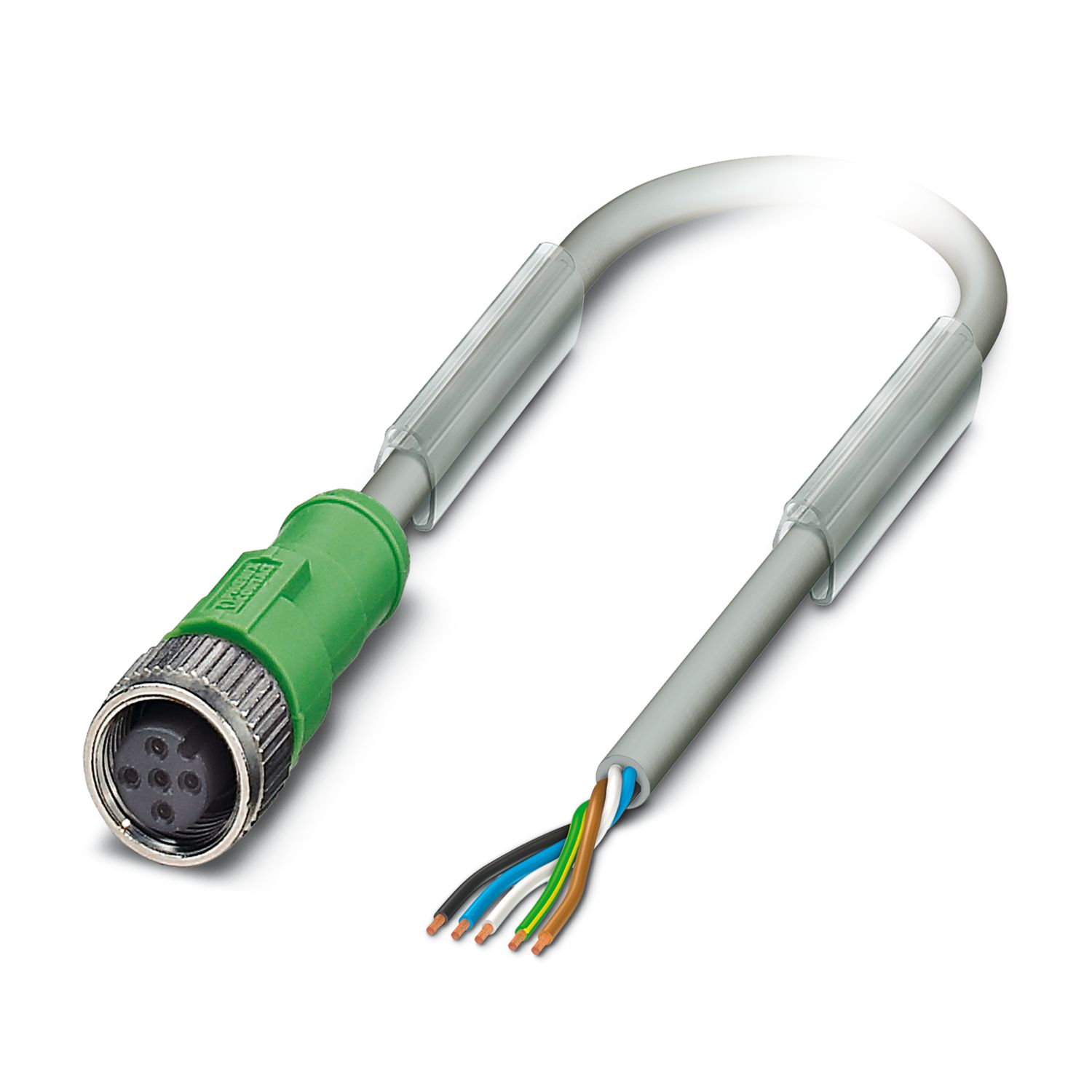

Szenzor/aktor kábel, 5-pólusú, PUR halogénmentes, hegesztőszikra-álló, rendkívül hajlékony, szürke RAL 7001, szabad vezetékvég, a Aljzat egyenes M12, kódolás: A, kábelhossz: 10 m, robotokhoz és kábelvezető láncokhoz
| Terméktípus | Szenzor-/aktor kábel |
| Alkalmazás | Robotok és kábelvezető láncok |
| Pólusszám | 5 |
| A kábelleágazások száma | 1 |
| Árnyékolt | nincs |
| Kódolás | A |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | II |
| Szennyeződési fok | 3 |
| Éghetőségi osztály az UL 94 szerint | HB |
| Tömítés anyaga | NBR |
| Fogantyútest anyaga | TPU, nehezen lobbanó, önkioltó |
| Érintkező anyaga | CuSn |
| Érintkezőfelület anyaga | Ni/Au |
| Érintkezőtartó anyaga | TPU GF |
| Tömszelence anyaga | nikkelezett cink présöntvény |
| Szigetelési ellenállás | ≥ 100 MΩ |
| UN névleges feszültség | 48 V AC |
| 60 V DC | |
| IN névleges áramerősség | 4 A |
| Mechanikai adatok | |
| Csatlakoztatási ciklus | ≥ 100 |
| Állapotjelzés | nincs |
| Állapotjelzéssel | nincs |
| Vezetékcsatlakozás | |
| Meghúzási nyomaték | 0,4 Nm (M12-csatlakozó) |
| 1. csatlakozás | |
| Kialakítás | szabad vezetékvég |
| 2. csatlakozás | |
| Kialakítás | Aljzat egyenes M12 |
| Pólusszám | 5 |
| Kódolási mód | A |
| Vezetékhossz | 10 m |

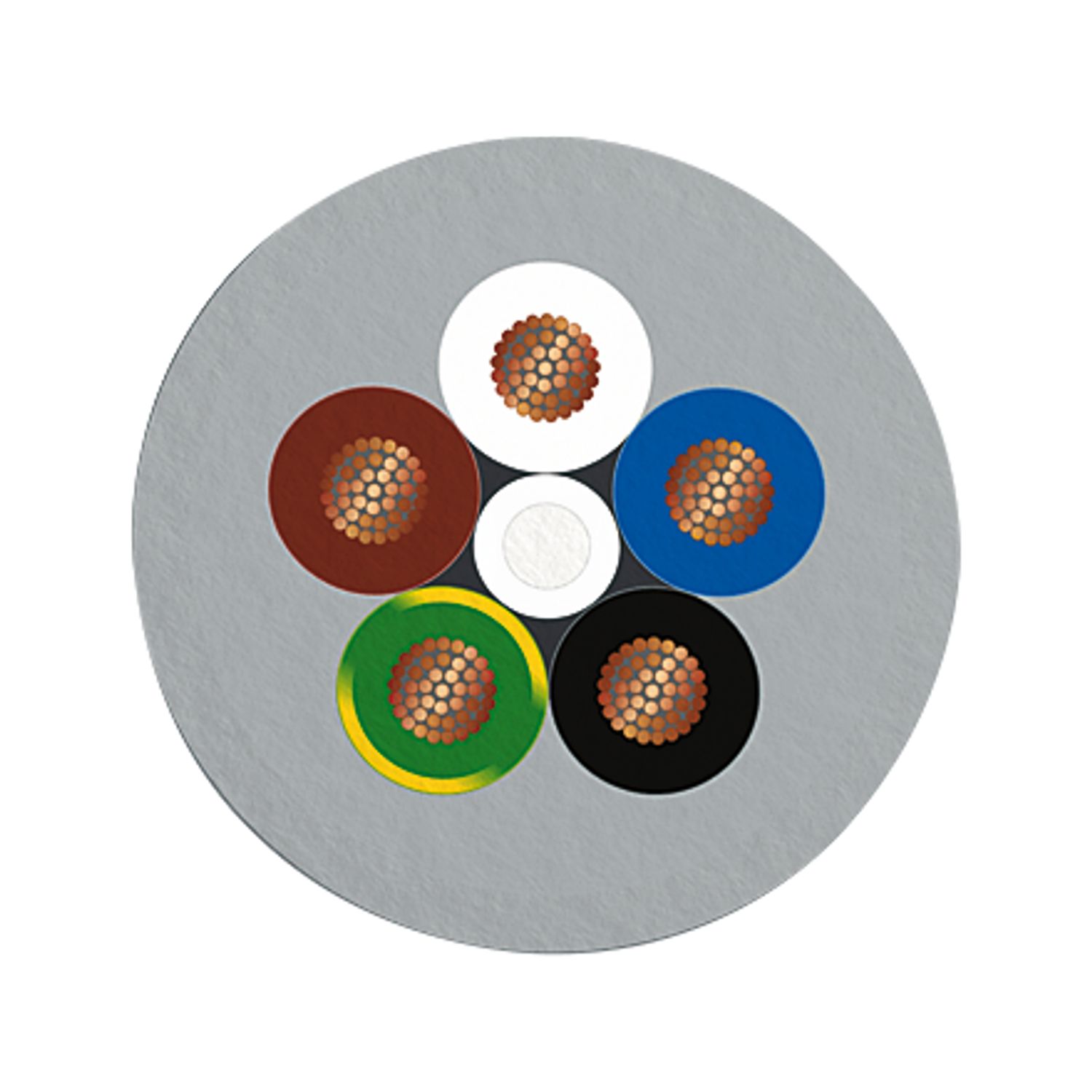

| PUR halogénmentes, nagy rugalmasságú, hegesztési szikrának ellenálló, szürke, 5. vezető zöld/sárga [802] | |
| Méretrajz |
|
| Megjegyzés | A nagyon tartós külső köpeny miatt ezt a vezetéket csak 5 cm-es szakaszokban lehet lecsupaszítani. |
| Vezeték tömege | 38 kg/km |
| UL AWM Style | 20549 |
| Pólusszám | 5 |
| Árnyékolt | nincs |
| Vezetéktípus | PUR halogénmentes, nagy rugalmasságú, hegesztési szikrának ellenálló, szürke, 5. vezető zöld/sárga [802] |
| Jelvezeték vezetékfelépítése | 42x 0,10 mm |
| AWG jelvezeték | 22 |
| Vezeték-keresztmetszet | 5x 0,34 mm² (Jelvezeték) |
| Érkeresztmetszet a szigeteléssel együtt | 1,3 mm ±0,05 mm (Jelvezeték) |
| Vezeték külső átmérője | 5,10 mm ±0,2 mm |
| Külső köpeny, anyaga | PUR |
| Külső köpeny, szín | szürke RAL 7001 |
| Vezeték anyaga | csupasz Cu érvezeték |
| Érszigetelés anyaga | PP |
| Elemi ér, szín | barna, fehér, kék, fekete, zöld/sárga |
| Teljes sodratozás | 5 ér a kitöltőszál körül |
| Max. érellenállás | kb. 53 Ω/km |
| Szigetelési ellenállás | ≥ 20 MΩ*km |
| Névleges feszültség - kábel | 300 V |
| Vizsgálófeszültség | 1200 V |
| Min. hajlítási sugár, fix fektetés | 5 x D |
| Min. hajlítási sugár, variálható fektetés | 5 x D |
| Legkisebb hajlítási sugár, fixen fektetett | 26 mm |
| Legkisebb hajlítási sugár, mozdíthatóan fektetett | 26 mm |
| Dinamikus terhelhetőség (hajlítás) | Hajlítási ciklusok max. száma: 10000000, Hajlítási sugár: 7,5 x D, Mozgatás útja: 5 m, Mozgatási sebesség: 3,3 m/s, Gyorsulás: 5 m/s² |
| Hajlítási ciklusok max. száma: 15000000, Hajlítási sugár: 50 mm, Mozgatás útja: 0,9 m, Mozgatási sebesség: 5 m/s, Gyorsulás: 30 m/s² | |
| Dinamikus terhelhetőség (torzió) | Csavarás: ±360 °/m, Csavarási ciklus: 1000000, Csavarási ciklusok gyakorisága: 35 Ciklus/min |
| Halogénmentesség | a vezeték halogénmentes |
| Tűzállóság | az UL 758/1581 FT2 szabvány szerint |
| Olajellenállóság | DIN EN 60811-2-1 szabvány szerint |
| Egyéb ellenállóság | savakkal, lúgokkal és oldószerekkel szemben ellenálló |
| szilikonmentes | |
| Különleges tulajdonságai | Hegesztési szikrának ellenálló kábelköpeny, újrahasznosítható, matt, kis adhéziójú, lángálló és önkioltó |
| szilikon- és kadmiummentes | |
| Lakkozott felületeket károsító anyagoktól mentes | |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 80 °C (kábel, fix kiépítéshez) |
| -25 °C ... 80 °C (Kábel, változtatható kiépítéshez) | |
| Környezeti feltételek | |
| Védettség | IP65 |
| IP67 | |
| IP68 | |
| Környezeti hõmérséklet (üzemi) (Dugasz / aljzat) | -25 °C ... 90 °C (dugasz/aljzat) |
| Környezeti hõmérséklet (üzemi) (Kábel, fix elhelyezés) | -40 °C ... 90 °C (kábel, fix kiépítéshez) |
| Környezeti hõmérséklet (üzemi) (Kábel, elmozdítható elhelyezés) | -30 °C ... 90 °C (Kábel, változtatható kiépítéshez) |
| Környezeti hõmérséklet (üzemi) | -ig 120 °C (3000 h-hoz) |
| -ig 80 °C (UL szerint) | |
| Szabványmegnevezés | M12-csatlakozó |
| Szabványok / rendelkezések | IEC 61076-2-101 |
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| 125 V | 4 A |
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| 125 V | 4 A |
