DIKD 1,5 - Iniciátor-/aktorkapcsok

2715979

Iniciátor-/aktorkapcsok, névleges feszültség: 250 V, névleges áram: 24 A, csatlakozási mód: Csavaros csatlakozás, 1., 2. és 3. emelet, Méretezési keresztmetszet: 2,5 mm², keresztmetszet: 0,2 mm² - 4 mm², szerelési mód: NS 35/7,5, NS 35/15, szín: szürke

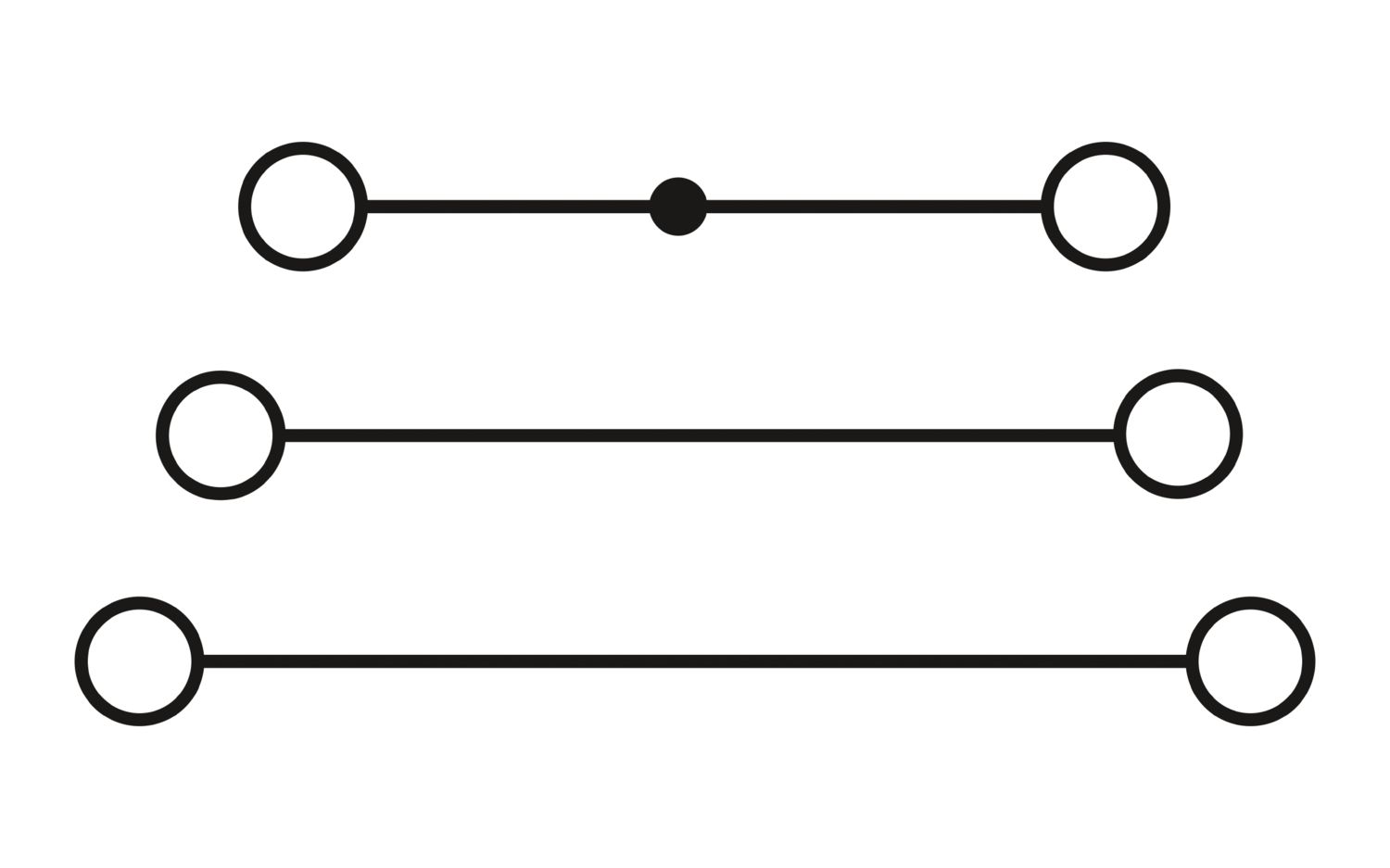

Termékrészletek

Terméktípus	Szenzor-/aktorkapocs
Csatlakozások száma	6
Sorok száma	3
Potenciálok	3
Szigetelési tulajdonságok
Túlfeszültség-kategória	III
Szennyeződési fok	3
Adatkarbantartási állapot
Árucikk felülvizsgálata	09

Méretezési átültési szilárdság	4 kV
Maximális veszteségi teljesítmény névleges körülmények közt	0,77 W

Csatlakozások száma emeletenként	2
Névleges keresztmetszet	2,5 mm²
1., 2. és 3. emelet
Csavarmenet	M3
Meghúzási nyomaték	0,5 ... 0,6 Nm
Csupaszolási hossz	8 mm
Idomszer	A3
Szabvány szerinti csatlakozás	IEC 60947-7-1
Merev vezető keresztmetszete	0,2 mm² ... 4 mm²
Vezeték-keresztmetszet AWG	24 ... 12 (IEC szerint átszámítva)
Hajlékony vezető keresztmetszete	0,2 mm² ... 2,5 mm²
Hajlékony vezető keresztmetszete [AWG]	24 ... 14 (IEC szerint átszámítva)
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	0,25 mm² ... 2,5 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	0,25 mm² ... 2,5 mm²
Keresztmetszet tömör behelyezhető átkötőhíddal	4 mm²
Keresztmetszet hajlékony behelyezhető átkötőhíddal	2,5 mm²
2 azonos keresztmetszetű merev vezető	0,2 mm² ... 1 mm²
2 azonos keresztmetszetű hajlékony vezető	0,2 mm² ... 1 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgallér nélküli érvéghüvellyel	0,25 mm² ... 1 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgalléros TWIN érvéghüvellyel	0,5 mm² ... 1 mm²
Névleges áram	24 A
Maximális terhelőáram	30 A (4 mm²-es vezeték-keresztmetszet esetén)
Névleges feszültség	250 V
Névleges keresztmetszet	2,5 mm²

Szélesség	6,2 mm
Magasság	72,5 mm
Mélység NS 35/7,5-ön	54,5 mm
Mélység NS 35/15-ön	62 mm

Szín	szürke (RAL 7042)
Éghetőségi osztály az UL 94 szerint	V2
Szigetelőanyag csoport	I
Szigetelőanyag	PA
Statikus szigetelőanyaghasználat hidegben	-40 °C
Szigetelőanyag relatív hőmérséklet-indexe (DIN EN 60216-1 (VDE 0304-21))	125 °C
Szigetelőanyag relatív hőmérséklet-indexe (Elec., UL 746 B)	125 °C

Lökőfeszültség-vizsgálat
Eredmény	A vizsgálaton megfelelt
Melegedésvizsgálat
Melegedésvizsgálatra vonatkozó követelmény	Hőmérséklet-emelkedés ≤ 45 K
Eredmény	A vizsgálaton megfelelt
Rövid idejű áramállóság 2,5 mm²	0,3 kA
	0,3 kA
	0,3 kA
Eredmény	A vizsgálaton megfelelt
Üzemi gyakoriságú átütési ellenállás
Vizsgálófeszültség előírt értéke	1,5 kV
Eredmény	A vizsgálaton megfelelt

Mechanikai adatok
Nyitott oldalfal	Nem

Mechanikai szilárdság
Eredmény	A vizsgálaton megfelelt
Rögzítés a tartón
Hordozósín/Befestigungsauflage	NS 35
Vizsgálóerő előírt értéke	1 N
Eredmény	A vizsgálaton megfelelt
Vezetéksérülés és -lazulás vizsgálata
Forgási sebesség	10 (+/- 2) ford./perc
Fordulat	135
Vezeték-keresztmetszet/súly	0,2 mm² / 0,2 kg
	2,5 mm² / 0,7 kg
	4 mm² / 0,9 kg
Eredmény	A vizsgálaton megfelelt

Tűláng-vizsgálat
Hatástartam	30 s
Eredmény	A vizsgálaton megfelelt
Rezgés / szélessávú zajok
Vizsgálati specifikáció	DIN EN 50155 (VDE 0115-200):2018-05
Lökés
Vizsgálati irányok	X-, Y- és Z-tengely (poz. és neg.)
Környezeti feltételek
Környezeti hõmérséklet (üzemi)	-60 °C ... 110 °C (Üzemi hőmérséklet-tartomány, a saját melegedést is beleértve, max. rövid idejű üzemi hőmérséklet: lásd RTI Elec.)
Környezeti hőmérséklet (tárolás/szállítás)	-25 °C ... 60 °C (rövid ideig (kevesebb mint 24 óra), -60 °C és +70 °C között)
Környezeti hőmérséklet (szerelés)	-5 °C ... 70 °C
Környezeti hőmérséklet (működés)	-5 °C ... 70 °C
Megengedett páratartalom (üzemben)	20 % ... 90 %
Megengedett páratartalom (tárolás/szállítás)	30 % ... 70 %

Szabvány szerinti csatlakozás	IEC 60947-7-1

Szerelési mód	NS 35/7,5
	NS 35/15

Kereskedelmi adatok

Cikkszám	2715979
Csomagolási egység	50 Darab
Minimális rendelési mennyiség	50 Darab
Értékesítési kulcs	BE1217
Termékkulcs	BE1217
Katalógus oldalszáma	481. (C-1-2019) oldal
GTIN	4017918061722
Tömeg/db (csomagolással)	20,22 g
Tömeg/db (csomagolás nélkül)	19 g
Vámtarifaszám	85369010
Származási ország	PL

Besorolások

Engedélyek

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG	Keresztmetszet mm²
	300 V	15 A	28 - 14

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG
Felhasználói csoport B
	300 V	15 A	30 - 14
PE-csatlakozás			30 - 14
Felhasználói csoport C
	150 V	15 A	30 - 14
PE-csatlakozás			30 - 14
Felhasználói csoport D
	300 V	10 A	30 - 14

Environmental product compliance

Kompatibilis termékek

Tartozékok

Az Ön előnyei

Ezzel egyidejűleg ehhez a háromvezetős átvezető kapocshoz már az első iniciátor is csatlakoztatható

Ezen a betápláló kapcson keresztül táplálható be a plusz- és mínuszpotenciál a behelyezhető átkötőhidakra

ECLASS-11.0	27141128
ECLASS-12.0	27141128
ECLASS-13.0	27250112

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen (Nincsenek mentességi szabályok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nincsenek a határértékek feletti veszélyes anyagok
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat
