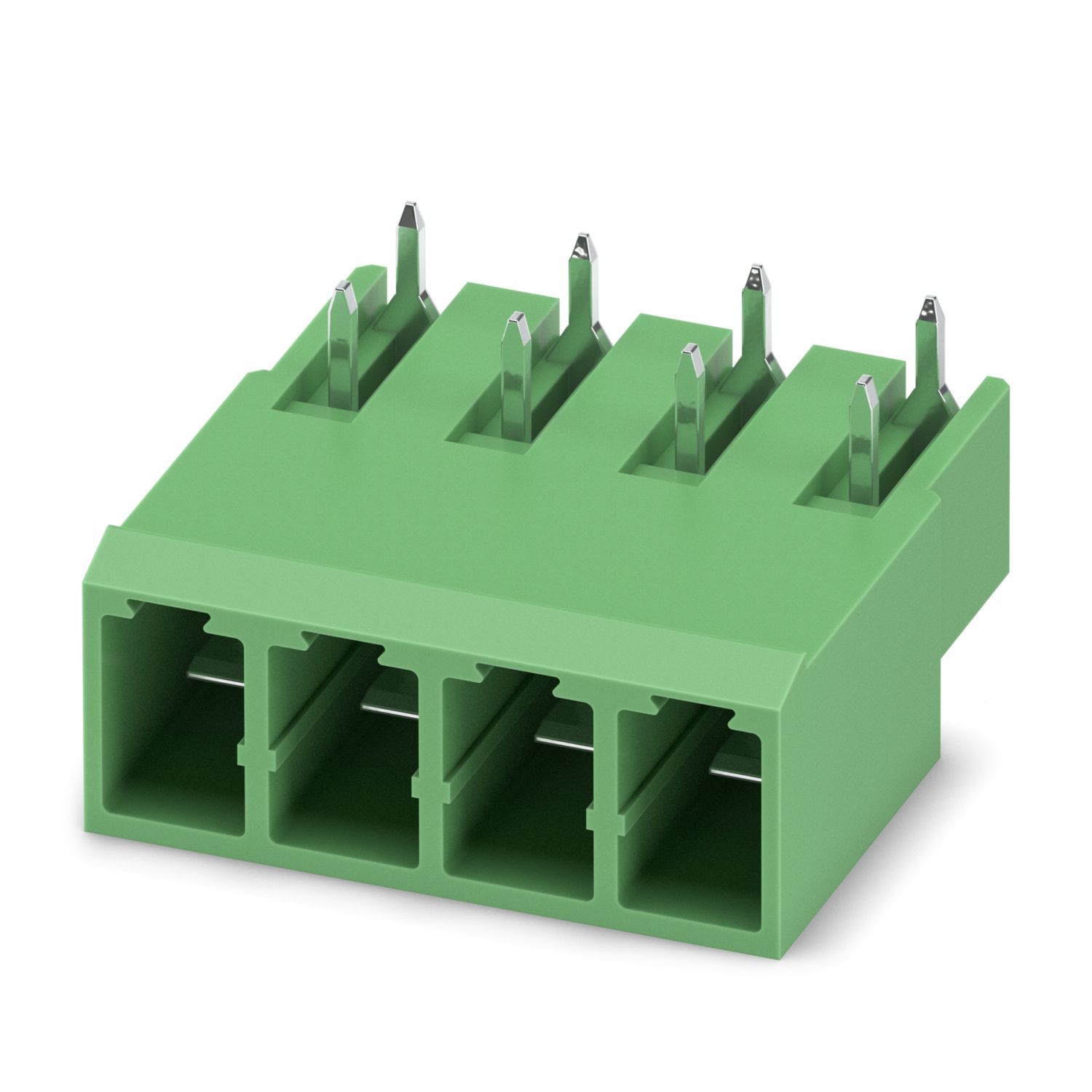

PC 4/ 4-GU-7,62
-
Alapsáv nyomtatott áramköri lapokhoz
1883789
Alapsáv nyomtatott áramköri lapokhoz, névleges keresztmetszet: 4 mm2, szín: zöld, névleges áram: 20 A, méretezési feszültség (III/2): 630 V, érintkezőfelület: Sn, érintkezőtípus: Csap, potenciálok száma: 4, sorok száma: 1, pólusszám: 4, csatlakozások száma: 4, cikkcsalád: PC 4/..-GU, raszterméret: 7,62 mm, szerelés: Hullámforrasztás, lábkiosztás: Lineáris lábkiosztás, lábhossz: [P]: 4,26 mm, potenciálonkénti forrasztócsúcsok száma: 2, dugaszolt rendszer: COMBICON PC 4, Csatlakozóprofil elrendezése: elfordított, reteszelés: nélkül, rögzítési mód: nincs, csomagolás módja: kartondobozba csomagolva
Termékrészletek
| Terméktípus | Alapsáv nyomtatott áramköri lapokhoz |
| Termékcsalád | PC 4/..-GU |
| Termékcsalád | COMBICON Connectors L |
| Pólusszám | 4 |
| Raszterméret | 7,62 mm |
| Csatlakozások száma | 4 |
| Sorok száma | 1 |
| Potenciálok száma | 4 |
| Szerelési típus | nincs |
| Lábelrendezés | Lineáris lábkiosztás |
| A potenciálonkénti forrasztócsúcsok száma | 2 |
| Tulajdonságok | |
| IN névleges áramerősség | 20 A |
| UN névleges feszültség | 630 V |
| Méretezési feszültség (III/3) | 400 V |
| Méretezési lökőfeszültség (III/3) | 6 kV |
| Méretezési feszültség (III/2) | 630 V |
| Méretezési lökőfeszültség (III/2) | 6 kV |
| Méretezési feszültség (II/2) | 630 V |
| Méretezési lökőfeszültség (II/2) | 6 kV |
| Szerelési mód | Hullámforrasztás |
| Lábelrendezés | Lineáris lábkiosztás |
| Anyagadatok - kapcsolat | |
| Megjegyzés | Megfelel a WEEE/RoHS előírásainak, whisker-mentes az IEC 60068-2-82/JEDEC JESD 201 szerint |
| Érintkező anyaga | Cu-ötvözet |
| Felszín minősége | galvanikusan ónozott |
| Az érintkezőrész fémfelülete (fedőréteg) | Cink (5 - 7 µm Sn) |
| Az érintkezőrész fémfelülete (köztes réteg) | Nikkel (2 - 5 µm Ni) |
| A forrasztható rész fémfelülete (fedőréteg) | Cink (5 - 7 µm Sn) |
| A forrasztható rész fémfelülete (köztes réteg) | Nikkel (2 - 5 µm Ni) |
| Anyagadatok - készülékház | |
| Szín (Ház) | zöld (6021) |
| Szigetelőanyag | PA |
| Szigetelőanyag csoport | I |
| CTI az IEC 60112 szabvány szerint | 600 |
| Éghetőségi osztály az UL 94 szerint | V0 |
| GWFI izzódrótos lobbanékonysági szám az EN 60695-2-12 szabvány szerint | 850 |
| GWIT izzódrótos gyulladási hőmérséklet az EN 60695-2-13 szabvány szerint | 775 |
| Az EN 60695-10-2 szabvány szerinti golyós nyomásvizsgálat hőmérséklete | 125 °C |
| Üzemeltetési tudnivalók | A COMBICON dugaszolható csatlakozók a DIN EN 61984 szabvány értelmében kapcsolási teljesítmény nélküli dugaszolható csatlakozók (COC). Rendeltetésszerű használat mellett feszültség, illetve terhelés alatti állapotban csatlakoztatásuk és szétválasztásuk is tilos. |
| Méretrajz |
|
| Raszterméret | 7,62 mm |
| Szélesség [w] | 30,48 mm |
| Magasság [h] | 17,06 mm |
| Hossz [l] | 29 mm |
| Beépítési magasság | 12,8 mm |
| Forrasztócsap hossza, [P] | 4,26 mm |
| Csapméretek | 1 x 0,8 mm |
| NYÁK-kialakítás | |
| Csaptávolság | 7,62 mm |
| Furatlyuk átmérője | 1,3 mm |
| Átütési távolságok és kúszóutak | | |
| Vizsgálati specifikáció | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Szigetelőanyag csoport | I |
| Kúszóáram-szilárdság, (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Névleges szigetelési feszültség (III/3) | 400 V |
| Méretezési lökőfeszültség (III/3) | 6 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (III/3) | 5,5 mm |
| a kúszóút legkisebb értéke (III/3) | 5,5 mm |
| Névleges szigetelési feszültség (III/2) | 630 V |
| Méretezési lökőfeszültség (III/2) | 6 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (III/2) | 5,5 mm |
| a kúszóút legkisebb értéke (III/2) | 5,5 mm |
| Névleges szigetelési feszültség (II/2) | 630 V |
| Méretezési lökőfeszültség (II/2) | 6 kV |
| a levegőszakasz legkisebb értéke - inhomogén mező (II/2) | 5,5 mm |
| a kúszóút legkisebb értéke (II/2) | 5,5 mm |
| Környezeti feltételek | |
| Környezeti hőmérséklet (üzemi) | -40 °C ... 100 °C (a deratinggörbe függvényében) |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 70 °C |
| Relatív légnedvesség (tárolás/szállítás) | 30 % ... 70 % |
| Környezeti hőmérséklet (szerelés) | -5 °C ... 100 °C |
| Csomagolás módja | kartondobozba csomagolva |
Kompatibilis termékek
Az Ön előnyei
Az ismert szerelési elv lehetővé teszi a világméretű felhasználást
A lehető legnagyobb rugalmasság a készülékek tervezésében − egyféle alapsáv a különböző csatlakozástechnikájú dugaszolható csatlakozókhoz
A nyomtatott áramköri lapok egyszerű cseréje dugaszolható részegységek révén
Dugaszolási irány a nyomtatott áramköri lappal párhuzamos
