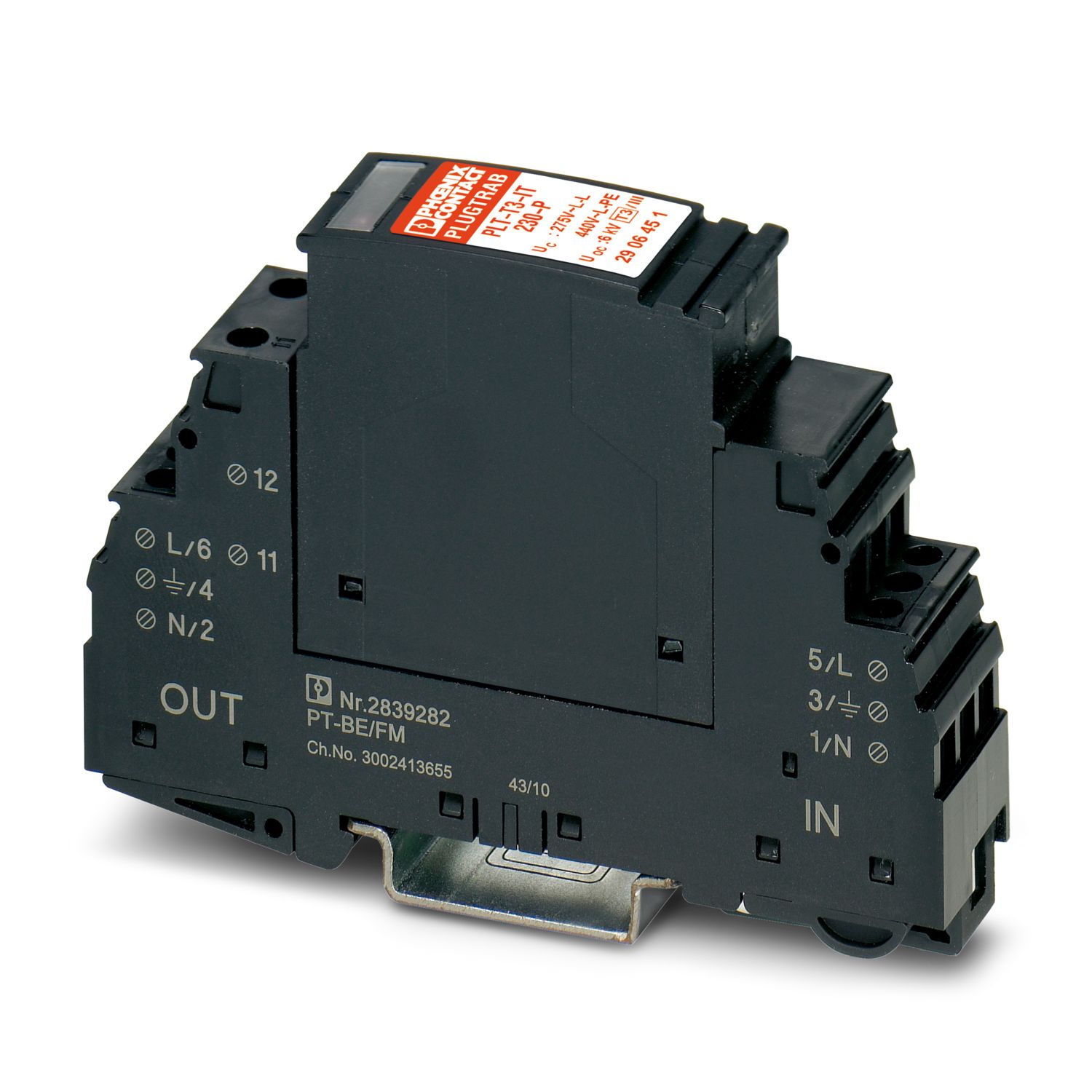

PLT-T3-IT-230-FM
-
3-as típusú túlfeszültség-védelmi készülék
2906450
3. osztályú túlfeszültség-védelem, IT-rendszerekben található végberendezések védelméhez, hibajelzés és távjelző érintkező. Kivitel: 230 V AC
Termékrészletek
| Terméktípus | Készülékvédelem |
| Termékcsalád | PLUGTRAB PT |
| IEC szerinti áramellátó rendszer | IT |
| Kialakítás | Alapelem, kalapsínre szerelés |
| Pólusszám | 2 |
| Jelentés, a túlfeszültség-védelem hibás | látható, távjelző érintkező |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | III |
| Szennyeződési fok | 2 |
| IEC vizsgálati osztály | III |
| T3 | |
| EN típus | T3 |
| A portok száma | One |
| Kijelző / távjelzés | |
| Megnevezés csatlakozás | Hiba távjelző érintkező |
| Kapcsolási funkció | Nyitóérintkező |
| Üzemi feszültség | 250 V AC |
| 125 V DC (200 mA DC) | |
| Üzemi áram | 3 A AC |
| 1 A DC (30 V DC) | |
| Csatlakozási mód | Csavaros csatlakozás |
| Csavarmenet | M3 |
| Meghúzási nyomaték | 0,8 Nm |
| Hajlékony vezető keresztmetszete | 0,2 mm² ... 2,5 mm² |
| Merev vezető keresztmetszete | 0,2 mm² ... 4 mm² |
| Vezető-keresztmetszet AWG | 24 ... 12 |
| Méretrajz |
|
| Szélesség | 17,7 mm |
| Magasság | 90 mm |
| Mélység | 65,5 mm |
| Osztásegység | 1 TE |
| Szín | fekete (RAL 9005) |
| Éghetőségi osztály az UL 94 szerint | V-0 |
| Az anyag CTI-értéke | 600 |
| Szigetelőanyag | PA 6.6 |
| Készülékház anyaga | PA 6.6 |
| Védelmi utak | L-L |
| L-PE | |
| Hatóirány | 1L-N & N-PE |
| UN névleges feszültség | 230 V AC (IT) |
| Néveleges frekvencia fN | 50 Hz (60 Hz) |
| Legnagyobb tartós feszültség UC (L-L) | 275 V AC |
| Legnagyobb tartós feszültség UC (L-N) | 275 V AC |
| Legnagyobb tartós feszültség UC (L-PE) | 440 V AC |
| Névleges terhelőáram IL | 16 A (60 °C) |
| Földelőáram IPE | ≤ 1 µA |
| Készenléti teljesítményfelvétel PC | ≤ 340 mVA |
| Referencia vizsgálófeszültség UREF | 255 V AC |
| Névleges levezetési áramlökés In (8/20) µs | 3 kA |
| Max. levezetési áramlökés Imax (8/20) µs | 8 kA |
| Kombinált lökés UOC | 6 kV |
| Védelmi szint Up (L-L) | ≤ 1,2 kV |
| Védelmi szint Up (L-N) | ≤ 1,2 kV |
| Védelmi szint Up (L-PE) | ≤ 1,5 kV |
| Maradékfeszültség Iamax-nál (L-PE) | ≤ 1 kV (1 kA-nál) |
| ≤ 1,5 kV (UOC mellett) | |
| TOV-viselkedés UT (L-PE)-nél | 440 V AC (120 min./ ellenálló üzemmód) |
| 1455 V AC (200 ms / safe failure üzemmód) | |
| Megszólalási idő tA (L-N) | ≤ 25 ns |
| Megszólalási idő tA (L-PE) | ≤ 100 ns |
| Szükséges előtétbiztosíték legfeljebb | 16 A (MCB B) |
| Rövidzár állóság ISCCR | 1,5 kA AC |
| Maximális előtétbiztosítás leágazó kábelezésnél | 16 A (MCB B) |
| Környezeti feltételek | |
| Védettség | IP20 |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 70 °C |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 70 °C |
| Magassági viszony | ≤ 2000 m (amsl) |
| Megengedett páratartalom (üzemben) | 5 % ... 95 % |
| Szabványok / rendelkezések | IEC 61643-11 |
| Megjegyzés | 2011 |
| Szabványok / rendelkezések | EN 61643-11 |
| Megjegyzés | 2012 |
| Szerelési mód | Kalapsín: 35 mm |
