Az Axioline Smart Element modulok Smart Element interfészekkel integrálhatók a rendszerbe. Ez a Smart Element ellenállásos hőmérséklet-érzékelők jeleinek fogadására szolgál.

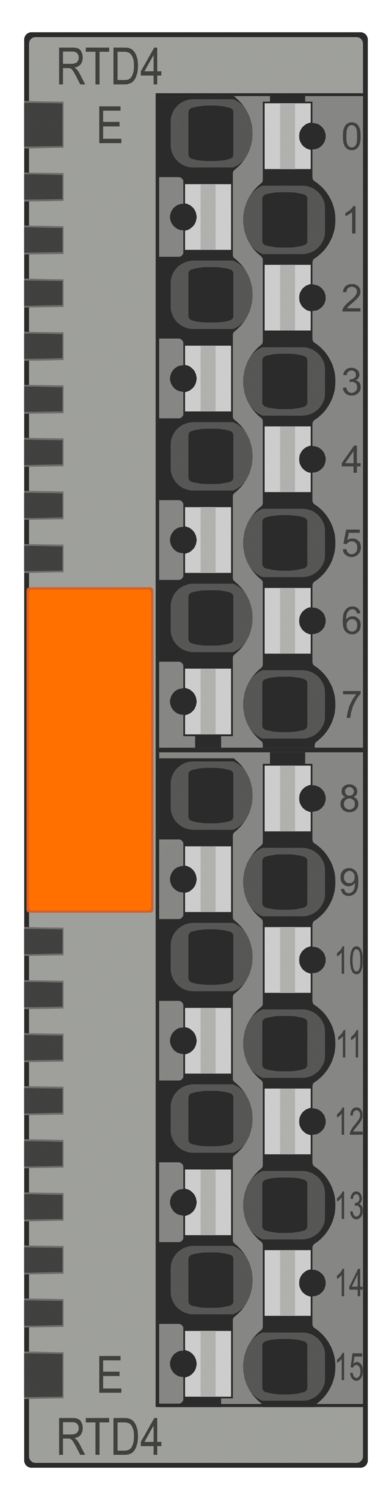

AXL SE RTD4 PT100
-
Hőmérsékletmodul
1088106
Axioline Smart Elements, Hőmérsékletmérő modul, Pt 100 hőmérséklet-érzékelők érzékelése, Analóg RTD bemenetek: 4 (Pt 100), csatlakozástechnika: 3 vezetékes, védettség: IP20
Ezen termék üzemeléséhez további termékekre van szükség.
Szükséges tartozékok
Ingyenes letöltés.
Letöltések
Termékrészletek
| Méretrajz |
|
| Szélesség | 14,9 mm |
| Magasság | 62,2 mm |
| Mélység | 62 mm |
| Megjegyzés az alkalmazásról | |
| Alkalmazási útmutató | Csak ipari alkalmazásra |
| Smart Element interfész | |
| Interfészek száma | 1 |
| Csatlakozási mód | Card-Edge dugaszolható csatlakozók |
| Átviteli sebesség | Ld. azt a rendszert, amelyben Ön a Smart Element-et használja |
| Az üzemkész állapotig tartó indítási idő | < 1000 ms |
| Modul | |
| ID kód (hex) | nincs |
| Folyamatadat-csatorna | 64 Bit |
| Beviteli címtartomány | 8 Byte |
| Kiadási címtartomány | 0 Byte |
| Paraméteradatok szükségessége | 24 Byte |
| Konfigurációs adatszükséglet | 6 Byte |
| Analóg | |
| Bemenet megnevezése | Analóg RTD bemenetek |
| A bemenet leírása | Bemenetek rezisztív hőmérsékletmérő szenzorok számára |
| Bemenetek száma | 4 (Pt 100) |
| Csatlakozási mód | Direkt rugós csatlakozás |
| Csatlakozástechnika | 3 vezetékes |
| Megjegyzés a csatlakozástechnikához | árnyékolt, 2, 3 és 4 vezetékes érzékelők is csatlakoztathatók |
| A/D átalakító felbontása | 16 Bit |
| Alkalmazható érzékelő típusok (RTD) | Pt 100 (IEC 60751/EN 60751) |
| Adatformátumok | Szabványosított ábrázolás |
| Mérési érték ábrázolása | 16 Bit (15 Bit + előjel) |
| Áramforrások névleges értéke | 1 mA (szaggatott áram, a megadott érték a letapogatási fázisban érvényes) |
| Folyamatadatok frissítése | típ. 1 ms |
| Védőkapcsolás | Túlterhelésvédelem; max. ±40 V DC, 1 perc |
| Tranziensek elleni védelem | |
| Terméktípus | I/O Komponensek |
| Termékcsalád | Axioline Smart Elements |
| Alkalmazás | Pt 100 hőmérséklet-érzékelők érzékelése |
| Kialakítás | moduláris |
| Beépítési pozíció | Ld. azt a rendszert, amelyben Ön a Smart Element-et használja |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | II (IEC 60664-1) |
| Szennyeződési fok | 2 (EN 60664-1) |
| Maximális veszteségi teljesítmény névleges körülmények közt | 0,4 W |
| Potenciálok: A Smart Elementek logikafeszültsége (USE) | |
| Tápfeszültség | Card-Edge dugaszolható csatlakozón keresztül |
| Potenciálok: Periféria tápellátás (UP) | |
| Tápfeszültség | 24 V DC (Card-Edge dugaszolható csatlakozón keresztül) |
| Tápfeszültség tartomány | 19,2 V DC ... 30 V DC (az összes tűréssel együtt, hullámossággal együtt) |
| Áramfelvétel | max. 12 mA |
| típ. 8 mA | |
| Áramfelvétel | min. 5 mA (csatlakoztatott periféria nélkül) |
| Védőkapcsolás | Túlfeszültség-védelem; Ld. azt a rendszert, amelyben Ön a Smart Element-et használja |
| Polaritásvédelem; polaritásvédelmi dióda | |
| A feszültségtartományok galvanikus leválasztása/szigetelése | |
| Vizsgálófeszültség: Logika tápellátás / 24 V-os tápellátás (periféria) | 500 V AC, 50 Hz, 1 min |
| Vizsgálófeszültség: Logika tápellátás / üzemi földelő | 500 V AC, 50 Hz, 1 min |
| Vizsgálófeszültség: 24 V-os táplálás (periféria) / működési földelés | 500 V AC, 50 Hz, 1 min |
| Csatlakozástechnika | |
| Megnevezés csatlakozás | Periféria |
| Útmutató a csatlakozási módhoz | Tartsa be az „Axioline Smart Elements” című felhasználói kézikönyv vezeték-keresztmetszetekre vonatkozó utasításait. |
| Vezetékcsatlakozás | |
| Csatlakozási mód | Direkt rugós csatlakozás |
| Merev vezető keresztmetszete | 0,25 mm² ... 1,5 mm² |
| Hajlékony vezető keresztmetszete | 0,25 mm² ... 1,5 mm² |
| Vezető-keresztmetszet AWG | 24 ... 16 |
| Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallér nélkül | 0,25 mm² ... 1,5 mm² |
| Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallérral | 0,25 mm² ... 1,5 mm² |
| Csupaszolási hossz | 8 mm |
| Periféria | |
| Csatlakozási mód | Direkt rugós csatlakozás |
| Útmutató a csatlakozási módhoz | Tartsa be az „Axioline Smart Elements” című felhasználói kézikönyv vezeték-keresztmetszetekre vonatkozó utasításait. |
| Merev vezető keresztmetszete | 0,25 mm² ... 1,5 mm² |
| Hajlékony vezető keresztmetszete | 0,25 mm² ... 1,5 mm² |
| Vezeték-keresztmetszet (AWG) | 24 ... 16 |
| Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallérral | 0,25 mm² ... 1,5 mm² |
| Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallér nélkül | 0,25 mm² ... 1,5 mm² |
| Csupaszolási hossz | 8 mm |
| Környezeti feltételek | |
| Környezeti hõmérséklet (üzemi) | -25 °C ... 60 °C |
| Védettség | IP20 |
| Légnyomás (üzemeléskor) | 70 kPa ... 106 kPa (tengerszint felett 3000 m-ig) |
| Légnyomás (tárolás/szállítás) | 70 kPa ... 106 kPa (tengerszint felett 3000 m-ig) |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 85 °C |
| Megengedett páratartalom (üzemben) | 5 % ... 95 % (lecsapódás nélkül) |
| Megengedett páratartalom (tárolás/szállítás) | 5 % ... 95 % (lecsapódás nélkül) |
| Védelmi osztály | III (IEC 61140, EN 61140, VDE 0140-1) |
| Szerelési mód | Smart Element dugaszhely |
| Beépítési pozíció | Ld. azt a rendszert, amelyben Ön a Smart Element-et használja |
RINA
Engedély azonosítója: ELE263623XGABS
Engedély azonosítója: 24-2510075-PDADNV
Engedély azonosítója: TAA00003B0cULus Listed
Engedély azonosítója: E238705
Az Ön előnyei
4 analóg bemeneti csatorna hőmérséklet-mérőellenállások (Pt 100) csatlakoztatásához
3-vezetékes szenzorok csatlakoztatása
2 és 4 vezetékes érzékelők is csatlakoztathatók
Adatformátum: szabványosított ábrázolás
Felbontás: 16 bit
Vezetékszakadás-felismerés
A helyettesítő értékkel kapcsolatos viselkedés minden egyes bemenethez paraméterezhető
Mentett készülék-típustábla
