Az egység egy Axioline F I/O modul, amely a moduláris Axioline F I/O rendszerben alkalmazható. Digitális jelek rögzítésére szolgál. Az egység egy moduláris I/O eszköz, amely az Axioline F lokális buszhoz csatlakoztatható abból a célból, hogy az I/O adatokat az állomás fölé rendelt Axioline F vezérlőhöz vagy a buszcsatolóhoz továbbítsa. A NAMUR-képes digitális bemeneti modul gyűjti a digitális bemeneti jeleket és támogatja a NAMUR közelítéskapcsolókat és a nyitóérintkezőket. A modul stellt ezeket az információkat az Axioline F-lokális buszon keresztül bocsátja a vezérlés / a buszcsatoló rendelkezésére.

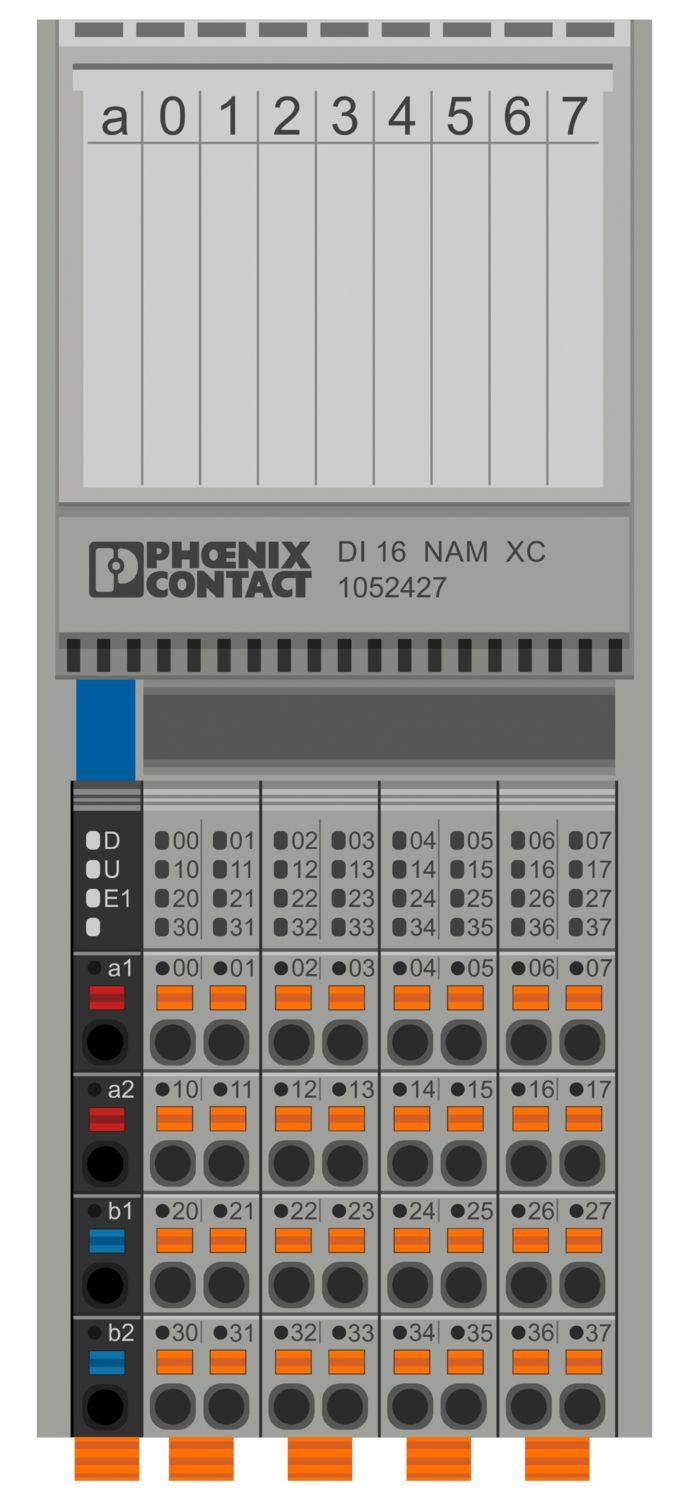

AXL F DI16 NAM XC 1F
-
Digitális modul
1052427

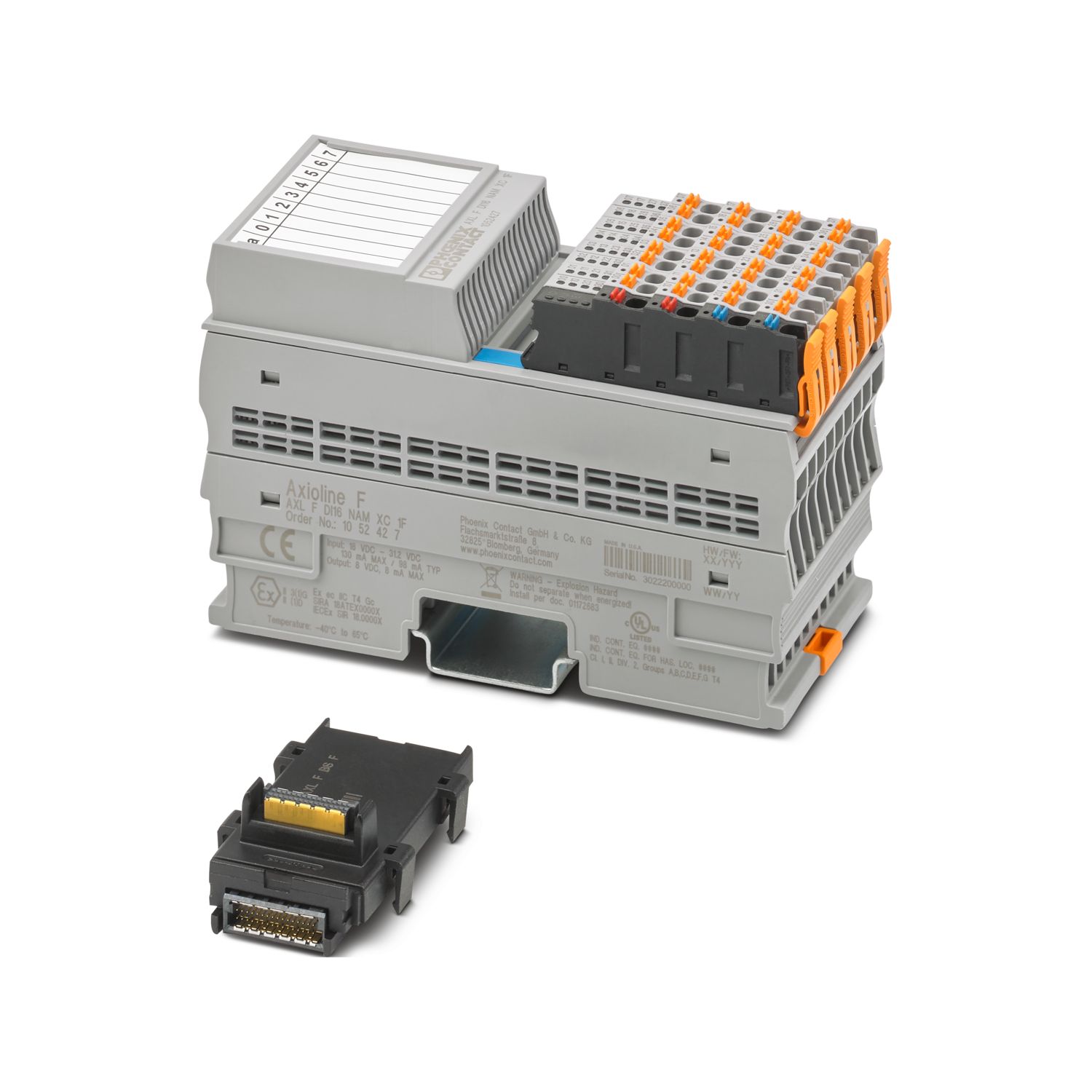

Axioline F, Digitális bemeneti modul, Digitális bemenetek: 16 (NAMUR), 8 V DC, csatlakozástechnika: 2 vezetékes, Szélsőséges feltételekhez való változatok, átviteli sebesség a lokális buszon: 100 MBit/s, védettség: IP20, busz aljzatmodullal és Axioline F csatlakozókkal együtt
Ingyenes letöltés.
Letöltések
Termékrészletek

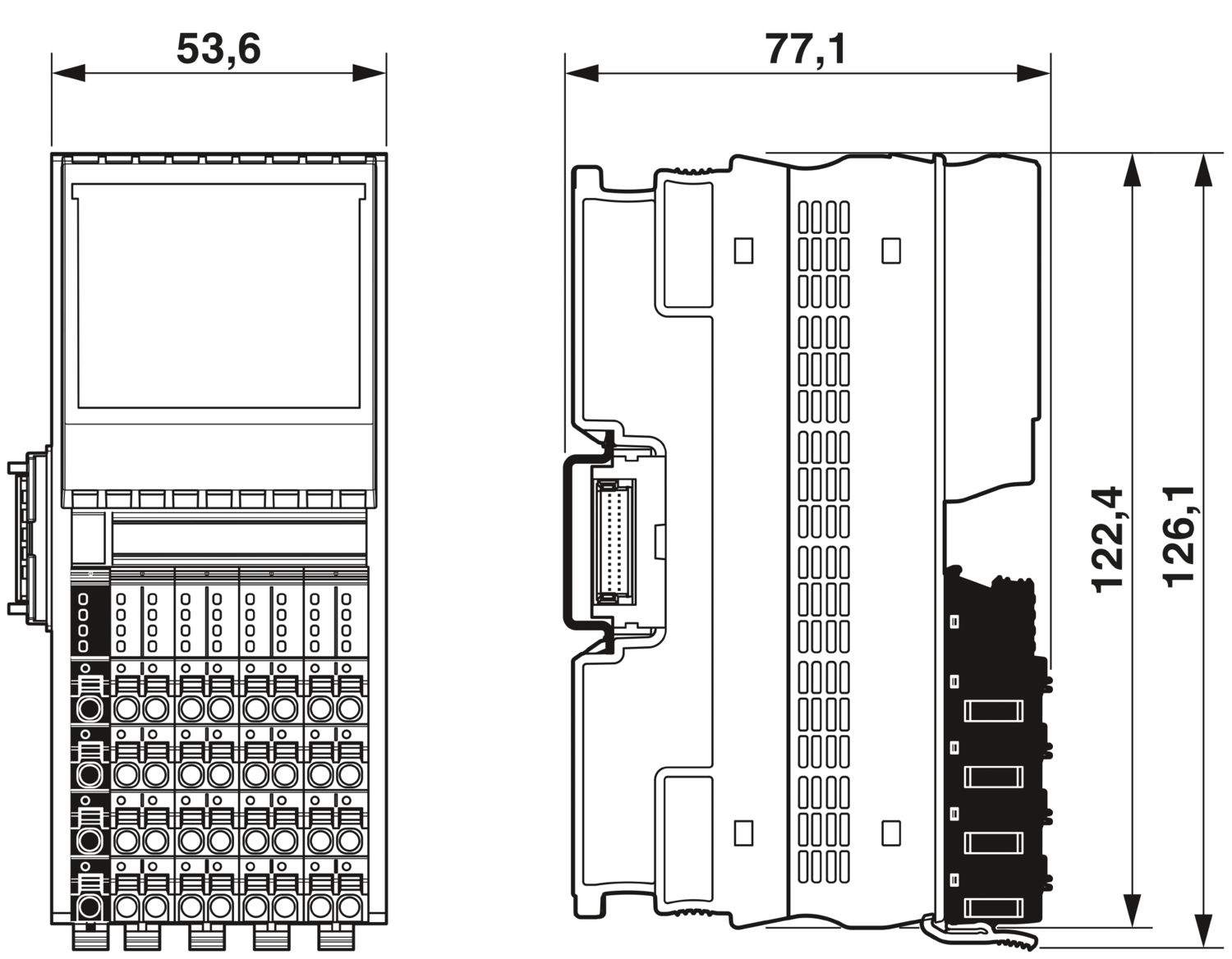

| Méretrajz |
|
| Szélesség | 53,6 mm |
| Magasság | 126,1 mm |
| Mélység | 77,14 mm |
| Megjegyzés a méretadatokhoz | A mélység a TH 35-7.5 (EN 60715 szerint) kalapsín alkalmazásakor érvényes. |
| Megjegyzés az alkalmazásról | |
| Alkalmazási útmutató | Csak ipari alkalmazásra |
| Használati korlátozás | |
| EMC-megjegyzés | EMC: A osztályú termék, lásd a gyártó nyilatkozatát a letöltési területen |
| Használati korlátozás | |
| CCCex-útmutató | Kínában robbanásveszélyes területen nem alkalmazható. |
| Axioline F Lokalbus | |
| Interfészek száma | 2 |
| Csatlakozási mód | Busz-aljzatmodul |
| Átviteli sebesség | 100 MBit/s |
| Modul | |
| Beviteli címtartomány | 2 Byte (1.00-ás verziójú firmware) |
| 4 Byte (1.04-es verziójú firmware-től) | |
| Kiadási címtartomány | 0 Byte |
| Paraméteradatok szükségessége | 6 Byte |
| Konfigurációs adatszükséglet | 6 Byte |
| Digitális: | |
| Bemenet megnevezése | Digitális bemenetek |
| A bemenet leírása | NAMUR-képes digitális bemeneti jelek |
| Bemenetek száma | 16 (NAMUR) |
| Csatlakozási mód | Direkt rugós csatlakozás |
| Csatlakozástechnika | 2 vezetékes |
| Névleges bemenő feszültség UIN | 8,2 V DC |
| Terméktípus | I/O Komponensek |
| Termékcsalád | Axioline F |
| Kialakítás | blokk-moduláris |
| Beépítési pozíció | tetszőleges (nincs hőmérsékletfüggő csökkenés (derating)) |
| Szállítási terjedelem | busz aljzatmodullal és Axioline F csatlakozókkal együtt |
| Különleges tulajdonságai | Szélsőséges feltételekhez való változatok |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | II (IEC 60664-1, EN 60664-1) |
| Szennyeződési fok | 2 (IEC 60664-1, EN 60664-1) |
| Maximális veszteségi teljesítmény névleges körülmények közt | 2,8 W |
| Potenciálok: Az Axioline F lokális busz tápellátása (UBus) | |
| Tápfeszültség | 5 V DC (buszfoglalat modulon keresztül) |
| Áramfelvétel | max. 60 mA |
| típ. 40 mA | |
| Potenciálok: A digitális bemeneti modulok betáplálása (UI) | |
| Tápfeszültség | 24 V DC |
| Tápfeszültség tartomány | 19,2 V DC ... 30 V DC (az összes tűréssel együtt, hullámossággal együtt) |
| Áramfelvétel | max. 130 mA |
| Védőkapcsolás | Túlfeszültség-védelem; elektronikus (35 V, 0,5 s) |
| Polaritásvédelem; polaritásvédelmi dióda | |
| Tranziensek elleni védelem; Szuppresszordióda | |
| A feszültségtartományok galvanikus leválasztása/szigetelése | |
| Vizsgálófeszültség: A helyi busz 5 V-os tápellátása (UBus) / 24 V-os tápellátás (perifériák) | 500 V AC, 60 Hz, 1 min |
| Vizsgálófeszültség: A helyi busz 5 V-os tápellátása (UBus) / üzemi földelő | 500 V AC, 60 Hz, 1 min |
| Vizsgálófeszültség: A helyi busz 5 V-os tápellátása (U Bus) / digitális bemenetek | 1500 V AC, 60 Hz, 1 min |
| Vizsgálófeszültség: 24 V-os táplálás (periféria) / működési földelés | 500 V AC, 60 Hz, 1 min |
| Vizsgálófeszültség: 24 V-os ellátás (periféria) / digitális bemenetek | 1500 V AC, 60 Hz, 1 min |
| Vizsgálófeszültség: Digitális bemenetek / üzemi földelő | 500 V AC, 60 Hz, 1 min |
| Csatlakozástechnika | |
| Megnevezés csatlakozás | Axioline F dugasz |
| Útmutató a csatlakozási módhoz | Tartsa be az "Axioline F: Rendszer és telepítés" című felhasználói kézikönyvben a vezeték-keresztmetszetekre vonatkozó utasításokat. |
| Vezetékcsatlakozás | |
| Csatlakozási mód | Direkt rugós csatlakozás |
| Merev vezető keresztmetszete | 0,2 mm² ... 1,5 mm² |
| Hajlékony vezető keresztmetszete | 0,2 mm² ... 1,5 mm² |
| Vezető-keresztmetszet AWG | 24 ... 16 |
| Csupaszolási hossz | 8 mm |
| Axioline F dugasz | |
| Csatlakozási mód | Direkt rugós csatlakozás |
| Útmutató a csatlakozási módhoz | Tartsa be az "Axioline F: Rendszer és telepítés" című felhasználói kézikönyvben a vezeték-keresztmetszetekre vonatkozó utasításokat. |
| Merev vezető keresztmetszete | 0,2 mm² ... 1,5 mm² |
| Hajlékony vezető keresztmetszete | 0,2 mm² ... 1,5 mm² |
| Vezeték-keresztmetszet (AWG) | 24 ... 16 |
| Csupaszolási hossz | 8 mm |
| Környezeti feltételek | |
| Környezeti hõmérséklet (üzemi) | -25 °C ... 60 °C (Standard) |
| -40 °C ... 70 °C (Bővített, lásd az adatlap "Sikeresen tesztelve: alkalmazás szélsőséges környezeti feltételek között" című fejezetét.) | |
| Védettség | IP20 |
| Légnyomás (üzemeléskor) | 70 kPa ... 106 kPa (tengerszint felett 3000 m-ig) |
| Légnyomás (tárolás/szállítás) | 70 kPa ... 106 kPa (tengerszint felett 3000 m-ig) |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 85 °C |
| Megengedett páratartalom (üzemben) | 5 % ... 95 % (lecsapódás nélkül) |
| Megengedett páratartalom (tárolás/szállítás) | 5 % ... 95 % (lecsapódás nélkül) |
| Védelmi osztály | III (IEC 61140, EN 61140, VDE 0140-1) |
| ATEX | |
| Jelölések | II 3G Ex ec IIC T4 Gc |
| Tanúsítvány | DEMKO 20 ATEX 2334X |
| IECEx | |
| Jelölések | Ex ec IIC T4 Gc |
| Tanúsítvány | IECEx UL 20.0002X |
| UKCA Ex (UKEX) | |
| Jelölések | II 3G Ex ec IIC T4 Gc |
| Tanúsítvány | PxCAI22UKEx1052427X |
| UL, USA / Kanada | |
| Jelölések | cULus |
| Tanúsítvány | E238705 |
| UL Ex, USA / Kanada | |
| Jelölések | Class I, Division 2, Groups A, B, C, D, T4 |
| Class I, Zone 2, IIC T4 | |
| Tanúsítvány | E196811 |
| CCC / China-Ex | |
| Jelölések | Ex ec IIC T4 Gc |
| Ex adatok | |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D T4 |
| Szerelési mód | Kalapsínre szerelés |
| Beépítési pozíció | tetszőleges (nincs hőmérsékletfüggő csökkenés (derating)) |
cUL Listed
Engedély azonosítója: E238705IECEx
Engedély azonosítója: IECEx UL 20.0002XcUL Listed
Engedély azonosítója: E196811UL által lajstromozott
Engedély azonosítója: E196811ATEX
Engedély azonosítója: DEMKO 20 ATEX 2334XCCC
Engedély azonosítója: 2025122309122350
Az Ön előnyei
16 digitális NAMUR bemeneti jel a NAMUR közelítésszenzorokhoz az EN 60947-5-6 szabvány szerint
Nem kapcsolt érintkezők
Kapcsolóérintkezők ellenállás-kapcsolással az IEC/EN 60947-5-6 szerint
2-vezetékes szenzorok csatlakoztatása
Szélsőséges környezeti feltételek között alkalmazható
-40 °C ... +70 °C közötti megnövelt hőmérséklet-tartomány (a feltételeket lásd az adatlap "Sikeres tesztelés: alkalmazás szélsőséges környezeti feltételek között" című részében).
