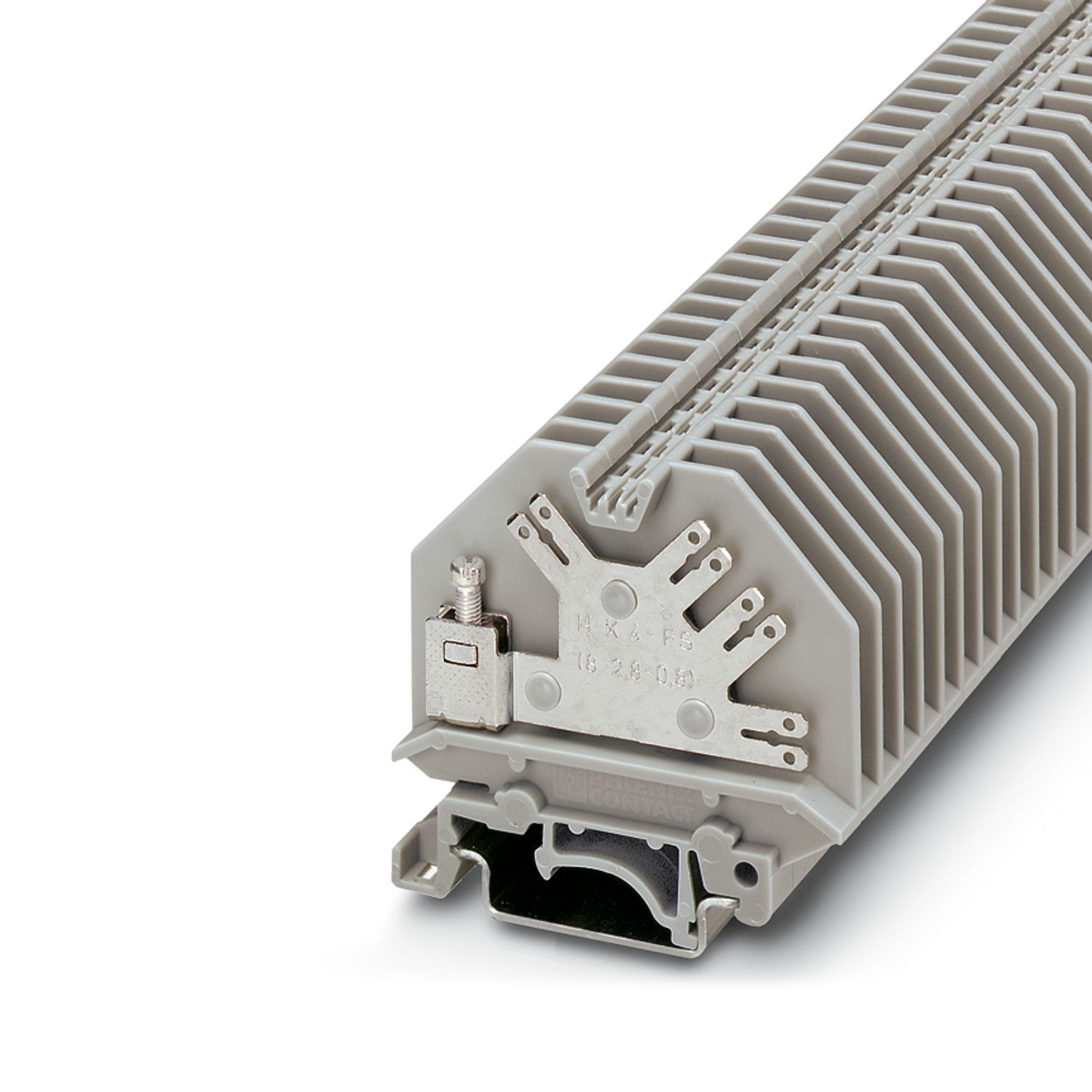

UHK 4-FS(8-2,8-0,8) - Átvezető sorkapocs - 2017237

Termékrészletek

Műszaki adatok

A cikk tulajdonságai

Terméktípus	Átvezető sorkapocs
Termékcsalád	UHK
Csatlakozások száma	2
Sorok száma	1
Potenciálok	1
Szigetelési tulajdonságok
Túlfeszültség-kategória	III
Szennyeződési fok	3

Elektromos jellemzők

Méretezési átültési szilárdság	8 kV
Maximális veszteségi teljesítmény névleges körülmények közt	1,02 W

Csatlakozási adatok

Csatlakozások száma emeletenként	2
Névleges keresztmetszet	4 mm²
1. szint bal csatlakozás
Csavarmenet	M3
Meghúzási nyomaték	0,6 ... 0,8 Nm
Csupaszolási hossz	9 mm
Idomszer	A3
Merev vezető keresztmetszete	0,2 mm² ... 4 mm²
Vezeték-keresztmetszet AWG	24 ... 12 (IEC szerint átszámítva)
Hajlékony vezető keresztmetszete	0,2 mm² ... 4 mm²
Hajlékony vezető keresztmetszete [AWG]	24 ... 12 (IEC szerint átszámítva)
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	0,25 mm² ... 4 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	0,25 mm² ... 2,5 mm²
Keresztmetszet tömör behelyezhető átkötőhíddal	4 mm²
Keresztmetszet hajlékony behelyezhető átkötőhíddal	4 mm²
2 azonos keresztmetszetű merev vezető	0,2 mm² ... 1,5 mm²
2 azonos keresztmetszetű hajlékony vezető	0,2 mm² ... 1,5 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgallér nélküli érvéghüvellyel	0,25 mm² ... 1,5 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgalléros TWIN érvéghüvellyel	0,5 mm² ... 2,5 mm²
Névleges áram	32 A
Maximális terhelőáram	40 A (4 mm²-es vezeték-keresztmetszet esetén)
Névleges feszültség	800 V
Névleges keresztmetszet	4 mm²

Méretek

Szélesség	6,2 mm
Fedélszélesség	2,3 mm
Magasság	54 mm
Mélység NS 32-ön	56,5 mm
Mélység NS 35/7,5-ön	51,5 mm
Mélység NS 35/15-ön	59 mm

Az anyagok adatai

Szín	szürke (RAL 7042)
Éghetőségi osztály az UL 94 szerint	V2
Szigetelőanyag csoport	I
Szigetelőanyag	PA
Statikus szigetelőanyaghasználat hidegben	-60 °C
Szigetelőanyag relatív hőmérséklet-indexe (DIN EN 60216-1 (VDE 0304-21))	130 °C
Szigetelőanyag relatív hőmérséklet-indexe (Elec., UL 746 B)	130 °C
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R22	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R23	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R24	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrikus hőleadás NFPA 130 (ASTM E 1354)	28 MJ/kg
Felületi éghetőség NFPA 130 (ASTM E 162)	megfelelt
Specifikus optikai füstgázsűrűség NFPA 130 (ASTM E 662)	megfelelt
Füstgáztoxicitás NFPA 130 (SMP 800C)	megfelelt

Mechanikai tulajdonságok

Mechanikai adatok
Nyitott oldalfal	Igen

Környezeti feltételek és élettartam

Környezeti feltételek
Környezeti hõmérséklet (üzemi)	-60 °C ... 105 °C (max. rövid idejű üzemi hőmérséklet: lásd RTI Elec.)
Környezeti hőmérséklet (tárolás/szállítás)	-25 °C ... 60 °C (rövid ideig (kevesebb mint 24 óra), -60 °C és +70 °C között)
Környezeti hőmérséklet (szerelés)	-5 °C ... 70 °C
Környezeti hőmérséklet (működés)	-5 °C ... 70 °C
Megengedett páratartalom (tárolás/szállítás)	30 % ... 70 %

Szerelés

Szerelési mód	NS 35/7,5
	NS 35/15
	NS 32

Kereskedelmi adatok

Cikkszám	2017237
Csomagolási egység	50 Darab
Minimális rendelési mennyiség	1 Darab
Értékesítési kulcs	BE511X
Termékkulcs	BE511X
Katalógus oldalszáma	535. (C-1-2019) oldal
GTIN	4017918052690
Tömeg/db (csomagolással)	11,24 g
Tömeg/db (csomagolás nélkül)	10,899 g
Vámtarifaszám	85369010
Származási ország	PL

Besorolások

Engedélyek

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG	Keresztmetszet mm²
	600 V	20 A	28 - 14

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG
Felhasználói csoport B
	250 V	25 A	28 - 12
Felhasználói csoport C
	150 V	25 A	28 - 12

Environmental product compliance

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen (Nincsenek mentességi szabályok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nincsenek a határértékek feletti veszélyes anyagok
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat

Automatizálás

Csatlakoztatás

Feliratozás, szerelés és telepítés

Kapcsolás, mérés és felügyelet

Tápellátás, feltöltés és védelem

UHK 4-FS(8-2,8-0,8) - Átvezető sorkapocs

2017237

Termékrészletek

ECLASS

ETIM

UNSPSC

CSA

UL által elismert

EAC

Kompatibilis termékek

Az Ön előnyei

Automatizálás

Csatlakoztatás

Feliratozás, szerelés és telepítés

Kapcsolás, mérés és felügyelet

Tápellátás, feltöltés és védelem

UHK 4-FS(8-2,8-0,8) - Átvezető sorkapocs 2017237

Termékrészletek

ECLASS

ETIM

UNSPSC

Kompatibilis termékek

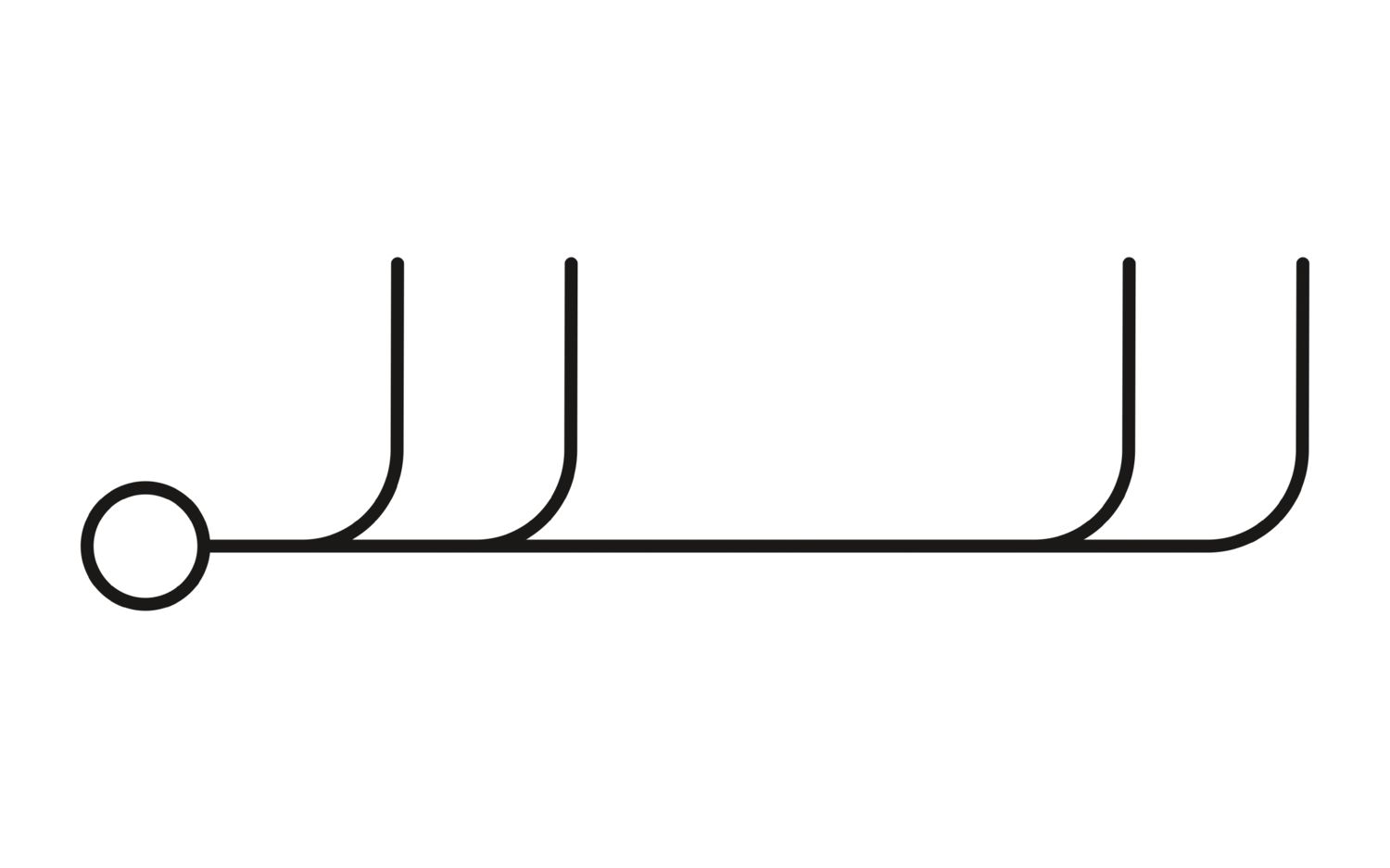

EB 3- 6 - Behelyezhető átkötőhíd 0201142

EB 2- 6 - Behelyezhető átkötőhíd 0201155

EB 10- 6 - Behelyezhető átkötőhíd 0201139

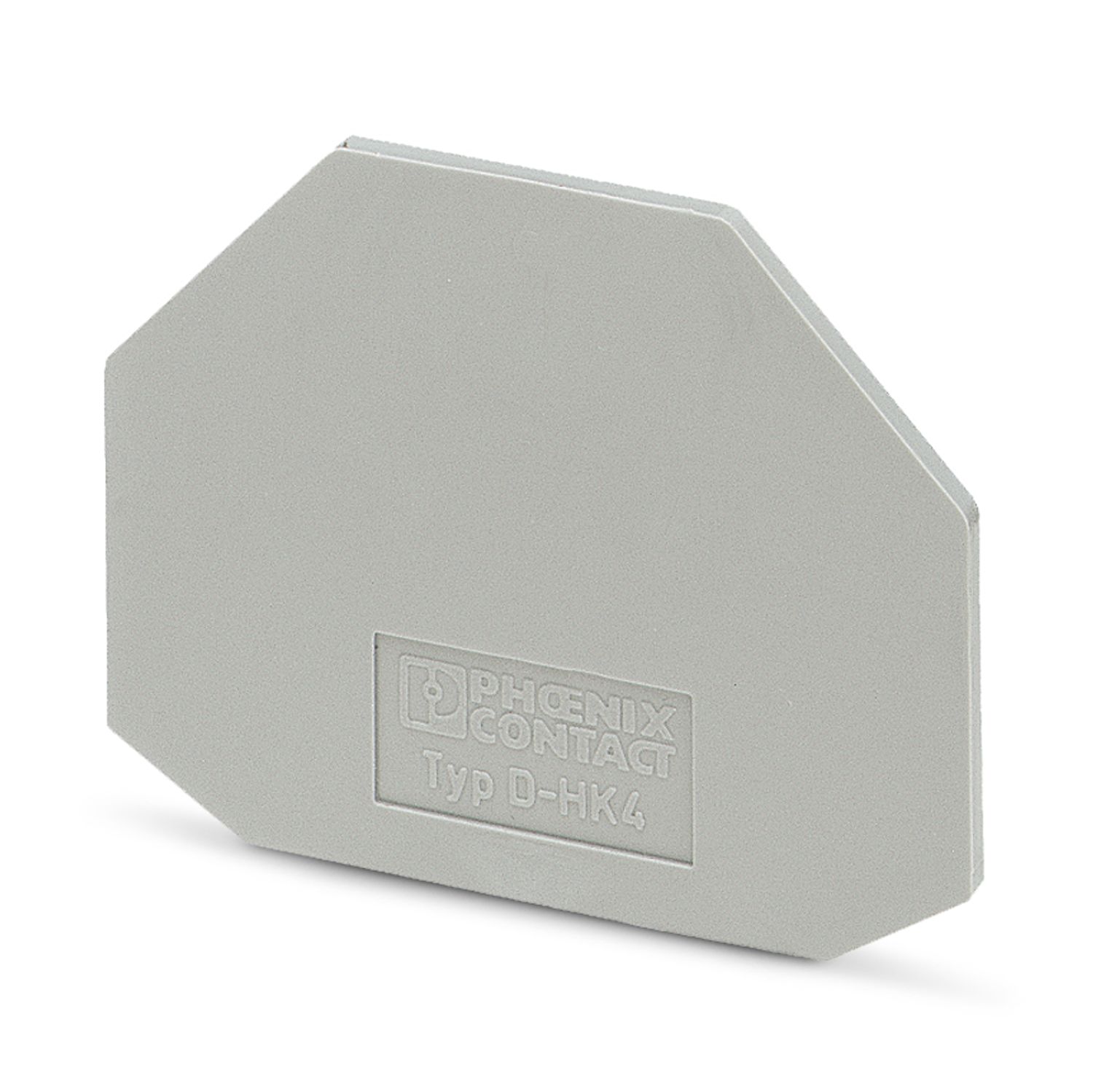

D-HK 4 - Lezárófedél 2002022

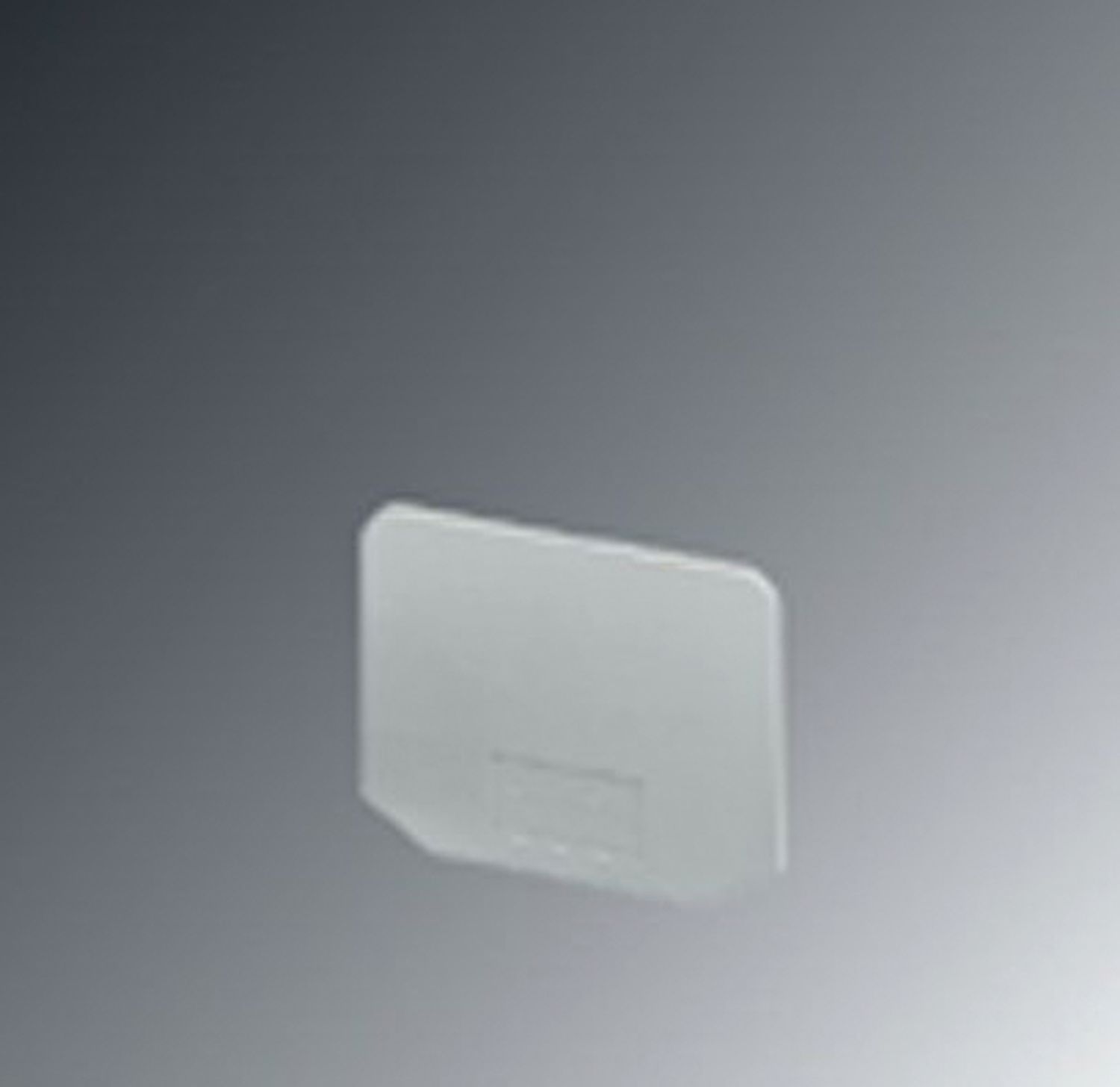

D-UVK 4 - Lezárófedél 1922022
