HC-HS 6-ESTS
-
Kontaktindsats
1773129
HEAVYCON-stiftindsats, HS6-serien, 6 polet, skruetilslutning
Produktdetaljer
| Generelt | Til HEAVYCON-ADVANCE og HEAVYCON-huse typerække B16 |
| Monteringsvejledning | Stikkene må kun betjenes i belastnings-/spændingsløs tilstand. |
| Produkttype | Kontaktindsats med fast polantal |
| Typerække | HC-HS |
| Konstruktion | B16 |
| B32 | |
| Poltal | 6 |
| Stikudformning | 6+PE |
| Kontaktnummerering | 1 - 6 |
| Isoleringsegenskaber | |
| Overspændingskategori | III |
| Forureningsgrad | 3 |

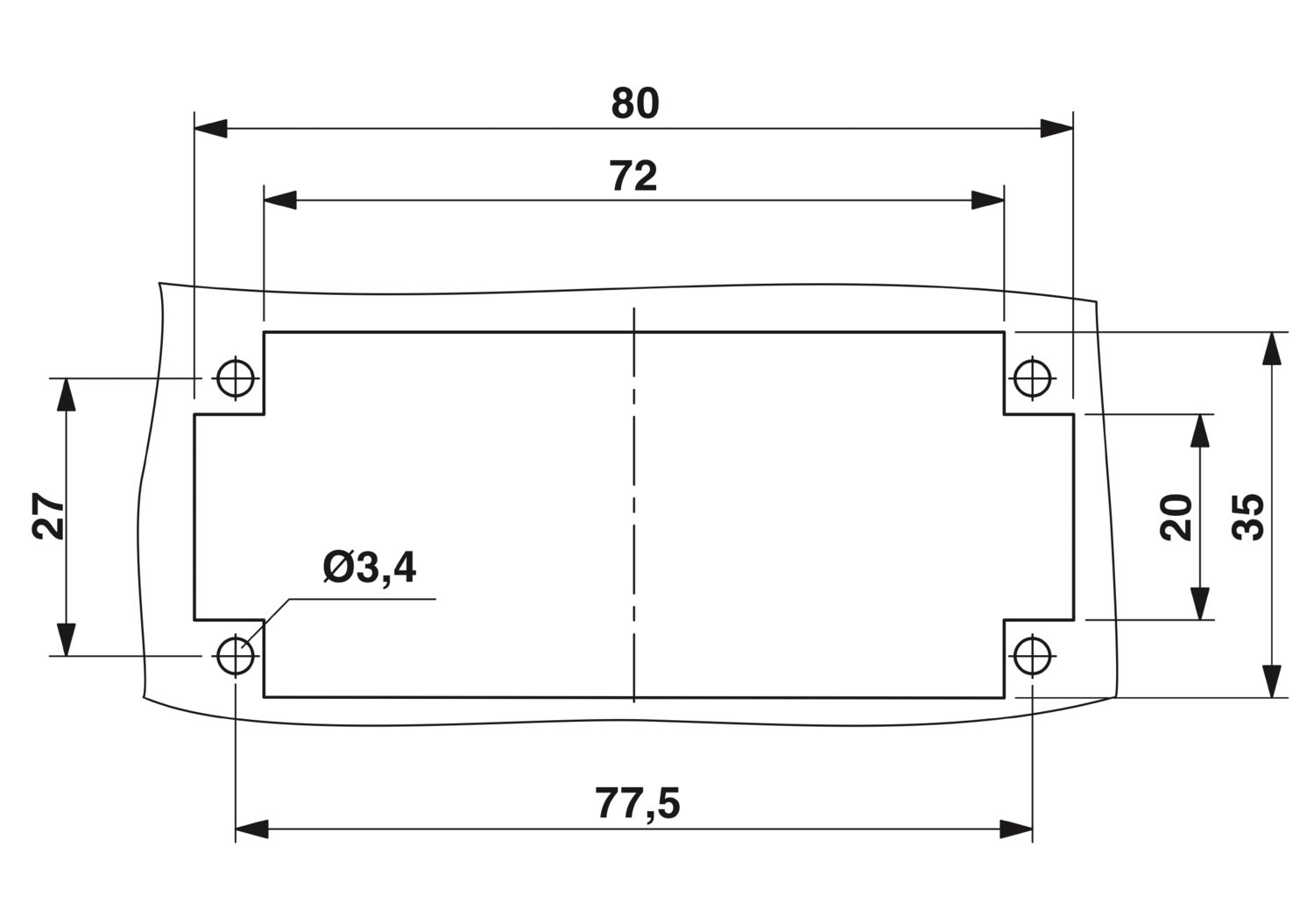

| Målskitse |
|
| Bredde | 34 mm |
| Højde | 34 mm |
| Længde | 84,5 mm |
| Borehulsafstand horisontalt | 77,5 mm |
| Tilslutningsteknik | |
| Tilslutningsteknik | Skruetilslutning |
| Tilslutning iht. standard | IEC / EN |
| Ledningstilslutning | |
| Tilslutningstværsnit | 0,5 mm² ... 6 mm² |
| Tilslutningstværsnit AWG | 20 ... 10 |
| Tilspændingsmoment | 1,2 Nm |
| Afisoleringslængde af enkeltleder | 10 mm |
| Driftsspænding (III/3) | 500 V |
| Isolationsmærkespænding effektkontakter | 400/690 V |
| Mærkeimpulsholdespænding | 6 kV |
| Mærkestrøm | 35 A |
| Mekaniske data | |
| Stikcykler | ≥ 500 |
| Brændbarhedsklasse efter UL 94 | V0 |
| Materiale kontakt | Kobberlegering |
| Materiale kontaktoverflade | Ag |
| Materiale kontaktholder | PA |
| Omgivelser | |
| Omgivelsestemperatur (drift) | -40 °C ... 125 °C (Inklusive kontaktopvarmning) |
| Standarder | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| Tests | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 |
