PI-EX-MB-AI/16-06-03/HON-TPS
-
Blok základních svorek
2310060

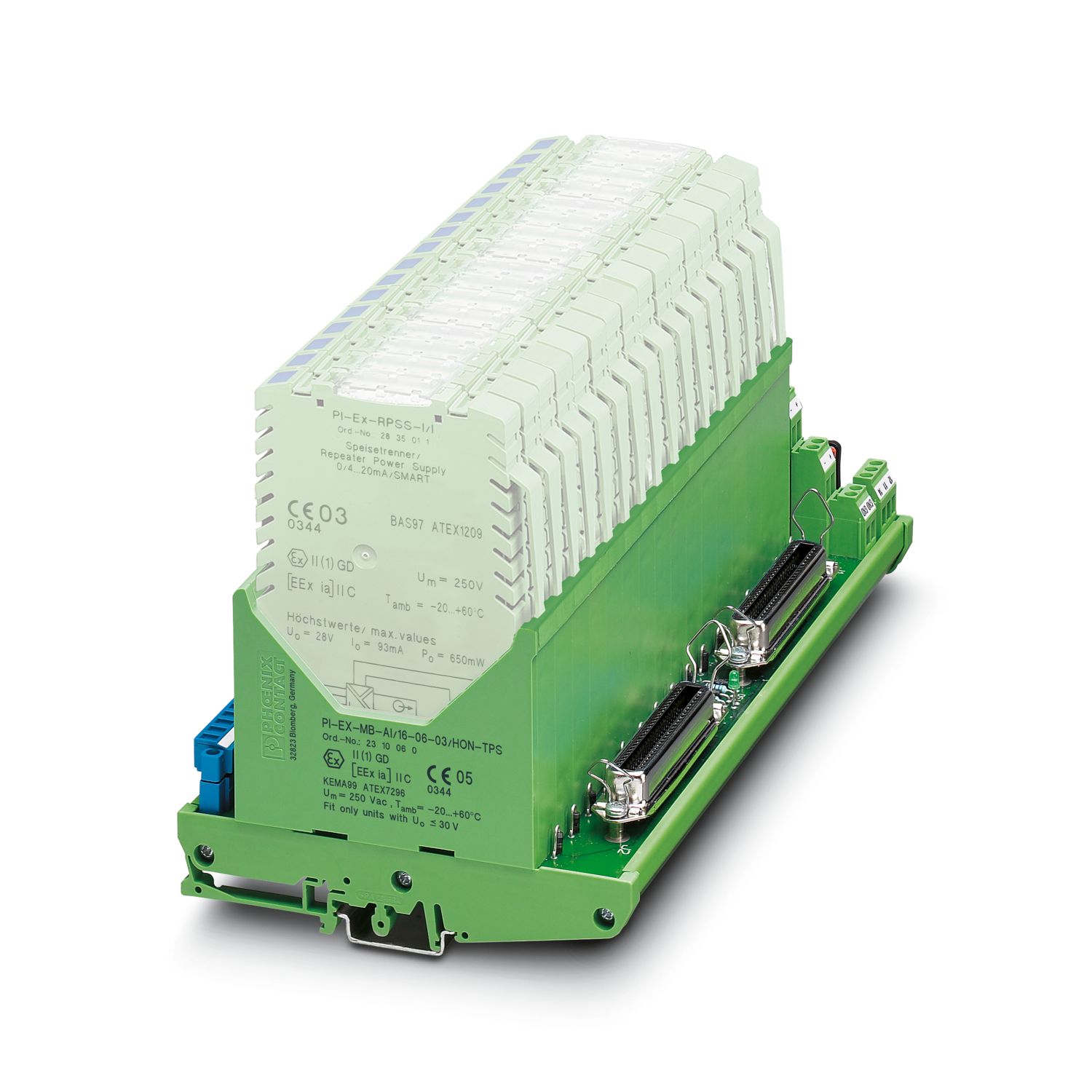

Matiční deska Ex i Analog In s redundantní přípojkou na Honeywell Process Manager I/Os, pro připevnění 16 modulů PI-Ex..., způsobilá pro HART, výstupní signální rozsah 2 x 1...5V, pro montáž na NS 35/7,5 nebo NS 32
Detaily výrobku
| Typ produktu | Nosič modulu |
| aplikace | Základna |
| Jmenovité napětí UN | 20 V DC ... 35 V DC |
| Ochrana proti přepólování | ano |

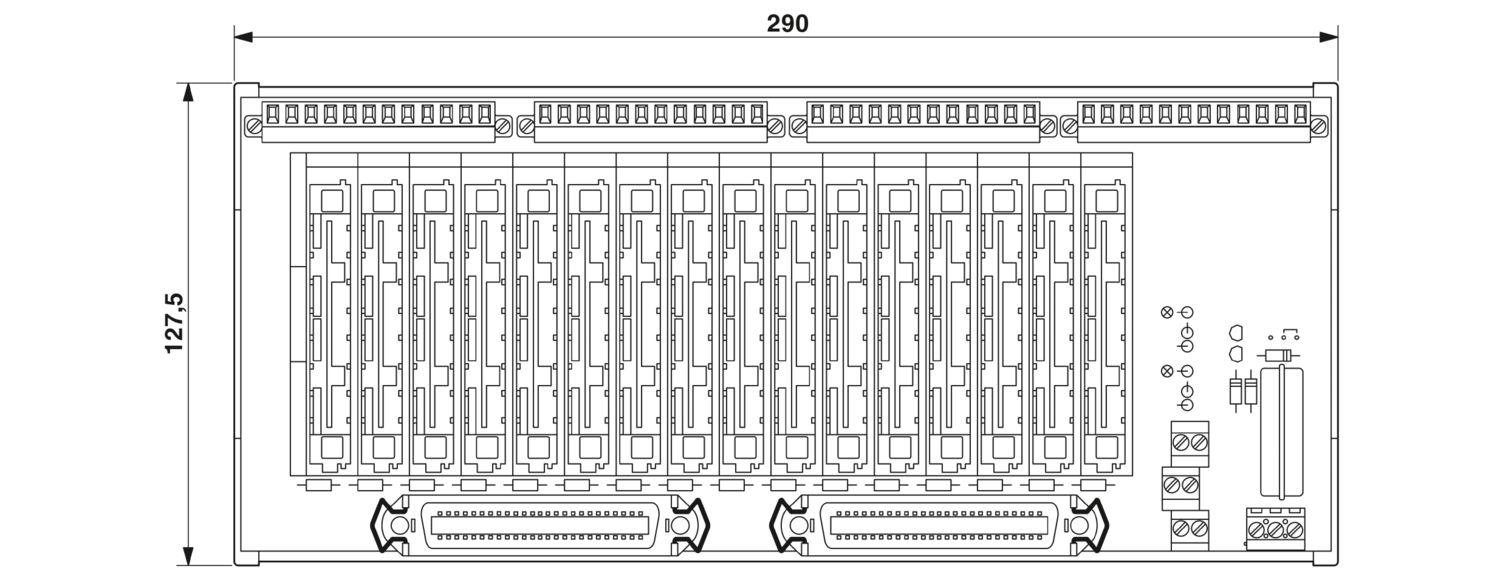

| Výkres v měřítku |
|
| Šířka | 290 mm |
| Výška | 127,5 mm |
| Hloubka | 92 mm |

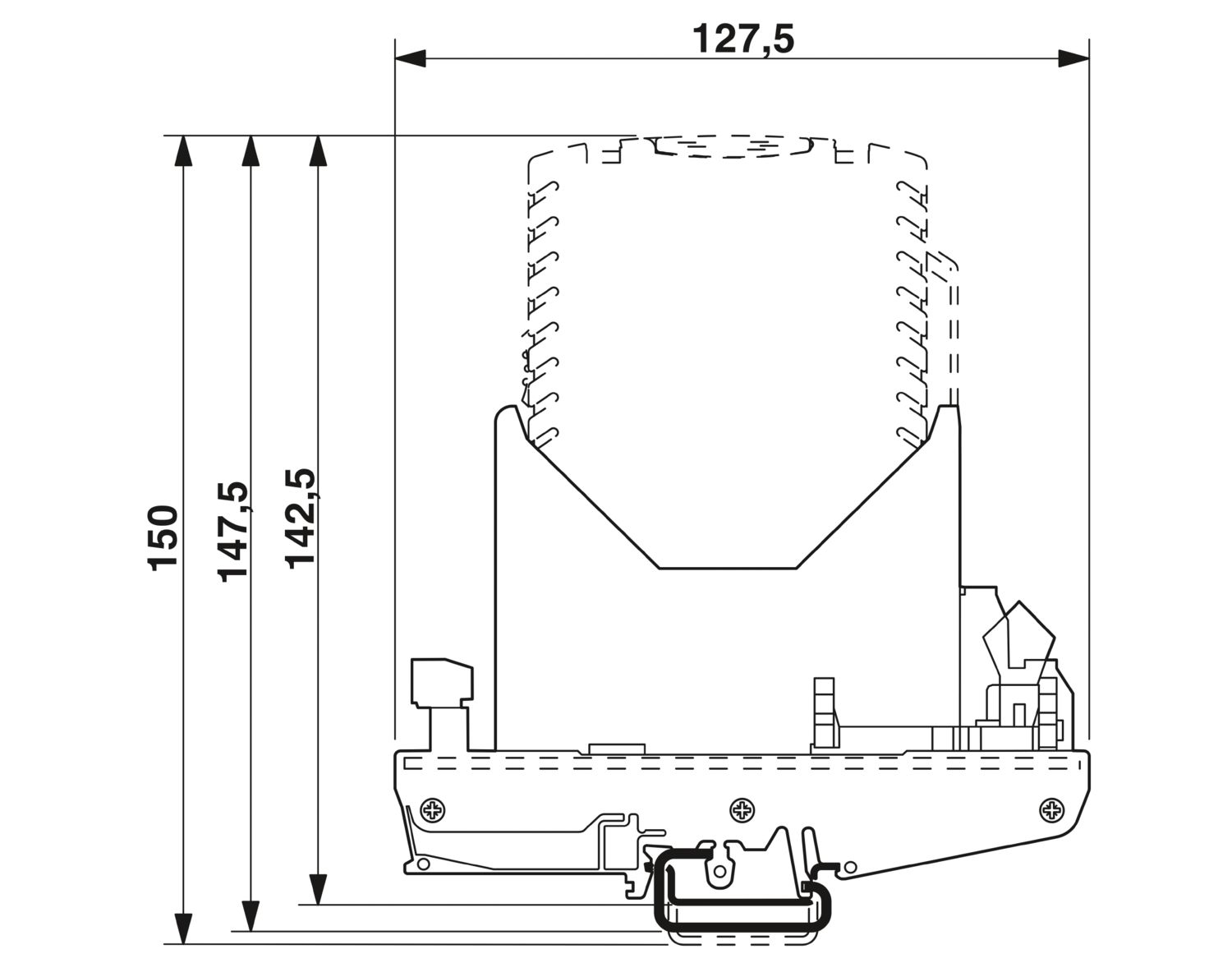

| Hloubka NS 35/7,5 | 142,5 mm (s propojovacím konektorem NS 35/7,5) |
| Hloubka NS 32 | 147,5 mm (s propojovacím konektorem NS 32) |
| Hloubka NS 35/15 | 150 mm (s propojovacím konektorem NS 35/15) |
| Barva | zelená (RAL 6021) |
| Třída hořlavosti dle UL 94 | V0 |
| Typ izolačního materiálu pouzdro | Polyamid PA nezesílený, polykarbonát PC, PVC |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -20 °C ... 60 °C |
| CE | |
| Certifikát | CE shoda |
| ATEX | |
| Označení | II (1) GD [EEx ia] IIC |
