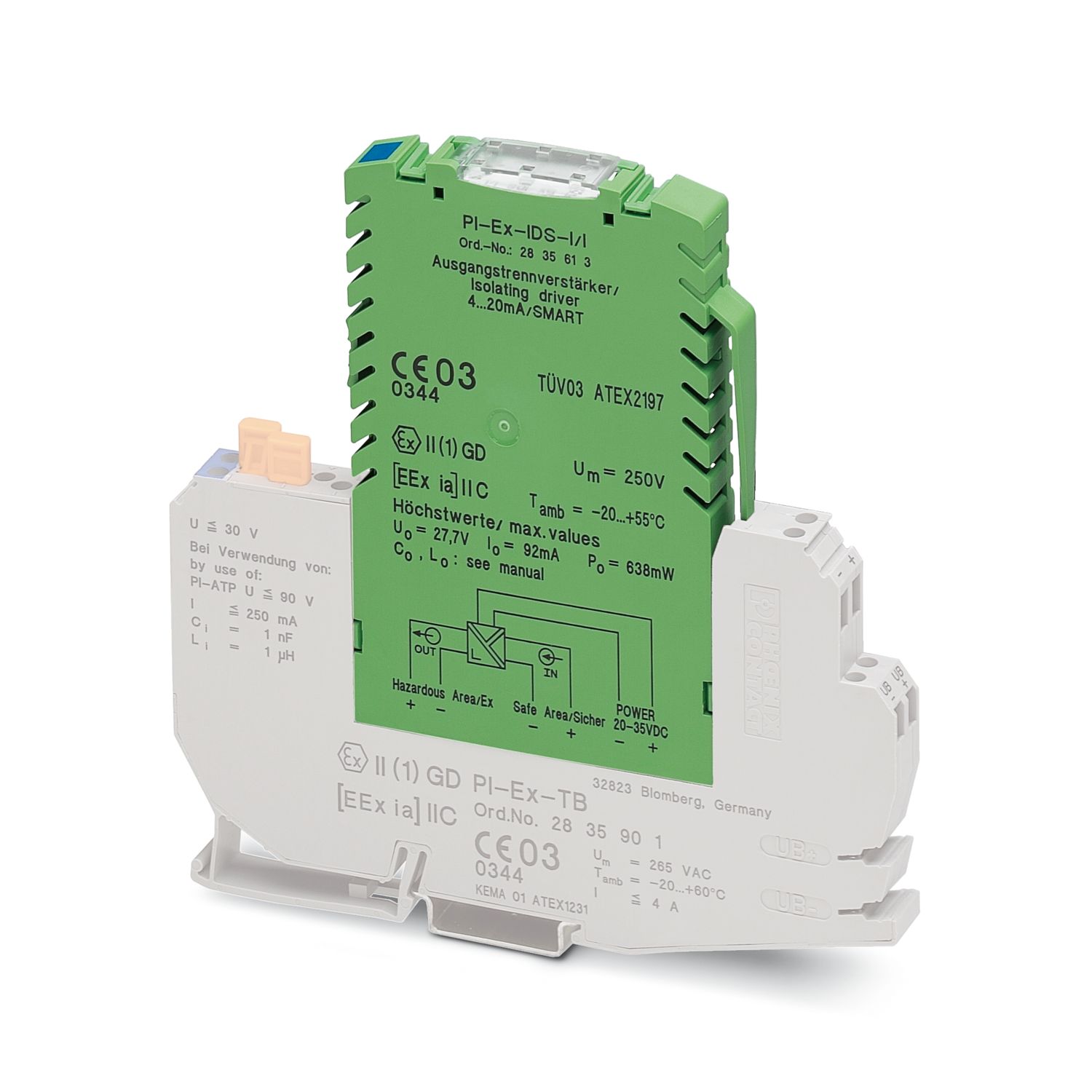

PI-EX-IDS-I/I
-
Sinyal izolatörü
2835613

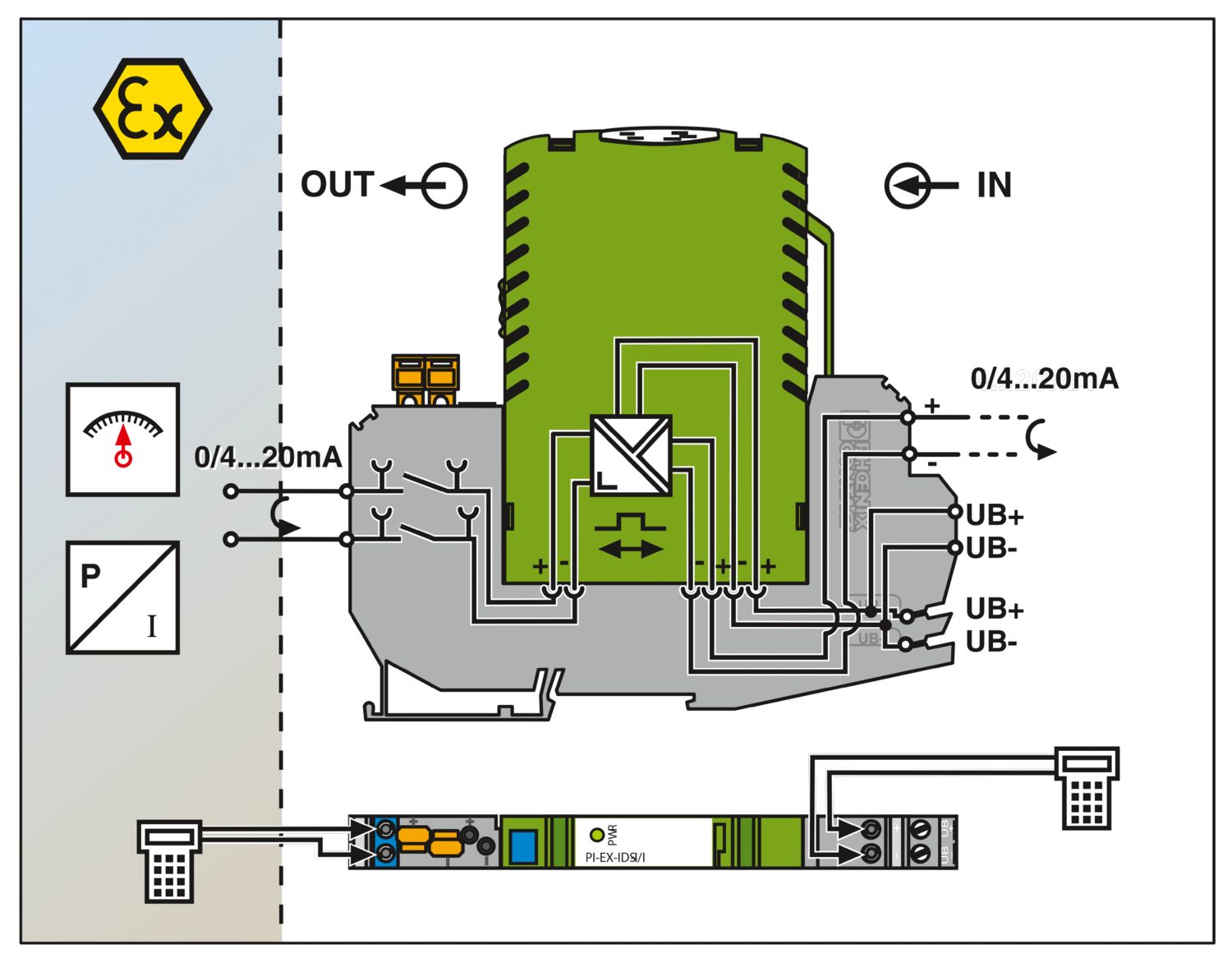

Kendinden güvenli çıkış sinyal koşullayıcısı, HART-geçirgen. Kendinden güvenli 0/4 mA ... 20 mA sinyalleri izole eder ve Ex alan içerisindeki bir yüke (I/P dönüştürücüler, regülasyon valfleri, göstergeler) iletir. 3-yollu elektriksel izolasyon (giriş/çıkış/besleme). Hat arızası algılama.
Ürün Ayrıntıları
Sipariş bilgisi: | Elektronik modüller taban klemensine takılır. |
Ürün tipi | Sinyal çevirici |
Uygulama | Analog OUT |
Kanal sayısı | 1 |
Elektriksel izolasyon | 3-yollu izolasyon |
Giriş ve çıkış arasında elektriksel izolasyon | evet |
Nominal durum için maksimum güç kaybı | < 1,2 W |
Kademe tepkisi (10-90%) | < 140 µs |
Maksimum sıcaklık katsayısı | < 0,01 %/K |
İletim hatası maks. | ≤ 0,1 % (Nihai değerden (20°C'de)) |
Elektriksel izolasyon Giriş/çıkış | |
Elektriksel izolasyon | 375 V (IEC/EN 60079-11 uyarınca tepe değer) |
Elektriksel izolasyon Giriş/besleme | |
Test gerilimi | 1,5 kV AC (50 Hz, 60 s) |
Elektriksel izolasyon Çıkış/besleme | |
Elektriksel izolasyon | 375 V (IEC/EN 60079-11 uyarınca tepe değer) |
Besleme | |
Besleme gerilim aralığı | 20 V DC ... 35 V DC |
Maks. akım tüketimi | < 15 mA (24 V DC / 0 mA'de) |
< 48 mA (24 V DC / 20 mA'de) | |
Güç tüketimi | maks. 1,2 W (24 V DC / 20 mA'de) |
Sinyal: Akım | |
Giriş sayısı | 1 |
Akım giriş sinyali | 4 mA ... 20 mA |
0 mA ... 20 mA |
Sinyal | |
Çıkış tanımı | kendinden güvenli |
Çıkış sayısı | 1 |
Akım çıkış sinyali | 4 mA ... 20 mA |
0 mA ... 20 mA | |
Yük/çıkış yük akımı çıkışı | ≤ 800 Ω |
Çıkış dalgalanması (akım) | < 50 µAPP (800 Ω için) |
Bağlantı yöntemi | Vidalı bağlantı |
Güvenlik verileri | |
Maks. endüktans Li | 0,1 mH |
Maks. kapasitans Ci | 5 nF |
Maks. çıkış gerilimi Uo | 27,7 V |
Maks. çıkış akımı Io | 92 mA |
Maks. çıkış gücü Po | 638 mW |
Güvenlik bazlı maksimum gerilim Um | 250 V AC |
IIB (Maksimum değer ya tamamen konsantre kapasitans değerleri veya tamamen konsantre endüktans değerleri ya da konsantre kablo reaktans değerleri olarak kullanılmalıdır.): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 15 mH / 658 nF |
IIB (Maksimum değerler konsantre kapasitans değerleri veya tamamen konsantre endüktans değerleri olarak da kullanılabilir.): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 1,9 mH / 295 nF |
Güvenlik verileri | |
IIC (Maksimum değer ya tamamen konsantre kapasitans değerleri veya tamamen konsantre endüktans değerleri ya da konsantre kablo reaktans değerleri olarak kullanılmalıdır.): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 1,2 mH / 80 nF |
IIC (Maksimum değerler konsantre kapasitans değerleri veya tamamen konsantre endüktans değerleri olarak da kullanılabilir.): Maks. dış endüktivite Lo / Maks. dış kapasite Co | 0,4 mH / 64 nF |
Veri haberleşmesi (baypas) | |
HART fonksiyonu | Evet |
Desteklenen protokoller | HART-şeffaf |
Durum göstergesi | LED besleme gerilimi, PWR (yeşil) |
Boyutlu çizim |
|
Genişlik | 12,4 mm |
Yükseklik | 145 mm |
Derinlik | 147 mm |
Renk | yeşil (RAL 6021) |
UL 94'e uygun yanmazlık sınıfı | V0 |
Muhafaza malzemesi | PBT ve takviyesiz poliamid PA |
Ortam koşulları | |
Koruma sınıfı | IP20 |
Ortam sıcaklığı (çalışma) | -20 °C ... 55 °C (teknik veri sayfası'e bkz) |
Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
İzin verilen nem (çalışma) | 5 % ... 95 % (yoğunlaşma yok) |
CE | |
Sertifika | CE uyumlu |
ATEX | |
Tanımlama | II (1) G [Ex ia Ga] IIC |
II (1) D [Ex ia Da] IIIC | |
II 3 G Ex nA IIC T4 Gc | |
Sertifika | PxCIF07ATEX2835613X |
UL, ABD / Kanada | |
Tanımlama | şunlar için geçerlidir |
EAC Ex | |
Tanımlama | [Ex ia Ga] IIC |
Sertifika | RU C-DE.AB72.B.00097/19 |
Elektriksel izolasyon | 3-yollu izolasyon |
Standartlar | |
Standartlar/yönetmelikler | NAMUR tavsiyesi NE 21 |
Ürün numarası | 2835613 |
Ambalaj birimi | 1 pc |
Satış Kodu | CK3 |
Ürün Kodu | DK1XXX |
GTIN (Küresel Ticari Ürün Numarası) | 4017918934149 |
Adet Ağırlığı (ambalaj dahil) | 119 g |
Adet ağırlığı (ambalaj hariç) | 113,4 g |
Gümrük tarife no | 85437090 |
Menşe ülke | DE |
ECLASS
ECLASS-13.0 | 27210120 |
ETIM
ETIM 9.0 | EC002653 |
UNSPSC
UNSPSC 21.0 | 39121000 |
EU RoHS | |
AB RoHS Madde Gerekliliklerini Karşılar | Evet |
Bilinen Muafiyetler Dahilinde | 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
|
EU REACH SVHC | |
REACH Aday Madde Notu (CAS) | Lead (CAS: 7439-92-1) |
SCIP | d109ec19-15cd-4e92-8c57-72189b7dc1d2 |
