SAC-4P-60,0-100/M12FR SH
-
Sensör/aktüatör kablosu
1414619
Sensör/aktüatör kablosu, 4-kutup, PUR/PVC, gri RAL 7001, ekranlı, açık kablo, açık Dişi açılı M12, kodlama: A, kablo uzunluğu: 60 m
Ürün Ayrıntıları
| Ürün tipi | Sensör/aktüatör kablosu |
| Kutup sayısı | 4 |
| Kablo çıkış sayısı | 1 |
| Ekranlı | evet |
| Kodlama | A |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | II |
| Kirlilik sınıfı | 3 |
| UL 94'e uygun yanmazlık sınıfı | HB |
| Sızdırmaz malzeme | NBR |
| Gövde malzemesi | TPU, zor tutuşur, kendiliğinden söner |
| Kontak malzemesi | CuSn |
| Kontak yüzey malzemesi | Ni/Au |
| Kontak taşıyıcı malzemesi | TPU GF |
| Vidalı bağlantı için malzeme | Çinko pres döküm, nikel kaplı |
| İzolasyon direnci | ≥ 100 MΩ |
| Nominal gerilim UN | 250 V AC |
| 250 V DC | |
| Nominal akım IN | 4 A |
| Mekanik veriler | |
| Takma/çekme çevrimleri | ≥ 100 |
| Durum göstergesi | hayır |
| Durum göstergesi mevcut | hayır |
| Bağlantı 1 | |
| Tasarım | açık kablo |
| Bağlantı 2 | |
| Tasarım | Dişi açılı M12 |
| Kutup sayısı | 4 |
| Kodlama tipi | A |
| Kablo uzunluğu | 60 m |

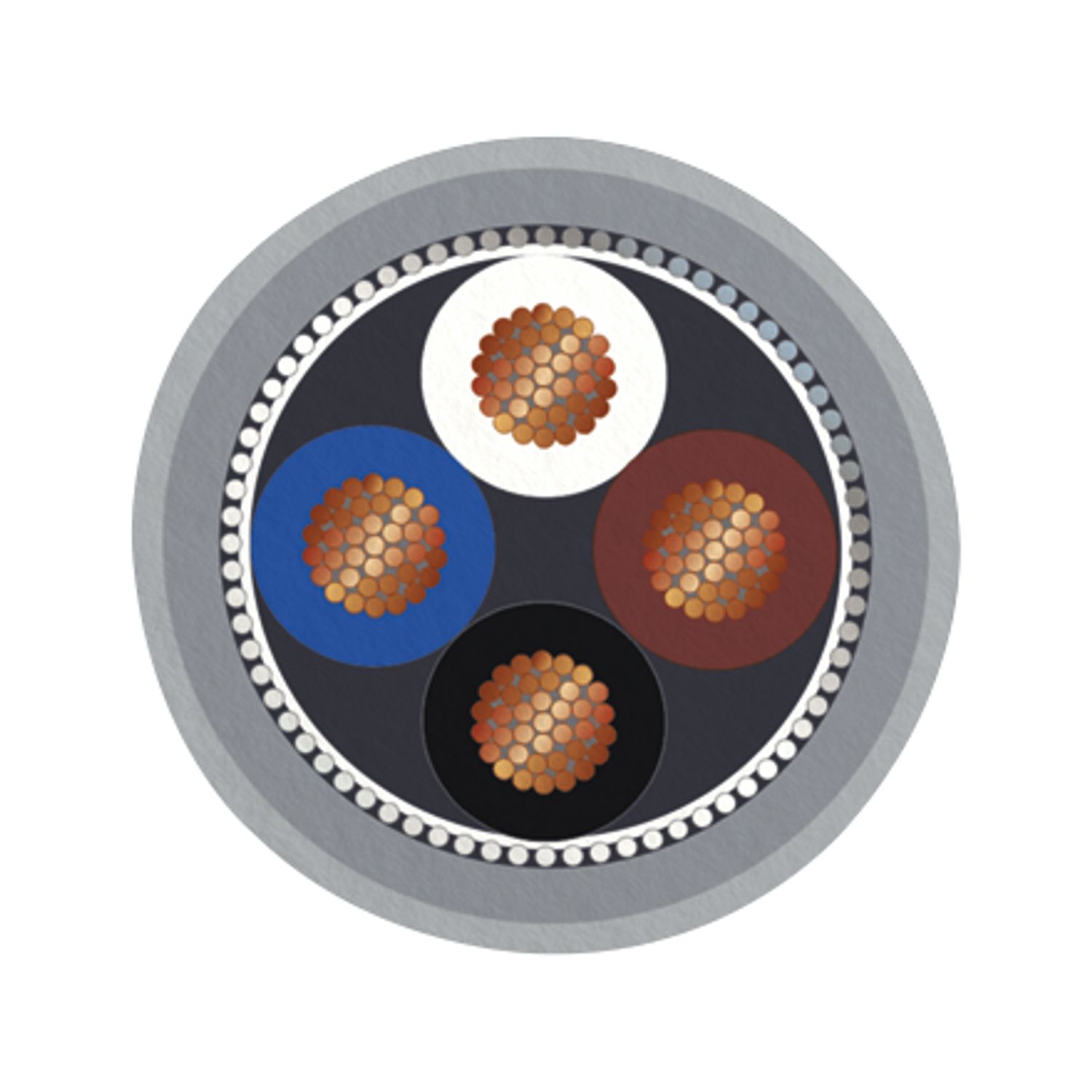

| PUR/PVC ekranlı, gri [100] | |
| Boyutlu çizim |
|
| Kablo ağırlığı | 50 kg/km |
| Kutup sayısı | 4 |
| Ekranlı | evet |
| Kablo tipi | PUR/PVC ekranlı, gri [100] |
| İletken yapısı, sinyal hattı | 42x 0,10 mm |
| AWG sinyal hattı | 22 |
| Kablo kesiti | 0,34 mm² |
| İzolasyon dahil kablo çapı | 1,52 mm ±0,02 mm |
| Dış kablo çapı | 5,9 mm |
| 5,90 mm | |
| Dış kılıf, malzeme | PUR |
| Dış kılıf, renk | gri RAL 7001 |
| İletken malzeme | Çıplak Cu litz telleri |
| Kablo izolasyon malzemesi | PVC |
| Tek tel, renk | kahverengi, beyaz, mavi, siyah |
| Kalınlık, izolasyon | ≥ 0,23 mm (Damar izolasyonu) |
| ≥ 0,38 mm (Dış kablo kılıfı) | |
| yaklaşık 0,25 mm (İç kılıf) | |
| Genel bükülme | 4 tel, bükümlü |
| Optik ekran kapama | 85 % |
| Maks. iletken direnci | maks. 57,3 Ω/km |
| İzolasyon direnci | ≥ 100 MΩ*km |
| Nominal gerilim, kablo | 300 V |
| Test gerilimi | 2500 V |
| En küçük eğilme yarıçapı, sabit montaj | 59 mm |
| En küçük eğilme yarıçapı, hareketli montaj | 59 mm |
| Dinamik yük kapasitesi (eğme) | Maks. eğilme yarıçapları: 2000000, Eğilme yarıçapı: 59 mm, Travers yolu: 5 m, Travers oranı: 3 m/s |
| Ortam sıcaklığı (çalışma) | -25 °C ... 80 °C (kablo, sabit montaj) |
| -5 °C ... 80 °C (Kablo, sabit montaj) | |
| Ortam koşulları | |
| Koruma sınıf | IP65 |
| IP67 | |
| Ortam sıcaklığı (çalışma) | -25 °C ... 90 °C (Fiş / soket) |
| -25 °C ... 80 °C (kablo, sabit montaj) | |
| -5 °C ... 80 °C (Kablo, sabit montaj) | |
