SAC-3P-0,27-121/B 0,08AE D-EBO
-
Sensör/aktüatör kablosu
1423788
Sensör/aktüatör kablosu, 3-kutup, PUR halojen içermez, oldukça esnek, siyah RAL 9005, açık kablo, açık Valf konnektörü B (10 mm), kablo uzunluğu: 0,27 m, Yüksükler
Ürün Ayrıntıları
| Ürün tipi | Valf geçmeli konnektörlü kablolar |
| Kutup sayısı | 3 |
| Kablo çıkış sayısı | 1 |
| Kodlama | A |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 3 |
| İletken bağlantısı | |
| Sıkma torku | 0,6 Nm |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Sızdırmaz malzeme | TPU |
| Malzeme gövde valf fişi | TPU |
| Kontak malzemesi | CuSn |
| Valf fişi takma malzemesi | PA 6.6 |
| Kontak yüzey malzemesi | Sn |
| İzolasyon direnci | ≥ 100 MΩ |
| Nominal gerilim UN | 230 V AC |
| 230 V DC | |
| Nominal akım IN | 4 A |
| Bağlantı 1 | |
| Tasarım | açık kablo |
| Bağlantı 2 | |
| Tasarım | Valf konnektörü B (10 mm) |
| Malzeme | CuSn (Kontak) |
| Sn (Kontak yüzeyi) | |
| PA 6.6 (Kontak taşıyıcı) | |
| TPU (Muhafaza) | |
| Kablo uzunluğu | 0,27 m |
| PUR siyah [121] | |

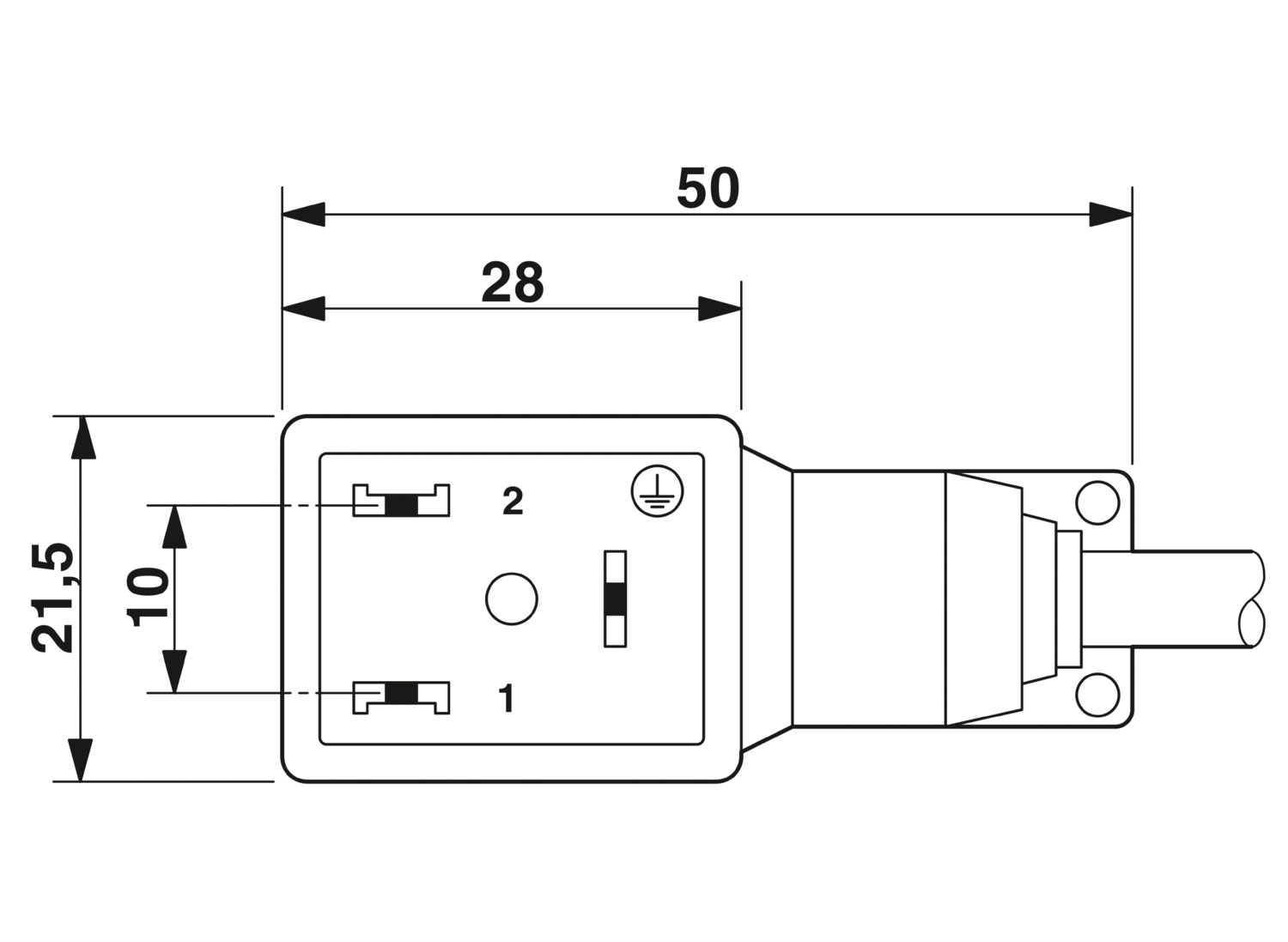

| Boyutlu çizim |
|
| Kablo ağırlığı | 58,8 kg/km |
| UL AWM Tipi | 20549 |
| Kutup sayısı | 3 |
| Ekranlı | hayır |
| Kablo tipi | PUR siyah [121] |
| İletken yapısı, sinyal hattı | 32x 0,20 mm |
| AWG sinyal hattı | 17 |
| Kablo kesiti | 3x 1 mm² |
| İzolasyon dahil kablo çapı | 2,1 mm ±0,05 mm |
| Dış kablo çapı | 6,00 mm ±0,2 mm |
| Dış kılıf, malzeme | PUR |
| Dış kılıf, renk | siyah RAL 9005 |
| İletken malzeme | Çıplak Cu litz telleri |
| Kablo izolasyon malzemesi | PP |
| Tek tel, renk | siyah 1, siyah 2, yeşil/sarı |
| Genel bükülme | 3 tel, bükümlü |
| Maks. iletken direnci | 19,5 Ω/km (20 °C'de) |
| İzolasyon direnci | ≥ 20 MΩ*km |
| Nominal gerilim, kablo | 300 V |
| Test gerilimi | 1200 V |
| Minimum eğilme yarıçapı, sabit kurulum | 5 x D |
| Minimum eğilme yarıçapı, esnek kurulum | 10 x D |
| En küçük eğilme yarıçapı, sabit montaj | 30 mm |
| En küçük eğilme yarıçapı, hareketli montaj | 60 mm |
| Dinamik yük kapasitesi (eğme) | Maks. eğilme yarıçapları: 3000000, Travers oranı: 2,5 m/s, Hızlanma: 10 m/s² |
| Halojensiz | DIN VDE 0472 kısım 815'e uygun |
| Ateşe dayanıklılık | DIN VDE 0482 |
| DIN EN 50265-2-1 | |
| Yağa dayanıklılık | DIN EN 60811-2-1 uyarınca |
| Diğer direnç | Az yapışkan |
| Önemli özellikler | oldukça esnek |
| Ortam sıcaklığı (çalışma) | -40 °C ... 80 °C (kablo, sabit montaj) |
| -20 °C ... 80 °C (Kablo, sabit montaj) | |
| Ortam koşulları | |
| Koruma sınıf | IP65 |
| IP67 | |
| Ortam sıcaklığı (çalışma) | -20 °C ... 85 °C (Valf konnektörü) |
| Standart tanımlama | Valf konnektörleri |
