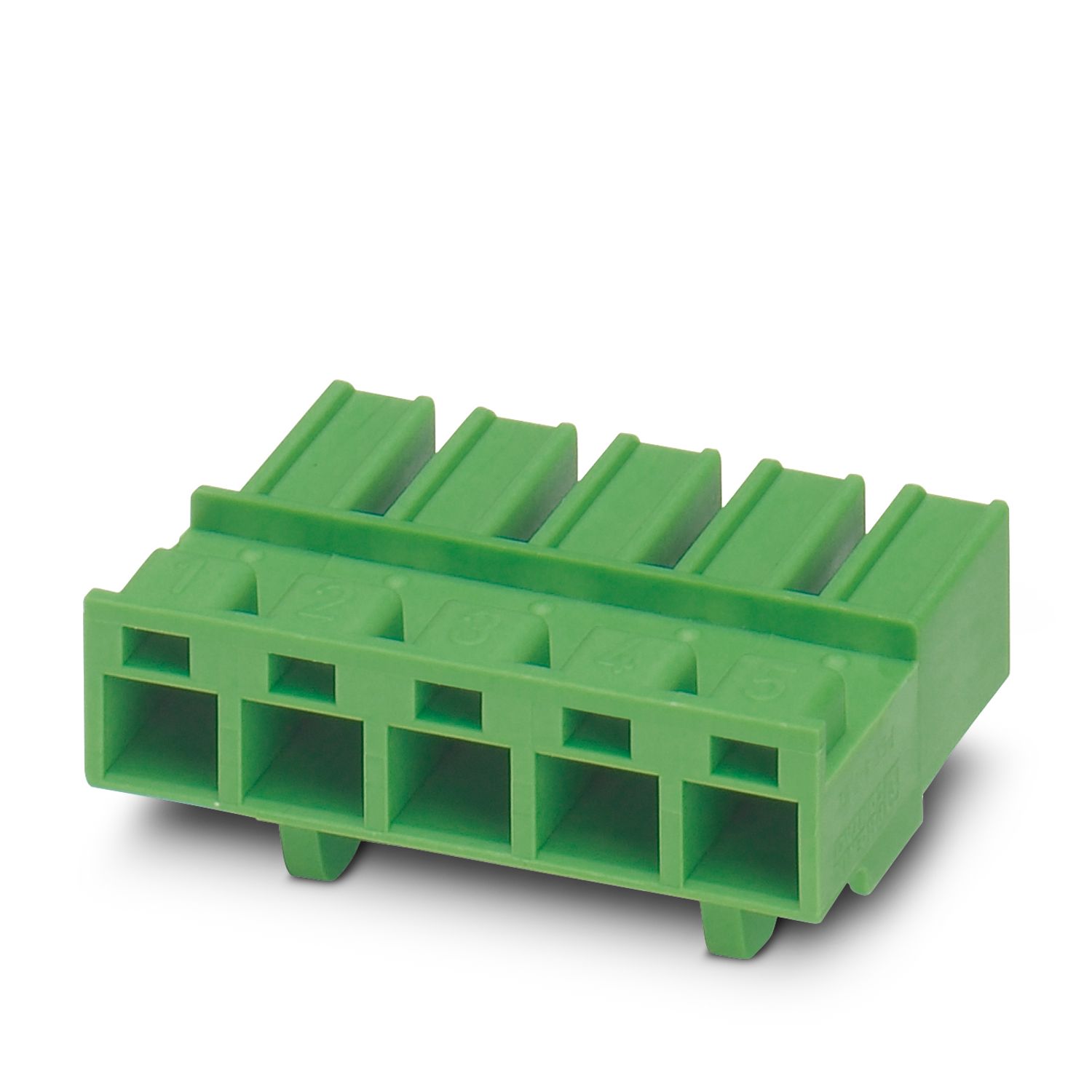

PCB konnektörü, nominal kesit: 4 mm2, renk: gri, nominal akım: 20 A, anma gerilimi (III/2): 1000 V, kontak türü: Dişi, potansiyel sayısı: 6, sıra sayısı: 1, pin sayısı: 6, bağlantı sayısı: 6, ürün gamı: PCC 4/..-ST, pin aralığı: 7,62 mm, bağlantı yöntemi: Krimp bağlantı, kablo/PCB bağlantı yönü: 0 °, sigorta klipsi: - Sigorta klipsi, geçmeli sitemi: COMBICON PC 4, iç kilit: yok, montaj yöntemi: onsuz, ambalaj tipi: karton ambalajlı
| Ürün tipi | PCB konnektörü |
| Ürün gamı | PCC 4/..-ST |
| Ürün grubu | COMBICON Connectors L |
| Kutup sayısı | 6 |
| Pin aralığı | 7,62 mm |
| Bağlantı sayısı | 6 |
| Satır sayısı | 1 |
| Potansiyel sayısı | 6 |
| Montaj flanşı | onsuz |
| Özellikler | |
| Nominal akım IN | 20 A |
| Nominal gerilim UN | 1000 V |
| Nominal gerilim (III/3) | 400 V |
| Nominal aşırı gerilim (III/3) | 8 kV |
| Nominal gerilim (III/2) | 1000 V |
| Nominal aşırı gerilim (III/2) | 8 kV |
| Anma gerilimi (II/2) | 1000 V |
| Nominal aşırı gerilim (II/2) | 8 kV |
| Bağlantı teknolojisi | |
| Tasarım | Standart |
| Konnektör sistemi | COMBICON PC 4 |
| Nominal kesit alanı | 4 mm² |
| Kontak türü | Dişi |
| İç kilit | |
| Kilitleme tipi | yok |
| Montaj flanşı | onsuz |
| İletken bağlantısı | |
| Bağlantı yöntemi | Krimp bağlantı |
| Kablo/PCB bağlantı yönü | 0 ° |
| İletken kesiti, çok damarlı | 0,5 mm² ... 2,5 mm² |
| Kablo kesiti AWG | 20 ... 14 |
| Malzeme verisi - muhafaza | |
| Renk (Muhafaza) | gri (7042) |
| Yalıtım malzemesi | PA |
| İzolasyon malzeme grubu | I |
| IEC 60112'ye göre CTI | 600 |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| EN 60695-2-12'ye göre akkor tel yanmazlık indisi GWFI | 850 |
| EN 60695-2-13'e göre akkor tel tutuşma sıcaklığı GWIT | 775 |
| EN 60695-10-2'ye göre küre basınç testi için sıcaklık | 125 °C |
| Boyutlu çizim |
|
| Pin aralığı | 7,62 mm |
| Genişlik [g] | 45,67 mm |
| Yükseklik [y] | 17,2 mm |
| Uzunluk [l] | 28,7 mm |
| Çalışma durumu | IEC 61984'e uygun olarak COMBICON konnektörlerinde anahtarlama gücü (COC) yoktur. Gerilim taşırken veya yük altında sökülüp takılmamalıdırlar. |
| Hava klerans ve sürünme mesafeleri | | |
| İzolasyon malzeme grubu | I |
| Nominal izolasyon gerilimi (III/3) | 400 V |
| Nominal aşırı gerilim (III/3) | 8 kV |
| Nominal izolasyon gerilimi (III/2) | 1000 V |
| Nominal aşırı gerilim (III/2) | 8 kV |
| Nominal izolasyon gerilimi (II/2) | 1000 V |
| Nominal aşırı gerilim (II/2) | 8 kV |
| Ambalaj tipi | karton ambalajlı |
| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| Kullanım grubu B | ||||
| 300 V | 10 A | 20 - 14 | ||
| Kullanım grubu C | ||||
| 300 V | 10 A | 20 - 14 | ||
| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| Kullanım grubu B | ||||
| 600 V | 10 A | 20 - 14 | ||
| Kullanım grubu C | ||||
| 600 V | 10 A | 20 - 14 | ||
