UL onaylı
Onay kimliği: FILE E 221474| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| keine | ||||
| 125 V | 4 A | |||
cUL Listed
Onay kimliği: FILE E 221474| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| keine | ||||
| 125 V | 4 A | |||
SAC-5P-MS/ 1,5-924/FR SCO
-
Bus sistem kablosu
1405990

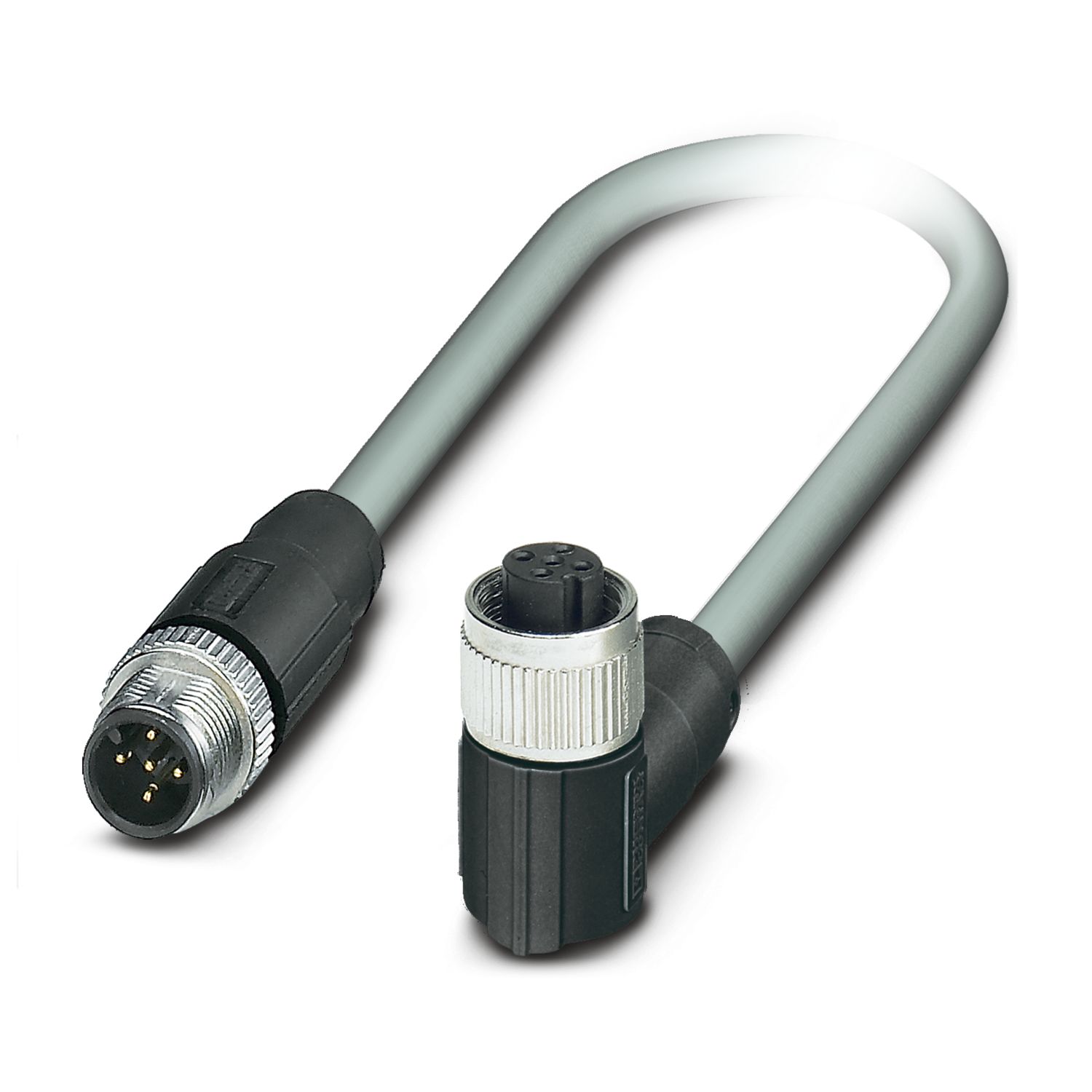

Bus sistem kablosu, CANopen®, DeviceNet™, 5-kutup, PVC, gri, ekranlı, Fiş düz M12, kodlama: A, açık Dişi açılı M12, kodlama: A, kablo uzunluğu: 1,5 m, Geçmeli konnektör ekransız
Ürün Ayrıntıları
| Ürün tipi | Ön montajlı data kablosu |
| Uygulama | Standart, U.S. kablolar |
| Sensör tipi | CANopen® |
| Kutup sayısı | 5 |
| Kablo çıkış sayısı | 1 |
| Ekranlı | evet |
| Kodlama | A |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | II |
| Kirlilik sınıfı | 3 |
| Bus sistemi | CANopen®/DeviceNet™ |
| Sinyal tipi/kategorisi | CANopen® |
| DeviceNet™ |
| Durum göstergesi | hayır |
| Durum göstergesi mevcut | hayır |
| İzolasyon direnci | ≥ 100 MΩ |
| Nominal gerilim UN | 48 V AC |
| 60 V DC | |
| Nominal akım IN | 4 A |
| İletim ortamı | Bakır |
| UL 94'e uygun yanmazlık sınıfı | HB |
| Sızdırmaz malzeme | NBR |
| Gövde malzemesi | TPU, zor tutuşur, kendiliğinden söner |
| Kontak malzemesi | CuSn |
| Kontak yüzey malzemesi | Ni/Au |
| Kontak taşıyıcı malzemesi | TPU GF |
| Vidalı bağlantı için malzeme | Çinko pres döküm, nikel kaplı |
| Bağlantı 1 | |
| Tasarım | Fiş düz M12 |
| Kutup sayısı | 5 |
| Kodlama tipi | A (Standart) |
| Bağlantı 2 | |
| Tasarım | Dişi açılı M12 |
| Kutup sayısı | 5 |
| Kodlama tipi | A (Standart) |
| Kablo uzunluğu | 1,5 m |
| CANopen®/DeviceNet™, PVC, gri [924] | |
| Boyutlu çizim |
|
| Kablo ağırlığı | 64,51 kg/km |
| UL AWM Tipi | 2464 (80°C/300 V) |
| Kutup sayısı | 4 |
| Ekranlı | evet |
| Kablo tipi | CANopen®/DeviceNet™, PVC, gri [924] |
| İletken yapısı | 2xAWG22 (Sinyal) + 2xAWG22 (Güç) |
| Sinyal runtime | 4,46 ns/m |
| İletken yapısı, sinyal hattı | 19x 0,15 mm |
| AWG sinyal hattı | 22 |
| İletken yapısı, besleme gerilimi | 19x 0,15 mm |
| AWG enerji besleme | 22 |
| Kablo kesiti | 2x 0,34 mm² (Sinyal hattı) |
| 2x 0,34 mm² (Güç kaynağı) | |
| İzolasyon dahil kablo çapı | 1,27 mm ±0,05 mm (Sinyal hattı) |
| 2,24 mm ±0,13 mm (Güç kaynağı) | |
| Dış kablo çapı | 6,90 mm ±0,13 mm |
| Dış kılıf, malzeme | PVC |
| Dış kılıf, renk | gri |
| İletken malzeme | Çıplak Cu litz telleri |
| Kablo izolasyon malzemesi | Köpüklü PE (Sinyal hattı) |
| PVC (Güç kaynağı) | |
| Tek tel, renk | kırmızı-siyah, mavi-beyaz |
| Bükümlü çift | çifte kadar 2 damar |
| Çift ekranlama tipi | Dolgu litz telli plastik kaplamalı alüminyum folyo, alüminyum tarafı içeride |
| Genel bükülme | Boru kablonun çevresinde damar merkezinde 2 çift |
| İzolasyon direnci | ≥ 59,38 Ω*m (Sinyal hattı) |
| ≥ 57,41 GΩ*km (Güç kaynağı) | |
| Dalga empedansı | 120 Ω ±12 Ω |
| Çalışma kapasitansı | nom. 78,74 pF (metre ile) |
| Minimum eğilme yarıçapı, esnek kurulum | 15 x D |
| En küçük eğilme yarıçapı, hareketli montaj | 104 mm |
| Ekran zayıflaması | 0,95 dB (f = 125 kHz) |
| 1,64 dB (f = 500 kHz) | |
| 2,30 dB (f = 1 MHz) | |
| Ateşe dayanıklılık | FT4 |
| Yağa dayanıklılık | evet |
| Diğer direnç | UV dayanımlı |
| Önemli özellikler | UL standartları PLTC-ER ve ITC |
| Ortam sıcaklığı (çalışma) | -30 °C ... 75 °C (kablo, sabit montaj) |
| Ortam koşulları | |
| Koruma sınıf | IP65 |
| IP67 | |
| IP68 | |
| Ortam sıcaklığı (çalışma) (Dişi konnektör/erkek konnektör.) | -25 °C ... 90 °C (Fiş / soket) |
