Metre cinsinden, Bus sistem kablosu, PROFIBUS (12 Mbps), ekranlı, PVC FR VI/PVC, menekşe, 2-tel (1x2xAWG22/1), renk tek tel: kırmızı, yeşil, kablo uzunluğu: Serbest giriş (1.0 ... 1000.0 m)
Ürün Ayrıntıları
Ürün tipi
Metre cinsinden data kablosu
Sensör tipi
PROFIBUS
Kutup sayısı
2
Ekranlı
evet
Nominal gerilim UN
48 V AC
60 V DC
İletim ortamı
Bakır
Sinyal tipi/kategorisi
PROFIBUS, 12 Mbps
Kablo uzunluğu
Serbest giriş (1.0 ... 1000.0 m)
Kablo ağırlığı
80 kg/km
UL AWM Tipi
21694 (60 °C / 600 V)
Kablaj standartları/yönetmelikleri
İletken malzeme DIN EN 13602 Cu-ETP-A...
Ekranlama malzemesi DIN EN 13602 Cu-ETP-A...-B
Kutup sayısı
2
Ekranlı
evet

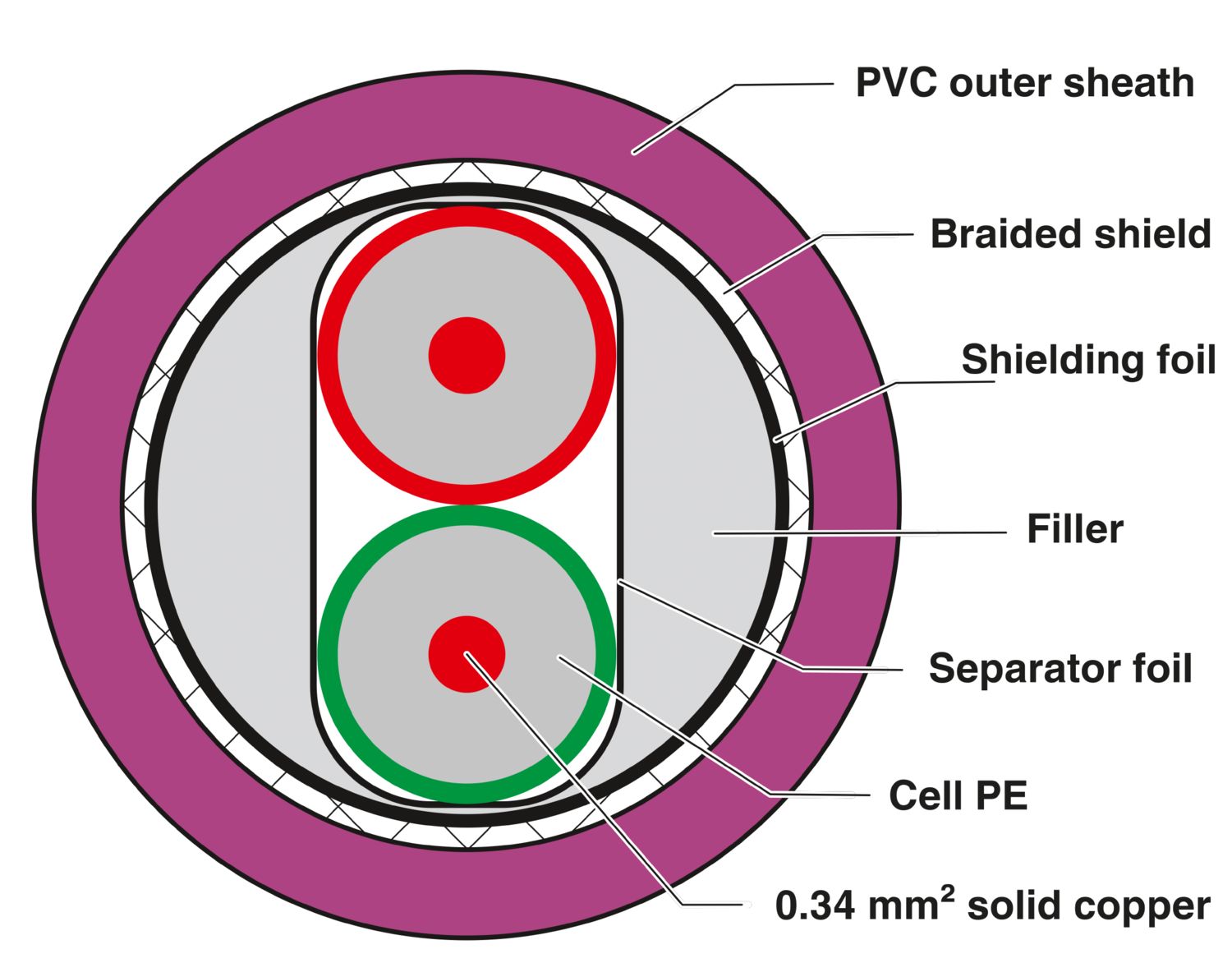

İletken yapısı
1x2xAWG22/1
Sinyal hızı
0,81 c
İletken yapısı, sinyal hattı
1x 0,65 mm
AWG sinyal hattı
22
Kablo kesiti
2x 0,34 mm²
İzolasyon dahil kablo çapı
2,55 mm
Dış kablo çapı
8,00 mm ±0,4 mm
Dış kılıf, malzeme
PVC FR VI
Dış kılıf, renk
menekşe
İletken malzeme
Çıplak Cu kablo
Kablo izolasyon malzemesi
PE
Tek tel, renk
kırmızı, yeşil
Kalınlık, izolasyon
0,95 mm
Kalınlık, dış kılıf
0,90 mm
Genel bükülme
2 tel, bükümlü
Optik ekran kapama
55 %
İzolasyon direnci
≥ 16 GΩ*km
Döngü direnci
≤ 110,00 Ω/km
Kablo kapasitesi
yaklaşık 28,5 nF/km (1 kHz'de)
≤ 1500 pF/km (asimetrik: Topraklanan iletken)
Kablo empedansı
150 Ω ±10 % (3 ... 20 MHz)
185 Ω ±10 % (31,25 ... 38,4 kHz)
270 Ω ±10 % (9,6 kHz)
Test gerilimi
3600 V DC (3 s)
En küçük eğilme yarıçapı, sabit montaj
≥ 150 mm
Gerilme dayanımı
≤ 100 N
Ekran zayıflaması
≤ 42,00 dB/km (16 MHz'de)
≤ 22,00 dB (4 MHz'de)
≤ 4,00 dB (38.4 kHz'de)
≤ 2,50 dB (9.6 kHz'de)
Ateşe dayanıklılık
IEC 60332-3-24 (Kat. C) uyarınca
CMG FT4'e göre
Yağa dayanıklılık
Mineral ve gres yağlarına sınırlı dayanım
IEC 60811-2-1 standardına uygun, 70 °C'de 4 saat
Diğer direnç
Soğukta bükülme direnci (DIN VDE 0473 Part 811-1-4 uyarınca (-40 °C'de 16 h sonrasında))
