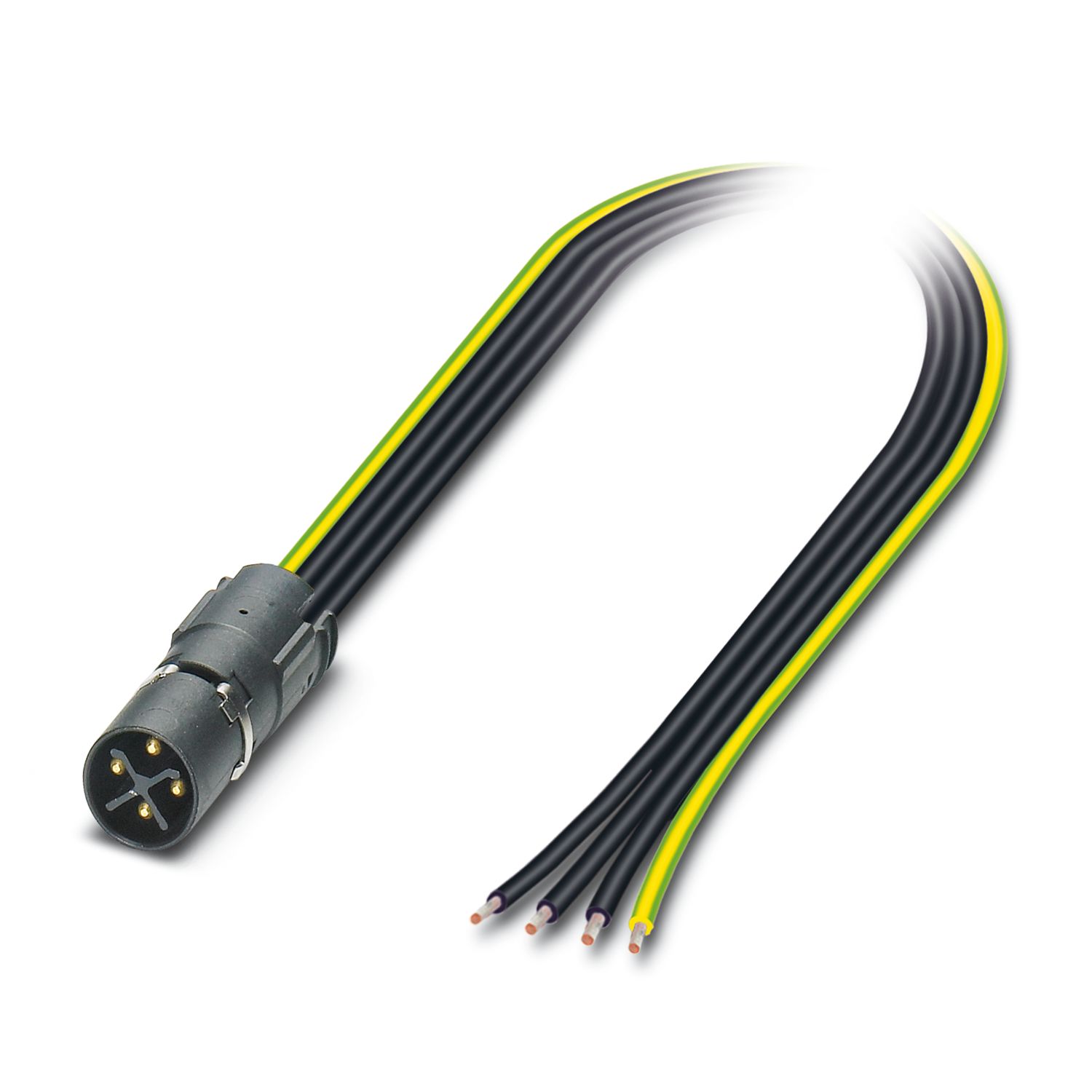

SACC-MCI-MSS-4CON/1,0 PE SCO
-
Kontak taşıyıcı
1162569
Montajlı kontak taşıyıcı ve izolasyon gövdesi, S-kodlu, 3-kut. + PE, çok telli iletken uzunluğu: 1 m
Ürün Ayrıntıları
| Çalışma durumu | Belirlenen elektriksel ve mekanik veriler konnektör çiftinin doğru olarak kilitlenip monte edildiğini kabul eder. Konnektör kilitli değilse ve kirlenme tehlikesi varsa, konnektör > IP54 bir koruyucu kapak kullanılarak yalıtılmalıdır. Litz teller, kablolar veya PCB modülü tarafından oluşturulabilecek girişimler göz önünde bulundurulmalıdır. |
| Güvenlik notu | |
| Güvenlik notu | UYARI: Konnektörler, yük altında iken takılamaz veya bağlantısından ayırılamaz. Uyarıların dikkate alınmaması veya yanlış kullanım, kişilerin ve/veya eşyaların zarar görmesine neden olabilir. |
| • UYARI: Yalnızca doğru biçimde işlev gösteren ürünleri işletime alın. Ürünler, düzenli aralıklarla hasarlı bakımından incelenmelidir. Bozuk ürünleri derhal işletimden çıkarın. Hasarlı ürünleri yenisiyle değiştirin. Onarım yapılması mümkün değildir. | |
| • UYARI: Ürün yalnızca kalifiye elektrik personeli tarafından kurulabilir ve işletilebilir. Bu kişiler, aşağıdaki güvenlik notlarına uymalıdır. Kalifiye personel, elektrik mühendisliğinin temel konuları hakkında bilgi sahibi olmalıdır. Tehlikeleri teşhis edebilmeli ve önleyebilmelidir. Ambalaj üzerindeki ilgili sembol, ürünü kurmak ve işletmek için yalnızca elektrik mühendisliği alanında bilgi sahibi personelin görevlendirilmesine izin verildiğini belirtmektedir. | |
| • Ürünler, tesis, kontrolör ve elektrikli cihaz mühendisliği alanlarındaki uygulamalar için uygundur. | |
| • Konnektörler, dış mekan uygulamalarında kullanıldığında çevresel etkilere karşı korunmalıdır. | |
| • Montajlı ürünlerin manipüle edilmesine veya uygun olmayan biçimde açılmasına izin verilmez. | |
| • Yalnızca listelenmiş standartların teknik verilerinde belirtilmiş olan (ör. phoenixcontact.com/products adresinde çevrimiçi olarak sunulan ürün aksesuarları içeriğinde listelenmiş olanlar), eşleşen konnektörler kullanın. | |
| • Ürün, üçüncü taraf üreticiler ile doğrudan bağlantı halinde kullanıldığında, tüm sorumluluk kullanıcıya aittir. | |
| • > 50 V AC çalışma gerilimleri için, iletken konnektör muhafazaları topraklanmalıdır | |
| • Kabloyu döşerken, konnektörlere etkiyen çekme yükünün standartlarda belirtilen üst sınırı aşmadığından emin olun. | |
| • İlgili teknik verileri dikkate alın. Gerekli bilgileri aşağıda belirtilen yerlerde bulabilirsiniz: o Ürünün üzerinde o Ambalaj etiketi üzerinde o Sağlanan dokümantasyonun içeriğinde o Çevrimiçi olarak, phoenixcontact.com/products adresinde ilgili ürün başlığı altında |
|
| • Yalnızca Phoenix Contact tarafından tavsiye edilen aletleri kullanın | |
| • Kullanımda olmayan konnektörleri korumak için bir koruyucu kapak kullanın. Uygun aksesuarlar, phoenixcontact.com/products adresinde ilgili ürüne ait aksesuar bölümünde çevrimiçi olarak sunulmuştur | |
| • Koruyucu veya fonksiyonel toprağın doğru bağlandığından emin olun. | |
| • Birden fazla sayıda devreyi bir kabloda ve/veya konnektörde kombine ederken, VDE 0100/1.97 § 411.1.3.2 ve DIN EN 60 204/11.98 § 14.1.3 geçerlidir | |
| • Normal çalışma esnasında, konnektör ısınır. Ortam koşullarına bağlı olarak, konnektörün yüzeyi ısınmaya devam edebilir. Böyle bir durumda kullanıcı, uyarılar (ör. DIN EN ISO 13732-1:2008-12) asmakla sorumludur. | |
| Ürün tipi | Kontak ara parçası |
| Sensör tipi | Güç |
| Kutup sayısı | 4 |
| Kablo çıkış sayısı | 1 |
| Ekranlı | hayır |
| Kodlama | S |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 3 |
| IEC 61076-2-101'e uygun nominal gerilim | 630 V |
| Nominal darbe gerilimi | 6 kV |
| 6 kV AC | |
| Hacim direnci | ≤ 3 mΩ |
| İzolasyon direnci | ≥ 100 MΩ |
| Nominal gerilim UN | 630 V |
| Nominal akım IN | 12 A |
| Test gerilimi | 6 kV |
| Bağlantı yöntemi | Bireysel kablolar |
| Sinyal tipi/kategorisi | Güç |
| Durum göstergesi | hayır |
| Durum göstergesi mevcut | hayır |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Kontak malzemesi | CuZn |
| Kontak yüzey malzemesi | Au |
| Kontak taşıyıcı malzemesi | PA 6 |
| İletken malzeme | Çıplak Cu litz telleri |
| Kablo uzunluğu | 1 m |
| Kablo tipi | UL/cUL çok telli montaj kablosu |
| Sinyal tipi/kategorisi | Güç |
| İzolasyon dahil kablo çapı | 2,2 mm |
| Tek tel, renk | siyah numaralı, siyah numaralı, siyah numaralı, yeşil-sarı |
| Kablo kesit alanı | 1,31 mm² |
| İletken malzeme | Çıplak Cu litz telleri |
| AWG sinyal hattı | 16 |
| Kablo izolasyon malzemesi | mPPE |
| Halojensiz | evet |
| Ateşe dayanıklılık | UL 1581 VW1'e göre |
| Ortam sıcaklığı (çalışma) | -40 °C ... 105 °C (kablo, sabit montaj) |
| -20 °C ... 105 °C (Kablo, sabit montaj) |
| Ortam koşulları | |
| Koruma sınıf | IP67 |
| IP67 | |
| Ortam sıcaklığı (çalışma) (Dişi konnektör/erkek konnektör.) | -25 °C ... 85 °C (Fiş / soket) |
| Ortam sıcaklığı (çalışma) (Kablo, esnek montaj) | -20 °C ... 105 °C (Kablo, sabit montaj) |
| Ortam sıcaklığı (çalışma) (Kablo, sabit montaj) | -40 °C ... 105 °C (kablo, sabit montaj) |
| Ateşe dayanıklılık | UL 1581 VW1'e göre |
| Standart tanımlama | M12 yuvarlak konnektör |
| Standartlar/spesifikasyonlar | IEC 61076-2-111 baz alınmıştır |
| Montaj tipi | Arkadan montaj |
| Ürün numarası | 1162569 |
| Ambalaj birimi | 1 pc |
| Açıklama | Sipariş üzerine yapılmış (iade edilemez) |
| Satış Kodu | ABQ |
| Ürün Kodu | ABQYAA |
| GTIN (Küresel Ticari Ürün Numarası) | 4063151173203 |
| Adet Ağırlığı (ambalaj dahil) | 22,22 g |
| Adet ağırlığı (ambalaj hariç) | 22,22 g |
| Gümrük tarife no | 85444290 |
| Menşe ülke | DE |
UNSPSC
| UNSPSC 21.0 | 39121413 |
| EU RoHS | |
| AB RoHS Madde Gerekliliklerini Karşılar | Evet |
| Bilinen Muafiyetler Dahilinde | 6(c) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
|
| EU REACH SVHC | |
| REACH Aday Madde Notu (CAS) | Lead (CAS: 7439-92-1) |
Avantajlarınız
Kompakt cihazlar için: sınırlı bir alanda yüksek güç iletimi
Sahada hızlı bağlantı için elverişli saha montajı cihaz konnektörleri
Müşteriye özel montajlar ve litz teli uzunlukları sağlanır
Sinyal ve güç iletimi için üniform bir Design-in tasarım içinde standart pin atamaları
