FL SWITCH APL 2224-4A-213-PA
-
Industrial Ethernet Switch
1384244
24 portlu Ethernet-APL + PROFIBUS PA saha anahtarı, Bölge 2'ye monte edilebilir, Ex ‘ia’ APL portları, dört adet uplink / yukarı bağlantı portu
Ücretsiz İndirilebilir.
İndirilebilir Dosyalar
Ürün Ayrıntıları
Boyutlu çizim |
|
Genişlik | 270 mm |
Yükseklik | 215 mm |
Derinlik | 127 mm |
Boyutlar ile ilgili not | Derinlik, TH 35-15 DIN ray kullanıldığında geçerlidir (EN 60715 standardına göre). |
Uygulamaya yönelik not | |
Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
Kullanım kısıtlaması | |
EMC açıklaması | EMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın |
Muhafaza malzemesi | Pres döküm alüminyum |
PC |
Ethernet (RJ45) | |
Arabirim adeti | 2 |
Bağlantı yöntemi | RJ45 |
Bağlantı yöntemine ilişkin not | Otomatik müzakere ve autocrossing |
İletim hızı | 10/100 MBit/s |
İletim fiziği | Bakır |
İletim uzunluğu | 100 m (segment başına) |
Sinyal LED'leri | Veri alışı, link durumu |
Kanal sayısı | 2 (RJ45 port) |
Ethernet (SFP) | |
Arabirim adeti | 2 |
Bağlantı yöntemi | SFP |
Bağlantı yöntemine ilişkin not | Tam çift yönlü |
İletim hızı | 100/1000 MBit/s (full duplex) |
İletim fiziği | FO |
İletim uzunluğu | Kullanılan SFP modülüne bağlı olarak |
Kanal sayısı | 2 (SFP portlar) |
Ethernet (APL) | |
Bağlantı yöntemi | Vidalı bağlantı |
Bağlantı yöntemine ilişkin not | APL, tam çift yönlü |
İletim hızı | 10 MBit/s |
İletim fiziği | Bakır |
Kanal sayısı | 24 (APL portları) |
Power Source Equipment (PSE) Port: Class A | |
Power Class | SPAA |
Not | Her bir port yazılım üzerinden yapılandırılabilir |
Nominal çıkış gerilimi | ≥ 9,6 V DC |
Çıkış akımı | ≥ 55,56 mA |
Çıkış gücü | ≥ 0,54 W |
Power Source Equipment (PSE) Port: Sınıf B, 20 m uzunluk | |
Power Class | SPBA |
Not | Her bir port yazılım üzerinden yapılandırılabilir |
Nominal çıkış gerilimi | ≥ 8,9 V DC |
Çıkış akımı | ≤ 100 mA |
Çıkış gücü | ≤ 0,89 W |
Power Source Equipment (PSE) Port: Sınıf B, 200 m uzunluk | |
Power Class | SPBA |
Not | Her bir port yazılım üzerinden yapılandırılabilir |
Nominal çıkış gerilimi | ≥ 8,9 V DC |
Çıkış akımı | ≥ 84 mA |
Çıkış gücü | ≤ 0,739 W |
Power Source Equipment (PSE) Port: Sınıf B, uzunluk 120 m | |
Power Class | SPBA |
Not | Her bir port yazılım üzerinden yapılandırılabilir |
Nominal çıkış gerilimi | ≥ 9,52 V DC |
Çıkış akımı | ≥ 95 mA |
Çıkış gücü | ≤ 0,845 W |
Ürün tipi | Anahtar |
Ürün gamı | Managed Switch 2000 |
MTTF | 37,59 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21) |
19,62 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25) | |
11,6 Yıl (SN 29500 standardı, sıcaklık 70°C, çalışma döngüsü %100) | |
Önemli özellikler | PROFIBUS PA field switch |
Bölge 2'ye monte edilebilir | |
Ex ‘ia’ APL ports | |
dört adet uplink portu | |
İzolasyon karakteristikleri | |
Koruma sınıfı | III (IEC 61140, EN 61140, VDE 0140-1) |
Aşırı gerilim kategorisi | II |
Kirlilik sınıfı | 2 |
Anahtar fonksiyonları | |
Arıza teşhis fonksiyonları | RMON History |
LLDP (Link Layer Discovery Protocol) | |
SNMP-Traps | |
N:1-Portmirroring | |
ACD (Address Conflict Detection) | |
SysLog | |
CRC-Surveillance | |
Filtre fonksiyonları | Quality of Service (8 öncelik sınıfı) |
Class of Service | |
DiffServ/DSCP | |
Port önceliklendirme | |
VLAN (32 VLAN'a kadar) | |
IGMP Snooping/Querier (v1/v2) | |
Auto-Query-Port | |
Extended Multicast Filtering | |
IP parametrelendirme | DHCP client |
DHCP Option 82 (Relay Agent) | |
DHCP-Server (havuz bazlı, port bazlı) | |
BootP | |
DCP (Discovery and Configuration Protocol) | |
MAC adres tablosu | 8k |
Yönetim | Web tabanlı yönetim (HTTP/HTTPS) |
Rol tabanlı kullanıcı yönetimi (LDAP, RADIUS) | |
SNMPv1/v2/v3 | |
Yedekleme | MRP (Media Redundancy Protocol) |
RSTP (Rapid Spanning Tree Protocol) | |
Large Tree Support | |
LACP (Link Aggregation Control Protocol) | |
PROFINET S2 sistem yedekliliği | |
Süre senkronizasyonu | SNTP (Simple Network Time Protocol) |
Akım tüketimi | 5,75 A |
Güç tüketimi | 25 W (Yüksüz) |
maks. 63 W (Maks. yükte 24 Sınıf A port (70°C'de 22 V DC besleme gerilimi)) | |
Nominal durum için maksimum güç kaybı | 50 W (Maks. yükte 24 Sınıf A port (70°C'de 22 V DC besleme gerilimi)) |
Test bölümü | Besleme Gerilimi/spur'lar 1500 V ACrms |
100BASE-T / Spurs 1500 V ACrms | |
SFP / Spurs 1500 V ACrms | |
Spur'lar / Topraklama (Muhafaza) 500 V ACrms | |
Spur blokları / Spur blokları 500 V ACrms | |
Besleme / 100BASE-T 2000 V ACrms | |
100BASE-T / 100BASE-T 2000 V ACrms | |
Besleme / SFP 1500 V ACrms | |
Besleme | |
Besleme gerilimi (DC) | 24 V DC (Yedekleme) |
Besleme gerilim aralığı | 22 V DC ... 30 V DC (Yedekleme) |
Maks. akım tüketimi | 5,75 A |
Akım tüketimi | 5,75 A |
Bağlantı yöntemi | Geçmeli vidalı bağlantı |
İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
Kablo kesiti AWG | 24 ... 12 |
Kablo soyma uzunluğu | 7 mm |
Ortam koşulları | |
Koruma sınıfı | IP20 |
Ortam sıcaklığı (çalışma) | -40 °C ... 70 °C (yatay) |
-40 °C ... 60 °C (dikey) | |
Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
Rakım | 2000 m (maksimum) |
İzin verilen nem (çalışma) | 5 % ... 95 % (yoğunlaşma yok) |
İzin verilen nem (stok/nakliye) | 5 % ... 95 % (yoğunlaşma yok) |
Darbe (çalışma) | 15g (IEC 600868-2-27) |
Titreşim (çalışma) | EN 60068-2-6'ya göre 1g |
ATEX | |
Tanımlama | II 3(1) G Ex ic ec [ia Ga] IIC T4 Gc |
II (1) D [Ex ia Da] IIIC | |
Sertifika | UL 23 ATEX 2992X |
IECEx | |
Tanımlama | Ex ic ec [ia Ga] IIC T4 Gc |
[Ex ia Da] IIIC | |
Sertifika | IECEx UL 23.0028X |
UKEX | |
Tanımlama | II 3(1) G Ex ic ec [ia Ga] IIC T4 Gc |
II (1) D [Ex ia Da] IIIC | |
Sertifika | UL23UKEX2830X |
UL, ABD / Kanada | |
Tanımlama | End. Sür. Eq. E238705 ayrıca listelenmiştir |
End. Sür. Eq. - teh. böl. için E196811 | |
Montaj yeri: Sınıf I, Bölüm 2, Gruplar A, B, C, D T4 | |
Şunlar için kendinden güvenli çıkışlar: Sınıf I, Bölüm 2, Gruplar A, B, C, D; Sınıf II, Gruplar E, F, G; Sınıf III; [Ex ia] Teh. Böl. | |
Sınıf I, Bölge 2, AEx ic ec [ia Ga] IIC T4 Gc, [AEx ia Da] IIIC | |
Ex ic ec [ia Ga] IIC T4 Gc | |
[Ex ia Da] IIIC | |
CCC | |
Tanımlama | Ex ic ec [ia Ga] IIC T4 Gc |
[Ex ia Da] IIIC |
Güvenlik verileri | |
Maks. çıkış gerilimi Uo | 13,23 V |
Maks. çıkış akımı Io | 279,38 mA |
Maks. çıkış gücü Po | 1,66 W |
Güvenlik bazlı maksimum gerilim Um | 60 V |
A, B / IIC: Maks. dış endüktivite Lo / Maks. dış kapasite Co | / 0,5 µF |
C / IIB, IIIC: Maks. dış endüktivite Lo / Maks. dış kapasite Co | / 1,3 µF |
D / IIA, E, F, G, Sınıf III: Maks. dış endüktivite Lo / Maks. dış kapasite Co | / 1,4 µF |
A, B / IIC: Maks. dış endüktivite Lo / Maks. dış kapasite Co | 0,15 mH |
C / IIB, IIIC: Maks. dış endüktivite Lo / Maks. dış kapasite Co | 1,5 mH |
D / IIA, E, F, G, Sınıf III: Maks. dış endüktivite Lo / Maks. dış kapasite Co | 2,6 mH |
Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumluluk (NE 21, IEC 61326-7 için test gereksinimleri APL EMC spesifikasyonlarına göre dikkate alınır) |
EMC direktifleriyle uyum | EN 61000-6-2 EN 61000-4-2 (ESD) Kriter A, ±6 kV kontak deşarjı, ±8 kV hava deşarjı |
EN 61000-6-2 EN 61000-4-3 (elektromanyetik alanlar) Kriter A, Field yoğunluğu: 10 V/m | |
EN 61000-6-2 EN 61000-4-4 (EFT burst) Kriter A, besleme hatları: ±2 kV, sinyal/veri hatları: ±1 kV | |
EN 61000-6-2 EN 61000-4-5 (darbe) Kriter A, ±1 kV besleme hattı L-PE; ±1 kV besleme hattı N-PE; metal muhafazalar için ±1 kV ekranlı I/O sinyal hatları | |
EN 61000-6-2 EN 61000-4-6 (hat parazit dayanımı) Kriter A, 10 Vrms | |
EN 61000-6-2 IEC 61000-4-16 (ortak mod bozulmaları) Kriter A: 10V (10 kHz - 150 kHz) | |
EN 61000-6-4 EN 55011 (parazit yayılımı) Sınıf A | |
Parazite dayanıklılık | EN 61000-6-2 |
Gürültü emisyonu | |
Standartlar/yönetmelikler | EN 61000-6-4 |
Ürün numarası | 1384244 |
Ambalaj birimi | 1 pc |
Satış Kodu | DNN |
Ürün Kodu | DNN128 |
GTIN (Küresel Ticari Ürün Numarası) | 4063151759506 |
Adet Ağırlığı (ambalaj dahil) | 5.260 g |
Adet ağırlığı (ambalaj hariç) | 5.260 g |
Gümrük tarife no | 85176200 |
Menşe ülke | US |
ECLASS
ECLASS-13.0 | 19170401 |
ETIM
ETIM 9.0 | EC000734 |
EU RoHS | |
AB RoHS Madde Gerekliliklerini Karşılar | Evet |
Bilinen Muafiyetler Dahilinde | 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-10
Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
|
EU REACH SVHC | |
REACH Aday Madde Notu (CAS) | Lead (CAS: 7439-92-1) |
Uyumlu Ürünler
-
DT-LAN-CAT.6+ - Aşırı gerilim koruma cihazı 2881007
-
E/NS 35 N - Durdurucu 0800886
-
FL SFP LX40 - Media module 1113081
-
FL SFP LX - Media module 2891767
-
FL SFP SX - Media module 2891754
-
FL SFP SX2 - Media module 2702397
-
FL SFP FX SM - Media module 2891082
-
FL SFP FE WDM20-A - Media module 2702437
-
TTC-6P-3-APL-24DC-UT-I - Aşırı gerilim koruma cihazı 1635592
-
TTC-6P-3-APL-EX-24DC-UT-I - Aşırı gerilim koruma cihazı 1635587
Avantajlarınız
Dört branşmanın altı izolasyon grubu
Yedekli güç bağlantıları
APL yönetilebilir anahtar
Yukarıdan aşağıya kablolama sonlandırmaları
PROFINET yönetilebilir anahtar
Dinamik yeniden yapılandırma
Proxy imkanı

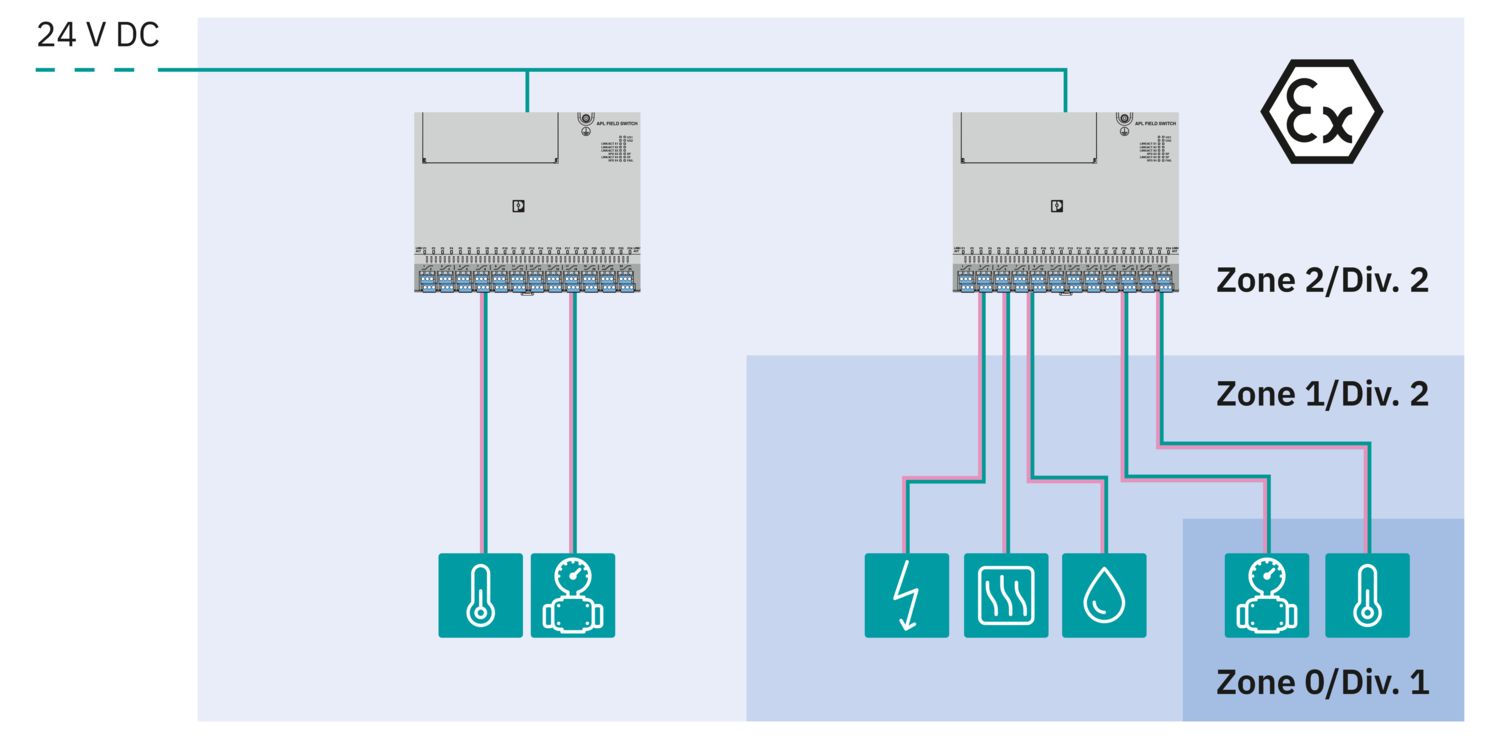

2-WISE, FISCO veya kendinden güvenli varlık parametrelerini kullanarak Bölge 1/0 tehlikeli konumlardaki Ex ia cihazlara bağlanır
Küresel onaylar
MRP ve S2 PROFINET Sistem Yedekliliği
