Bu cihaz dijital sinyal kazanımı için kullanılır.
FLS PB M12 DI 8 M12
-
Dağıtılmış I/O cihazı
2736123
PROFIBUS stand-alone cihazında 8 dijital giriş vardır. M12 bağlantısı hızlı bağlantı teknolojisiyle yapılır. 24 V DC besleme kısa devre ve aşırı yüke karşı korunur. Cihazın nominal akımı 600 mA'dir.
Ücretsiz İndirilebilir.
İndirilebilir Dosyalar
Ürün Ayrıntıları

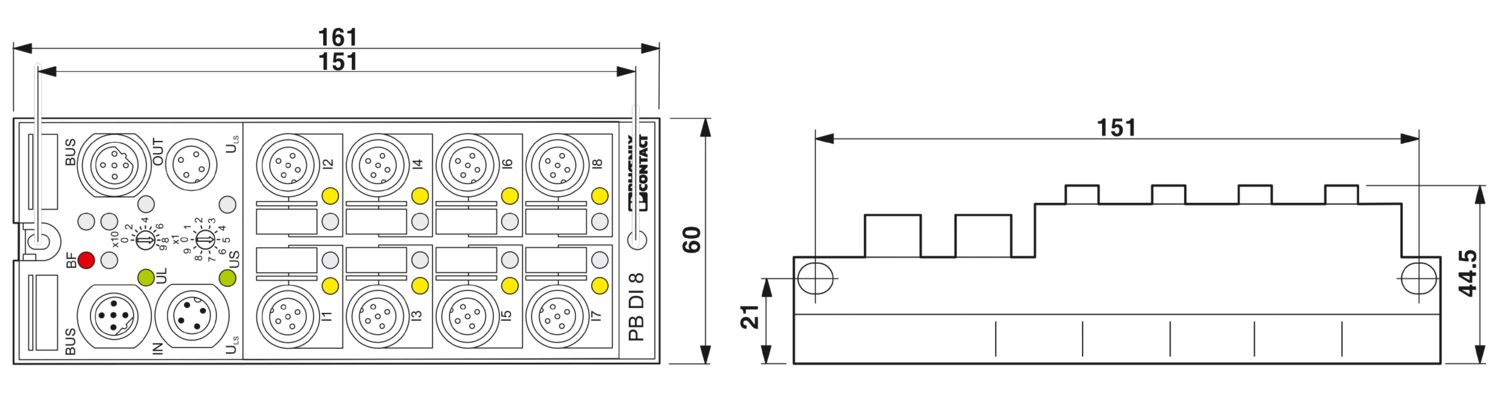

| Boyutlu çizim |
|
| Genişlik | 60 mm |
| Yükseklik | 161 mm |
| Derinlik | 44,5 mm |
| Delik aralığı | 151 mm |
| PROFIBUS DP | |
| Bağlantı yöntemi | 2x M12 geçmeli konnektörler, B-kodlu |
| Bağlantı noktası adlandırması | Bakır kablo |
| Kutup sayısı | 5 |
| İletim hızı | 9,6 kBit/s ... 12 MBit/s (Otomatik iletim hızı algılaması) |
| İletim fiziği | PROFIBUS DP-uyumlu bakır kablo |
| Adres boşluk ataması | 1 ... 99, set edilebilir |
| Sistem limitleri | |
| Bağlanabilir lokal bus cihazlarının sayısı | 0 |
| Parametre kanallı cihaz sayısı | 0 |
| Modül | |
| ID kod (hex) | 066B |
| Giriş adres alanı | 8 Bit |
| Çıkış adres alanı | 8 Bit |
| Kayıt uzunluğu | 8 Bit |
| Dijital: | |
| Giriş ismi | Dijital girişler |
| Giriş tanımlaması | IEC 61131-2 tip 1 |
| Giriş sayısı | 8 |
| Bağlantı yöntemi | M12 konnektör |
| Bağlantı sistemi | 2, 3, 4 telli |
| Giriş gerilimi | 24 V DC |
| Giriş gerilim aralığı "0" sinyali | -30 V DC ... 5 V DC |
| Giriş gerilim aralığı "1" sinyali | 13 V DC ... 30 V DC |
| Nominal giriş gerilimi UIN | 24 V DC |
| Filtre süresi | 3 ms |
| Koruma devresi | Polarite koruma |
| Ürün tipi | I/O bileşeni |
| Ürün gamı | Fieldline |
| Tasarım | Blok tasarım |
| Kanal sayısı | 8 |
| Potansiyeller | |
| Besleme gerilimi UL | 24 V DC |
| UL beslemesi | maks. 4 A |
| UL'deki akım tüketimi | tip. 35 mA |
| maks. 100 mA | |
| Besleme gerilimi US | 24 V DC |
| US beslemesi | maks. 4 A |
| US'deki akım tüketimi | tip. 5 mA (artı sensör akımı) |
| maks. 700 mA | |
| Besleme: Modül elektronikleri | |
| Bağlantı yöntemi | M12 konnektör, A-kodlu |
| Tanım | UL |
| Besleme gerilimi | 24 V DC |
| Besleme gerilim aralığı | 18 V DC ... 30 V DC (dalgalanma dahil) |
| Elektriksel izolasyon/gerilim aralıklarının izolasyonu | |
| Test gerilimi: 24 V besleme (bus lojikleri) / FE | 500 V AC, 50 Hz, 1 dk |
| Test gerilimi: 24 V besleme (bus lojikleri) / Dijital girişler (sensör besleme) | 500 V AC, 50 Hz, 1 dk |
| Test gerilimi: Bus bağlantısı / FE | 500 V AC, 50 Hz, 1 dk |
| Test gerilimi: Bus bağlantısı / Dijital girişler (sensör besleme) | 500 V AC, 50 Hz, 1 dk |
| Test gerilimi: FE / Dijital girişler (sensör besleme) | 500 V AC, 50 Hz, 1 dk |
| Bağlantı yöntemi | M12 konnektör |
| Ortam koşulları | |
| Ortam sıcaklığı (çalışma) | -25 °C ... 60 °C |
| Koruma sınıfı | IP65/IP67 |
| Hava basıncı (çalışma) | 80 kPa ... 106 kPa (deniz seviyesinden 2000 m’ye kadar) |
| Hava basıncı (stok/nakliye) | 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar) |
| Ortam sıcaklığı (stok/nakliye) | -25 °C ... 85 °C |
| İzin verilen nem (stok/nakliye) | 95 % |
| Koruma sınıfı | III (IEC 61140, EN 61140, VDE 0140-1) |
| Montaj tipi | Duvara montaj |
Avantajlarınız
Esnek güç besleme konsepti
Diyagnostik ve durum göstergeleri
SPEEDCON hızlı kilitleme sistemi
Kısa devre ve aşırı yük koruması
M12 bağlantı fişi ile tutarlı bağlantı
Doğrudan erişilebilen adres kodlama anahtarı
