EMG 22-REL/KSR-G 24/TRP12 - Hibrid röle - 2952156

Ürün özellikleri

Ürün tipi	Röle Modülü
Uygulama	Üniversal
Çalışma modu	100% çalışma faktörü
Mekanik çalışma ömrü	yaklaşık 5x 10⁷ çevrim
İzolasyon karakteristikleri
İzolasyon	Ana izolasyon
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	2
Veri yönetimi durumu
Son veri yönetimi tarihi	19.03.2025

Elektriksel özellikler

Nominal durum için maksimum güç kaybı	0,5 W
Test gerilimi (Bobin/kontak)	4 kV AC (50 Hz, 1 dak., bobin/kontak)

Giriş verileri

Bobin tarafı
Nominal giriş gerilimi U_N	24 V DC
Giriş gerilim aralığı	21,6 V DC ... 26,4 V DC
U_N'ye ilişkin giriş gerilimi aralığı	0,9 ... 1,1
Sürücü ve fonksiyon	tek durumlu
U_N'de tipik giriş akımı	21 mA
Tipik tepki süresi	9 ms
Tipik bırakma zamanı	10 ms

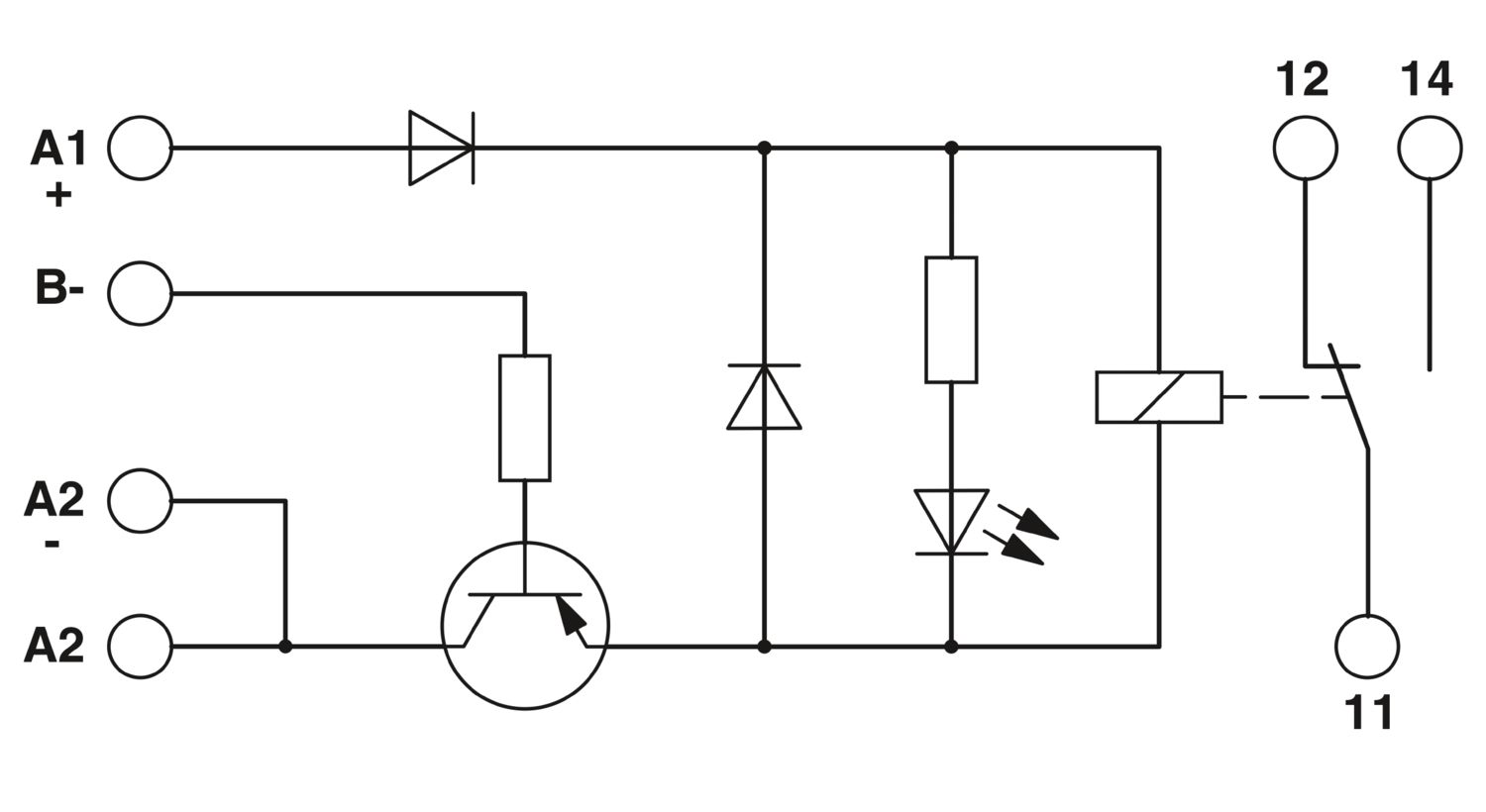

Koruma devresi	Polarite koruma; Polarite koruma diyodu
Koruma devresi		Ters gerilim diyodu; Ters gerilim diyodu
Çalışma gerilimi göstergesi	Sarı LED
Nominal kontrol gerilimi	12 V DC
Minimum kontrol gerilimi	-6,9 V DC
Maksimum kontrol gerilimi	-13,2 V DC
Minimum kontrol akımı	0,6 mA
Maksimum kontrol akımı	1 mA
Kontrol
Nominal kontrol gerilimi	12 V DC
Minimum kontrol gerilimi	-6,9 V DC
Maksimum kontrol gerilimi	-13,2 V DC
Minimum kontrol akımı	0,6 mA
Maksimum kontrol akımı	1 mA

Çıkış verileri

Anahtarlama
Kontak tipi	Tek kontak, 1 enversör kontak
Şalter kontağı tipi	Tek kontak
Kontak malzemesi	AgNi
Maksimum anahtarlama gerilimi	250 V AC/DC
Sürekli sınır akımı	5 A
Maksimum kalkış akımı	8 A
Kesme seviyesi (omik yük) maks.	120 W (24 V DC için)
	60 W (48 V DC için)
	50 W (60 V DC için)
	50 W (110 V DC için)
	80 W (220 V DC için)
	1250 VA (250 V AC için)

Bağlantı verisi

Ölçüler

Malzeme teknik özellikleri

Renk	yeşil (RAL 6021)

Çevresel koşullar ve gerçek hayat koşulları

Ortam koşulları
Ortam sıcaklığı (çalışma)	-20 °C ... 50 °C
Ortam sıcaklığı (stok/nakliye)	-20 °C ... 70 °C

Standartlar ve yönetmelikler

Standartlar/yönetmelikler	IEC 60664
	IEC 60664-1

Montaj

Montaj tipi	DIN rayı montajı
Montaj açıklaması	Sıralar halinde boşluk bırakmadan
Montaj pozisyonu	herhangibir

Ürün numarası	2952156
Ambalaj birimi	10 pc
Açıklama	Sipariş üzerine yapılmış (iade edilemez)
Satış Kodu	CK6
Ürün Kodu	DK61A1
Katalog Sayfası	Sayfa 455C-5-2017
GTIN (Küresel Ticari Ürün Numarası)	4017918084325
Adet Ağırlığı (ambalaj dahil)	64,97 g
Adet ağırlığı (ambalaj hariç)	64,97 g
Gümrük tarife no	85364190
Menşe ülke	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
EU REACH SVHC
REACH Aday Madde Notu (CAS)	%0,1 wt oranını aşan hiçbir madde yok

EMG 22-REL/KSR-G 24/TRP12 - Hibrid röle

2952156
