CSA
Onay kimliği: 13631| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| 300 V | 30 A | 26 - 10 |

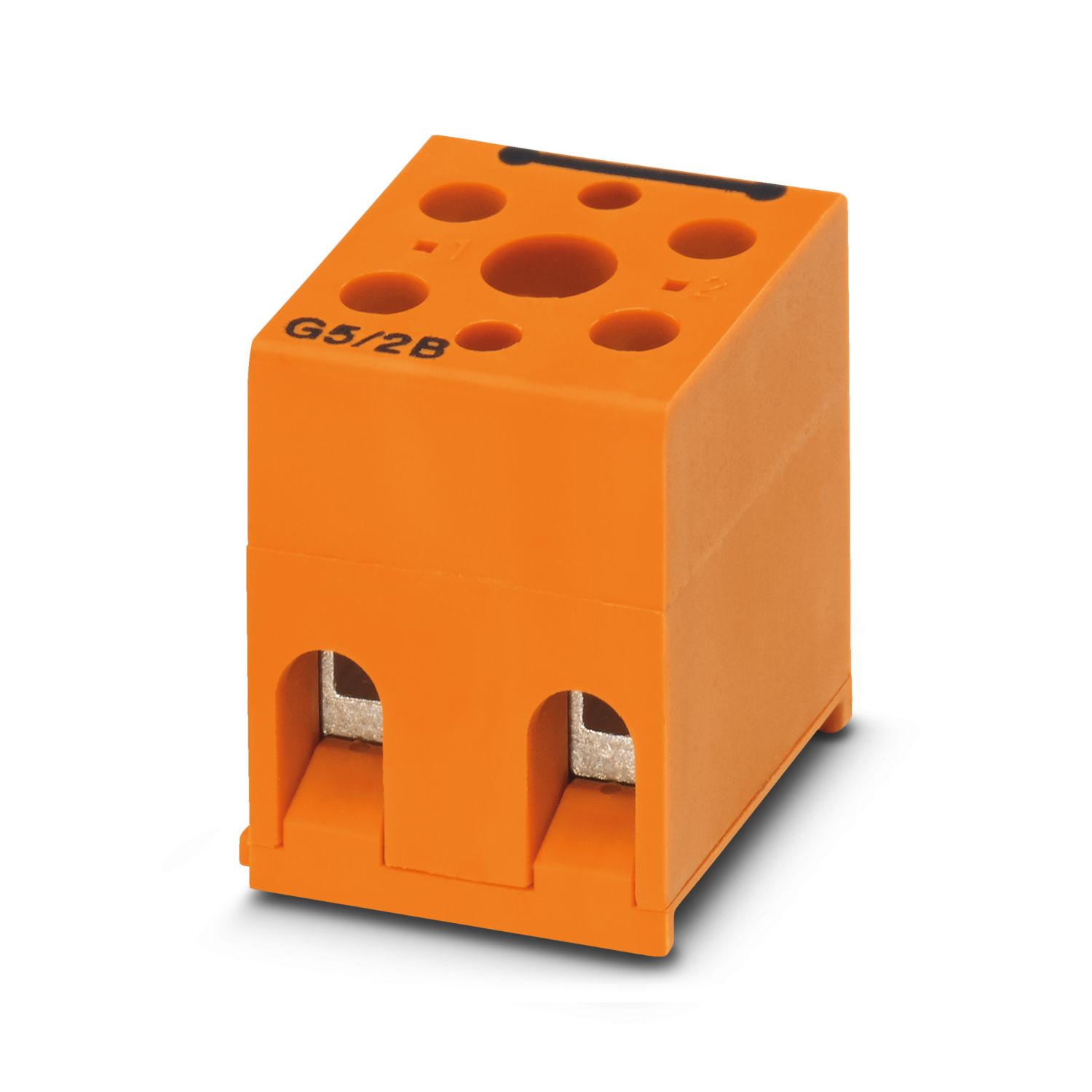

G 5/ 2 B
-
Cihaz klemensi
2716305
Cihaz klemensi, nom. gerilim: 500 V, nominal akım: 32 A, bağlantı sayısı: 4, pin sayısı: 2, bağlantı yöntemi: Vidalı bağlantı, Nominal kesit alanı: 4 mm2, kesit alanı: 0,2 mm2 - 4 mm2, montaj tipi: direkt vidalı bağlantı, renk: turuncu
Ürün Ayrıntıları
| Ürün tipi | Geçiş klemensi |
| Ürün gamı | G |
| Kutup sayısı | 2 |
| Bağlantı sayısı | 4 |
| Satır sayısı | 1 |
| Potansiyeller | 1 |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 3 |
| Nominal darbe gerilimi | 6 kV |
| Nominal durum için maksimum güç kaybı | 1,02 W |
| Kat başına bağlantı sayısı | 4 |
| Nominal kesit | 4 mm² |
| Vida yivi | M3 |
| Sıkma torku | 0,6 ... 0,8 Nm |
| Kablo soyma uzunluğu | 8 mm |
| İç silindirik gösterge | A3 |
| Standarda uygun bağlantı | IEC 60947-7-1 |
| İletken kesiti, tek telli | 0,2 mm² ... 4 mm² |
| Kesit AWG | 24 ... 12 (IEC uyarınca dönüştürülmüş) |
| Esnek iletken kesiti | 0,2 mm² ... 4 mm² |
| İletken kesiti, çok telli [AWG] | 24 ... 12 (IEC uyarınca dönüştürülmüş) |
| Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler) | 0,25 mm² ... 4 mm² |
| Çok telli iletken kesiti (plastik kılıflı yüksük) | 0,25 mm² ... 2,5 mm² |
| Aynı kesit alanlı 2 iletken, tek damarlı | 0,2 mm² ... 1,5 mm² |
| Aynı kesit alanlı 2 iletken, çok damarlı | 0,2 mm² ... 1,5 mm² |
| Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan | 0,25 mm² ... 1,5 mm² |
| Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan | 0,5 mm² ... 1 mm² |
| Nominal akım | 32 A |
| Maksimum yük akımı | 32 A (4 mm² iletken kesit alanı) |
| Nominal gerilim | 500 V |
| Nominal kesit alanı | 4 mm² |
| Boyutlu çizim |
|
| Genişlik | 20 mm |
| Yükseklik | 22 mm |
| Derinlik | 24 mm |
| Delik çapı | 3,2 mm |
| Renk | turuncu (RAL 2003) |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| İzolasyon malzeme grubu | I |
| Yalıtım malzemesi | PA |
| Soğukta statik izolasyon malzemesi uygulaması | -60 °C |
| Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B) | 130 °C |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Yüzey yanmazlığı NFPA 130 (ASTM E 162) | geçti |
| Özel optik duman yoğunluğu NFPA 130 (ASTM E 662) | geçti |
| Duman gazı zehirliliği NFPA 130 (SMP 800C) | geçti |
| Aşırı gerilim testi | |
| Test gerilimi set değeri | 7,3 kV |
| Sonuç | Test geçildi |
| Sıcaklık artış testi | |
| Gereksinim sıcaklık artış testi | Sıcaklık artışı ≤ 45 K |
| Sonuç | Test geçildi |
| Kısa süreli dayanım akımı 4 mm² | 0,48 kA |
| Sonuç | Test geçildi |
| Güç frekansı dayanım gerilimi | |
| Sonuç | Test geçildi |
| Genel | |
| Klemens montajı | Ürünün montaj yüzeyine tutturulması sırasında orta vidayı sıkarken, lütfen muhafazanın hasar görmediğinden emin olun |
| Mekanik veriler | |
| Açık yan taraf | Hayır |
| Mekanik kuvvet | |
| Sonuç | Test geçildi |
| İletken hasarı ve gevşemesi için test | |
| Dönme hızı | 10 (+/- 2) rpm |
| Devir | 135 |
| Kablo kesiti/ağırlık | 0.2 mm2/0.2 kg |
| 1.5 mm2/0.4 kg | |
| 4 mm²/0,9 kg | |
| Sonuç | Test geçildi |
| İğne ucu alevi testi | |
| İfşa süresi | 30 s |
| Osilasyon/geniş bant gürültüsü | |
| Spesifikasyon | DIN EN 50155 (VDE 0115-200):2018-05 |
| Şoklar | |
| Test talimatları | X-, Y- ve Z-eksenleri (pozitif ve negatif) |
| Ortam koşulları | |
| Ortam sıcaklığı (çalışma) | -60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.) |
| Ortam sıcaklığı (stok/nakliye) | -25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C) |
| Ortam sıcaklığı (montaj) | -5 °C ... 70 °C |
| Ortam sıcaklığı (aktivasyon) | -5 °C ... 70 °C |
| İzin verilen nem (çalışma) | 20 % ... 90 % |
| İzin verilen nem (stok/nakliye) | 30 % ... 70 % |
| Standarda uygun bağlantı | IEC 60947-7-1 |
| Montaj tipi | direkt vidalı bağlantı |
| Klemens montajı | Ürünün montaj yüzeyine tutturulması sırasında orta vidayı sıkarken, lütfen muhafazanın hasar görmediğinden emin olun |
Avantajlarınız
Dokunmaya dayanıklı şok koruma
