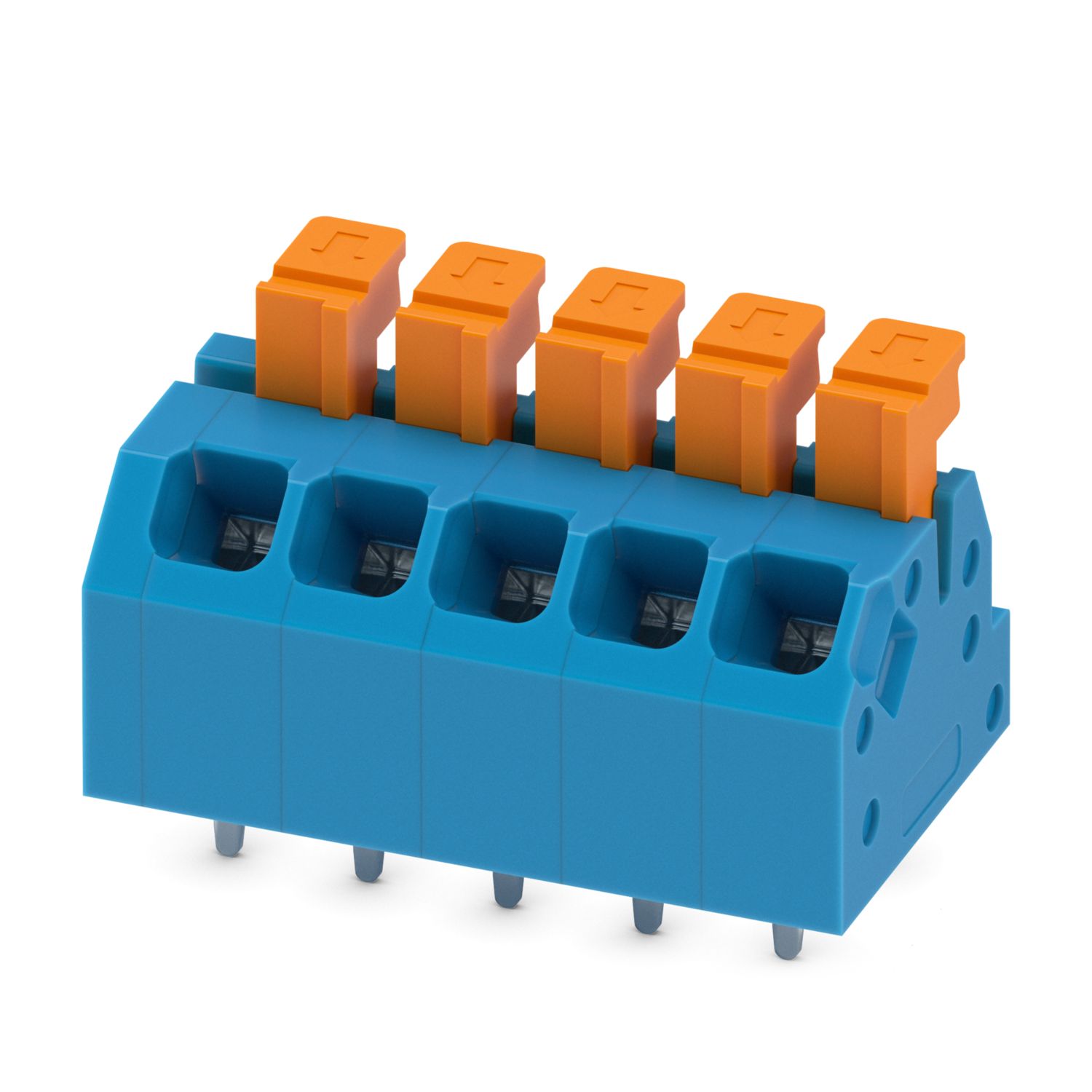

Baskılı devre levhası terminali, nominal akım: 13,5 A, anma gerilimi (III/2): 160 V, nominal kesit: 1 mm2, sıra sayısı: 1, sıra başına kutup sayısı: 5, ürün gamı: SPTAF 1/..-LL, pin aralığı: 3,5 mm, bağlantı yöntemi: Push-in yaylı bağlantı, montaj: Dalga lehimleme, kablo/PCB bağlantı yönü: 45 °, renk: mavi, Pin dizilimi: Lineer pinleme, Pin uzunluğu [P]: 2,6 mm, potansiyel başına lehim pini sayısı: 2, ambalaj tipi: karton ambalajlı
| Ürün tipi | Baskılı devre levhası terminali |
| Ürün gamı | SPTAF 1/..-LL |
| Ürün grubu | COMBICON Terminals S |
| Kutup sayısı | 5 |
| Pin aralığı | 3,5 mm |
| Satır sayısı | 1 |
| Pin dizilimi | Lineer pinleme |
| Potansiyel başına lehim pini | 2 |
| Özellikler | |
| Nominal akım IN | 13,5 A |
| Nominal gerilim UN | 160 V |
| Nominal gerilim (III/3) | 160 V |
| Nominal aşırı gerilim (III/3) | 2,5 kV |
| Nominal gerilim (III/2) | 160 V |
| Nominal aşırı gerilim (III/2) | 2,5 kV |
| Anma gerilimi (II/2) | 320 V |
| Nominal aşırı gerilim (II/2) | 2,5 kV |
| Bağlantı teknolojisi | |
| Nominal kesit alanı | 1 mm² |
| İletken bağlantısı | |
| Bağlantı yöntemi | Push-in yaylı bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 0,75 mm² (Tek telli bir 0,75 mm² iletken bağlarken ve konumlandırırken, klemense etkiyebilecek mekanik çapraz kuvvetler, yanal destek tarafından absorbe edilmelidir.) |
| 0,34 mm² ... 0,75 mm² (Push-in bağlantı) | |
| İletken kesiti, çok damarlı | 0,2 mm² ... 1 mm² |
| Kablo kesiti AWG | 24 ... 18 |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,25 mm² ... 0,5 mm² (Açık bağlantı noktalı iletken bağlantısı) |
| 0,5 mm² ... 0,5 mm² (Push-in bağlantı) | |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,25 mm² ... 0,5 mm² (Açık bağlantı noktalı iletken bağlantısı) |
| 0,5 mm² ... 0,5 mm² (Push-in bağlantı) | |
| Kablo soyma uzunluğu | 8 mm |
| Montaj tipi | Dalga lehimleme |
| Pin dizilimi | Lineer pinleme |
| Malzeme verisi - kontak | |
| Not | WEEE/RoHS uyumlu, IEC 60068-2-82/JEDEC JESD 201 uyarınca ipliksi bulundurmaz |
| Kontak malzemesi | Cu alaşımı |
| Yüzey özellikleri | sıcak daldırmalı kalay kaplı |
| Metal yüzey bağlantı noktası (üst katman) | Kalay (2 - 4 µm Sn) |
| Metal yüzey lehim alanı (üst katman) | Kalay (2 - 4 µm Sn) |
| Malzeme verisi - muhafaza | |
| Renk (Muhafaza) | mavi (5015) |
| Yalıtım malzemesi | PA |
| İzolasyon malzeme grubu | I |
| IEC 60112'ye göre CTI | 600 |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| EN 60695-2-12'ye göre akkor tel yanmazlık indisi GWFI | 850 |
| EN 60695-2-13'e göre akkor tel tutuşma sıcaklığı GWIT | 775 |
| EN 60695-10-2'ye göre küre basınç testi için sıcaklık | 125 °C |
| Malzeme verileri - işletim elemanı | |
| Renk (İşletim elemanı) | turuncu (2003) |
| Yalıtım malzemesi | PBT |
| İzolasyon malzeme grubu | IIIa |
| IEC 60112'ye göre CTI | 275 |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Uygulamaya yönelik not | Kablo yalıtımının izin verilen maksimum dış çapı ≤ 3 mm olmalıdır |
| Boyutlu çizim |
|
| Pin aralığı | 3,5 mm |
| Genişlik [g] | 19 mm |
| Yükseklik [y] | 13,5 mm |
| Uzunluk [l] | 11 mm |
| Kurulu durumda yükseklik | 10,9 mm |
| Lehim pin uzunluğu [P] | 2,6 mm |
| Pin ölçüleri | 0,75 x 0,3 mm |
| PCB tasarımı | |
| Pin aralığı | 5 mm |
| Delik çapı | 1,1 mm |
| İletken hasarı ve gevşemesi için test | |
| Spesifikasyon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sonuç | Test geçildi |
| Tekrarlanan takma ve çıkarma | |
| Spesifikasyon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sonuç | Test geçildi |
| Çekme testi | |
| Spesifikasyon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Kablo kesiti/kablo tipi/çekme kuvveti ayar noktası/gerçek değer | 0,2 mm² / sabit / > 10 N |
| 0,25 mm² / çok damarlı / > 10 N | |
| 1,5 mm² / sabit / > 40 N | |
| 1,5 mm² / çok damarlı / > 40 N | |
| Sıcaklık artış testi | |
| Spesifikasyon | IEC 60947-7-4:2013-08 |
| Gereksinim sıcaklık artış testi | PCB klemensinin ortam sıcaklığı ve sıcaklık artışı toplamı üst sınır sıcaklığını aşmayacaktır. |
| Kısa süreli dayanım akımı | |
| Spesifikasyon | IEC 60947-7-4:2013-08 |
| İzolasyon direnci | |
| Spesifikasyon | DIN EN 60512-3-1:2003-01 |
| Izolasyon direnci, bitişik kutuplar | > 5 MΩ |
| Hava klerans ve sürünme mesafeleri | | |
| Spesifikasyon | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| İzolasyon malzeme grubu | I |
| Karşılaştırmalı izleme dizini (IEC 60112) | CTI 600 |
| Nominal izolasyon gerilimi (III/3) | 160 V |
| Nominal aşırı gerilim (III/3) | 2,5 kV |
| minimum klerans değeri - homojen olmayan saha (III/3) | 1,5 mm |
| minimum krepaj mesafesi (III/3) | 2 mm |
| Nominal izolasyon gerilimi (III/2) | 160 V |
| Nominal aşırı gerilim (III/2) | 2,5 kV |
| minimum klerans değeri - homojen olmayan saha (III/2) | 1,5 mm |
| minimum krepaj mesafesi (III/2) | 0,8 mm |
| Nominal izolasyon gerilimi (II/2) | 320 V |
| Nominal aşırı gerilim (II/2) | 2,5 kV |
| minimum klerans değeri - homojen olmayan saha (II/2) | 1,5 mm |
| minimum krepaj mesafesi (II/2) | 1,6 mm |
| Titreşim testi | |
| Spesifikasyon | IEC 60068-2-6:2007-12 |
| Frekans | 10 - 150 - 10 Hz |
| Süpürme hızı | 1 oktav/dk |
| Büyüklük | 0,35 mm (10 Hz ... 60,1 Hz) |
| Hızlanma | 5g (60,1 Hz ... 150 Hz) |
| Her eksen için test süresi | 2,5 h |
| Test talimatları | X-, Y- ve Z-eksenleri |
| Kızgın tel testi | |
| Spesifikasyon | IEC 60695-2-10:2013-04 |
| Sıcaklık | 850 °C |
| İfşa süresi | 5 s |
| Yaşlanma | |
| Spesifikasyon | IEC 60947-7-4:2013-08 |
| Ortam koşulları | |
| Ortam sıcaklığı (çalışma) | -40 °C ... 100 °C (zayıflama eğrisine bağlıdır) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 70 °C |
| Göreceli nem (stok/nakliye) | 30 % ... 70 % |
| Ortam sıcaklığı (montaj) | -5 °C ... 100 °C |
| Ambalaj tipi | karton ambalajlı |
| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| B | ||||
| Saha kablolaması | 300 V | 7 A | 24 - 18 | |
| D | ||||
| Saha kablolaması | 300 V | 7 A | 24 - 18 | |
| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| keine | ||||
| 160 V | 13,5 A | 0,2 - 1 | ||
