Phoenix Contact acil durdurma anahtarları, emniyet fonksiyonu bulunan elektromekanik anahtarlama cihazlarıdır. Bedensel yaralanmayı ve maddi hasarı önlemek veya minimize etmek amacıyla, makineleri güvenli biçimde kapatmak veya durdurmak için kullanılırlar. Portföy, bir modüler sistemin yanı sıra önceden konfigüre edilmiş bir çözüm içerir. Önceden konfigüre edilmiş acil durdurma anahtarı, hemen kullanıma hazırdır ve bir yassı fiş aracılığıyla bağlanmıştır. Kompakt tasarımı sayesinde, acil durdurma anahtarı esnek biçimde kullanılabilir ve pek çok çeşit kontrol noktasına takılabilir. Gerekiyorsa, acil durdurma anahtarı, kapatılmış ve henüz hazır olmayan makineler ve sistem parçaları için devre dışı bırakılabilir.

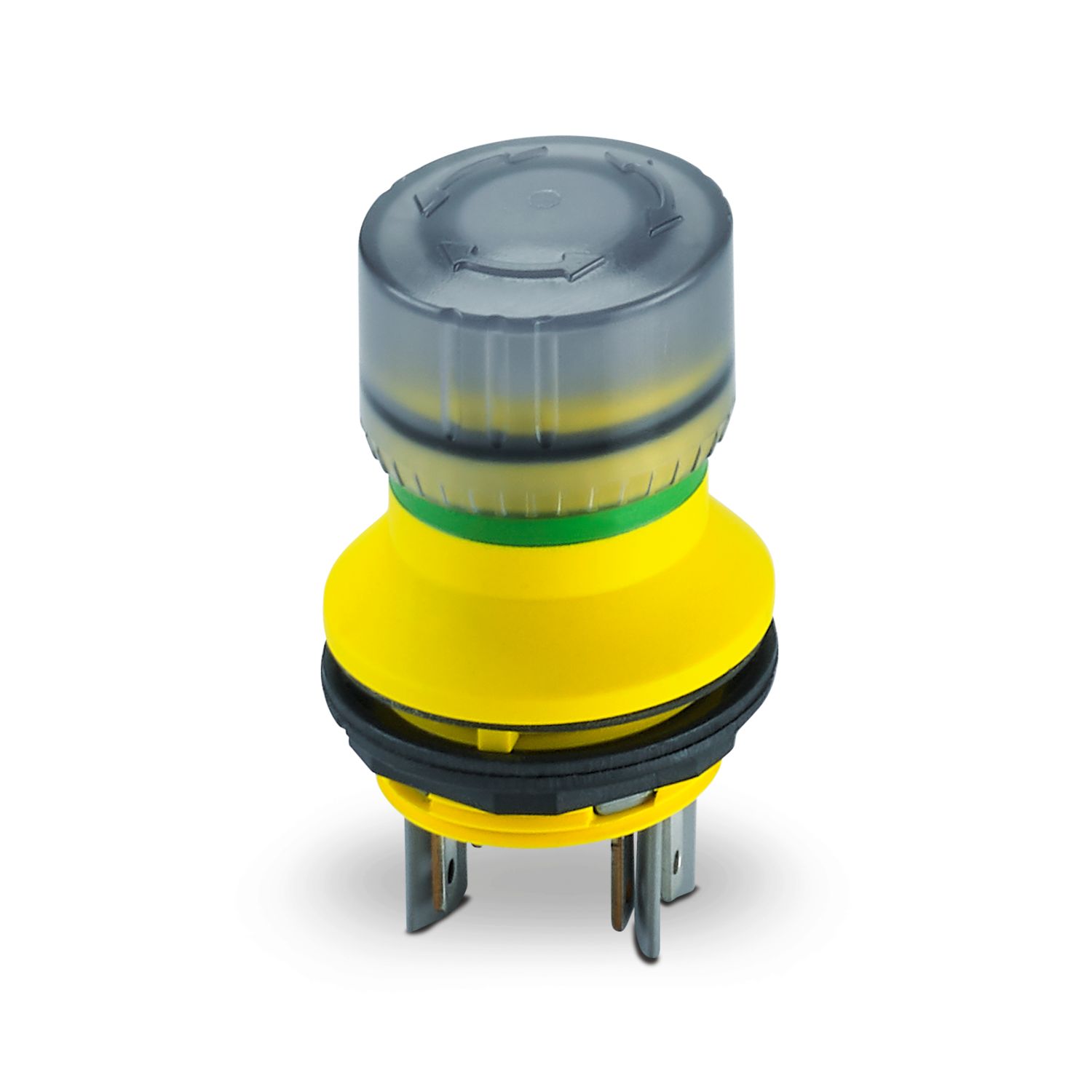

PSR-ESS-M0-H220-2001-C
-
Acil duruş anahtarı
1221739
PL e'ye (EN ISO 13849-1), SIL 3'e (EN IEC 62061) kadar kullanıma uygun değerlendirme ünitesi ile birlikte acil duruş anahtarı, hazır durumu belirtmek için aydınlatma, panel montaj, spade bağlantı
Ücretsiz İndirilebilir.
İndirilebilir Dosyalar
Ürün Ayrıntıları
| Uygulamaya yönelik not | |
| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| Ürün tipi | Acil durdurma anahtarı |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | II |
| Kirlilik sınıfı | 2 |
| Nominal darbe gerilimi | 2,5 kV |
| Kontak bilgisi | |
| Gerilim | maks. (bkz yük sınır akımı) |
| Akım | maks. (bkz yük sınır akımı) |
| Kontak tipi | 2 force guided N/C kontak |
| Kontak malzemesi | AgNi |
| Elektriksel işletme ömrü | 50.000 anahtarlama çevrimi |
| Mekanik çalışma ömrü | 50.000 anahtarlama çevrimi |
| Zıplama zamanı | < 10 ms |
| IEC/EN 60947-5-1 uyarınca yük sınır akımı | |
| Kullanım kategorisi | AC15 |
| DC13 | |
| Standart | IEC/EN 60947-5-1 |
| Nominal İzolasyon gerilimi Vi | 250 V |
| Aydınlatma | |
| Besleme gerilimi | 2 V |
| Besleme akımı | maks. 30 mA (tavsiye edilen: 15 mA ... 20 mA) |
| Direnç | 0 Ω (harici seri direnç gereklidir, örn. 1.2 kΩ, 24 V'ta 1 W) |
| Bağlantı yöntemi | Maça bağlantı |

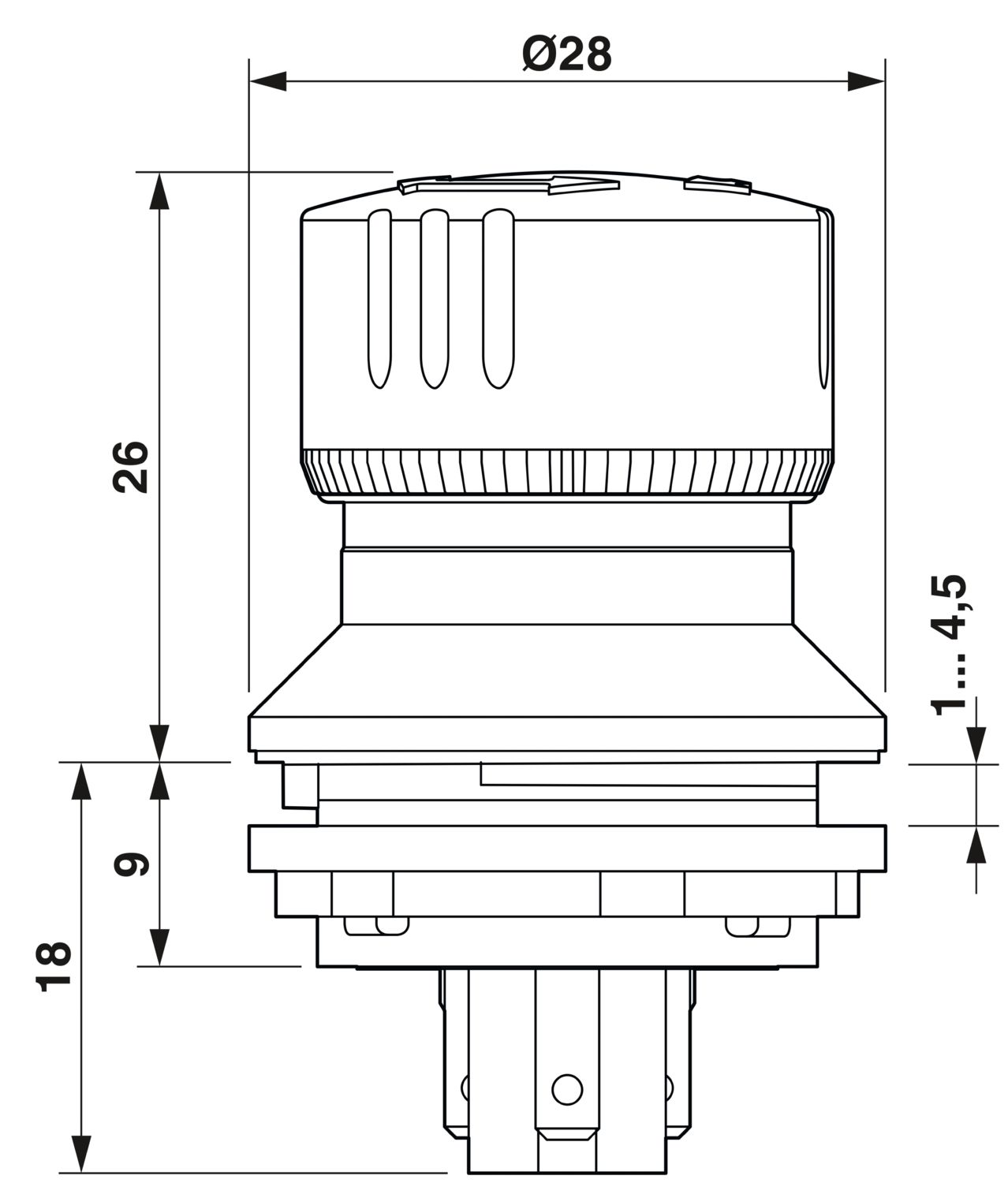

| Boyutlu çizim |
|
| Derinlik | 44 mm |
| Çap | 28 mm |
| Renk (Mantar başlı düğme, aydınlatmalı) | kırmızı (RAL 3001) |
| Renk (Mantar başlı düğme) | gri (RAL 7042) |
| Renk (Ön çerçeve) | sarı (RAL 1018) |
| UL 94'e uygun yanmazlık sınıfı | V2 (Aktüatör) |
| V0 (Kontak elemanı) | |
| Muhafaza malzemesi | PA/PC |
| Ortam koşulları | |
| Koruma sınıfı | IP65/IP67 (uygun montaj alanında profesyonel montajlı) |
| Ortam sıcaklığı (çalışma) | -25 °C ... 70 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Maksimum yükseklik | maks. 2000 m (Deniz seviyesinin üzerinde) |
| Şok | 15 g / 11 ms, IEC 60068-2-27 uyarınca |
| Titreşim (çalışma) | 10 Hz ... 500 Hz, 0.35 genlik, 5g, (IEC 60068-2-6 uyarınca) |
| Montaj tipi | Panel montaj |
| Montaj açıklaması | Montaj somunu torku: 1.3 Nm … 1.9 Nm |
| Montaj pozisyonu | herhangibir |
UL onaylı
Onay kimliği: E519465Fonksiyonel güvenlik
Onay kimliği: B 029429 0031EAC
Onay kimliği: RU*DE*B*00073/21
Avantajlarınız
Kompakt tasarım sayesinde esnek kullanım
Yassı fiş ile kolay bağlantı
Renk kodlu anahtarlama konumu göstergesi ile, hızlı ve yerinde diyagnostik
Uygun değerlendirme cihazı bulunan uygulamalarda, PL e (EN ISO 13849-1), SIL 3 (EN IEC 62061) seviyesine kadar kullanım için uygun
Aydınlatmalı aktif/inaktif durum göstergesi ile artırılmış mesleki güvenlik
