F-MS-T1/T2 50/FM
-
Scaricatore di corrente atmosferica/sovratensione tipo 1/2
2801135

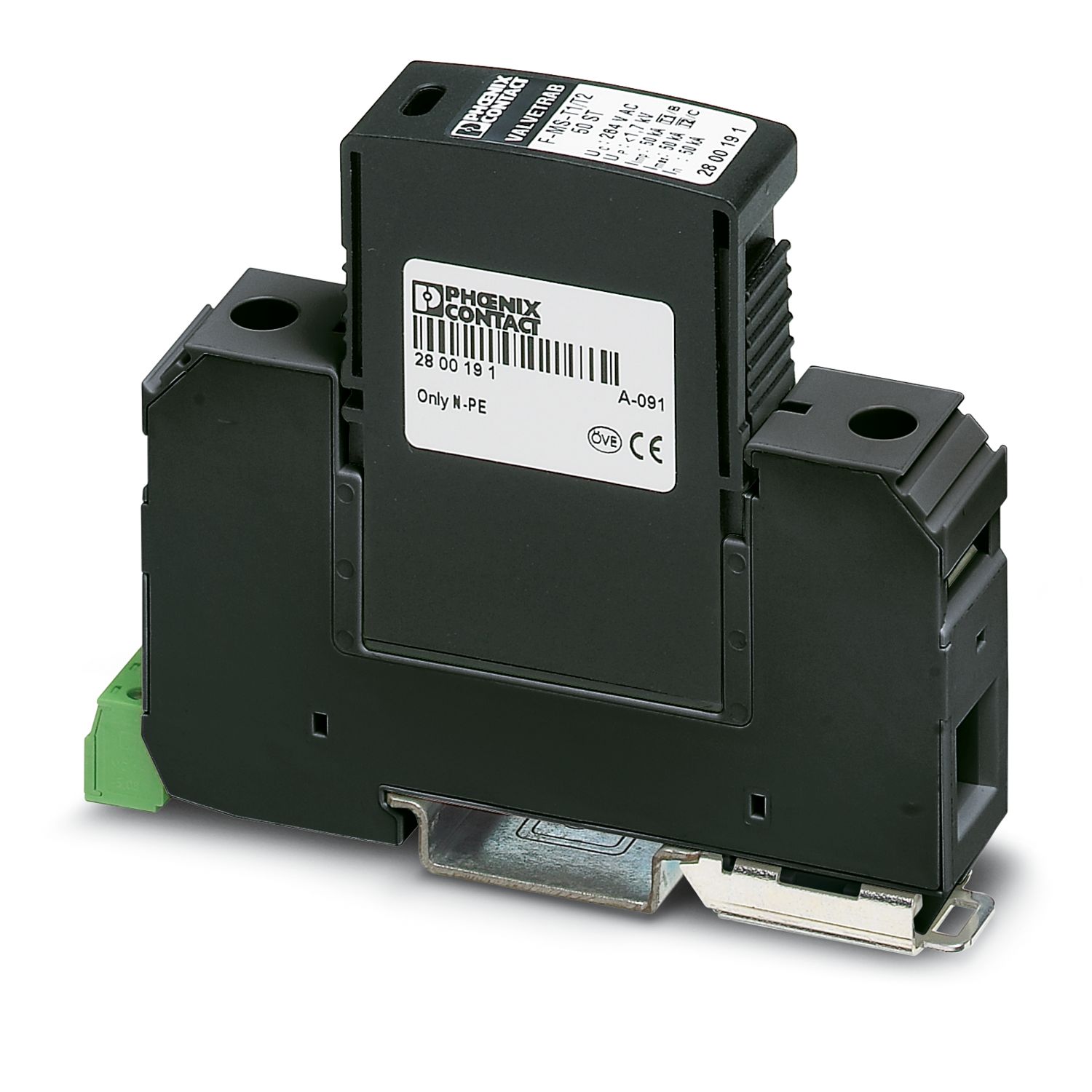

Scaricatore di corrente atmosferica/di sovratensioni, costituito da elemento base e spina di protezione con spinterometro a corrente cumulativa N-PE e contatto FM, per montaggio su NS 35/7,5. Largh. custodia: 17,5 mm (1TE)
Dettagli prodotto
| Tipo di prodotto | Combinazione scaricatori |
| Famiglia di prodotti | VALVETRAB MS |
| Classe di prova IEC | I / II |
| T1 / T2 | |
| I | |
| Tipo EN | T1 / T2 |
| Sistema di alimentazione di corrente IEC | TN-S |
| Tipo | Modulo guida bicomponente a innesto |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Tensione nominale UN | 240 V AC |
| Indicazione/segnalazione a distanza | |
| Denominazione collegamento | Contatto FM |
| Funzione di inserzione | Contatti di scambio |
| Tensione d'esercizio massima Imax AC | 250 V AC |
| Corrente d'esercizio massima Imax | 1,5 A AC (250 V AC) |
| 1,5 A DC (30 V DC) | |
| Tensione di esercizio | 5 V AC ... 250 V AC |
| 30 V DC | |
| Corrente d'esercizio | 5 mA AC ... 1 A |
| 1 A | |
| Collegamento | Connessione a vite |
| Filettatura | M5 |
| Coppia di serraggio | 4,5 Nm |
| Lunghezza del tratto da spelare | 16 mm |
| Sezione conduttore flessibile min. | 1,5 mm² |
| Sezione conduttore flessibile max. | 25 mm² |
| Sezione conduttore rigido min. | 1,5 mm² |
| Sezione conduttore rigido max. | 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| Contatto FM | |
| Collegamento | Connessione a vite |
| Filettatura | M2 |
| Coppia di serraggio | 0,25 Nm |
| Lunghezza del tratto da spelare | 7 mm |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |

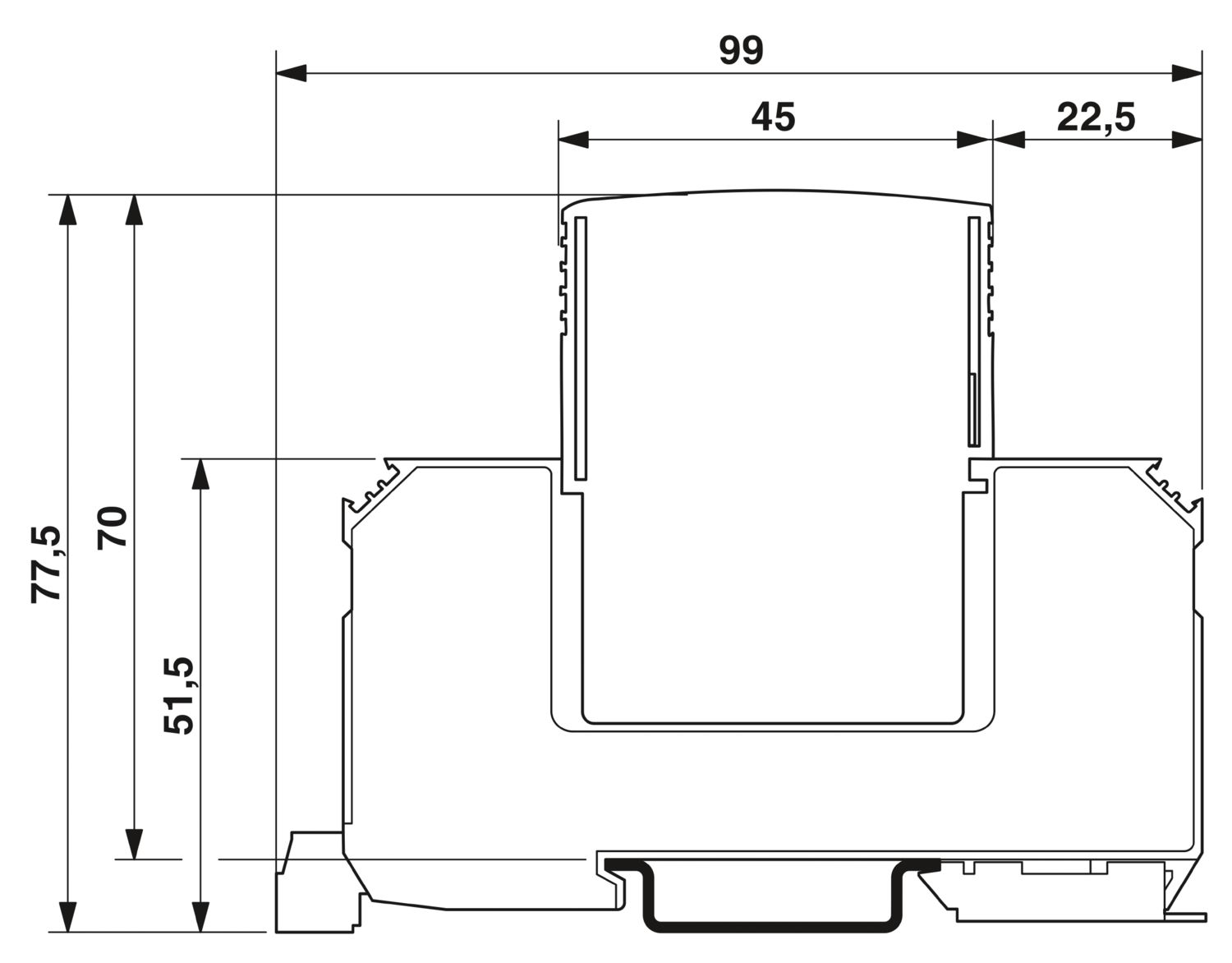

| Disegno quotato |
|
| Larghezza | 17,5 mm |
| Altezza | 99 mm |
| Profondità | 77,5 mm |
| Unità modulare | 1 TE |
| Classe di combustibilità a norma UL 94 | V-0 |
| Valore CTI del materiale | 600 |
| Materiale isolante | PA 6.6/PBT |
| Gruppo materiale | I |
| Materiale custodia | PA 6.6 |
| PBT |
| Dati meccanici | |
| Parete laterale aperta | No |
| Dispositivi di protezione | N-PE |
| Direzione di azione | N-PE |
| Tensione nominale UN | 240/415 V AC (TN-S) |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 264 V AC |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | ≤ 5 µA |
| Assorbimento di potenza in standby PC | ≤ 1,3 mVA |
| Corrente nominale dispersa In (8/20) µs | 12,5 kA |
| Max. corrente dispersa Imax (8/20) µs | 50 kA |
| Corrente atmosferica di prova (10/350) µs, carica | 25 As |
| Corrente atmosferica di prova (10/350) ms µs, energia specifica | 625 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs, picco di corrente limp | 50 kA |
| Corrente dispersa ITotal (8/20) µs | 50 kA |
| Corrente dispersa ITotal (10/350) µs | 50 kA |
| Capacità di estinzione di corrente susseguente Ifi | 0,1 kA |
| Livello di protezione Up | ≤ 1,7 kV |
| Tensione residua Ures | ≤ 0,6 kV (con In) |
| ≤ 0,5 kV (a 10 kA) | |
| ≤ 0,5 kV (a 5 kA:) | |
| ≤ 0,4 kV (a 3 kA) | |
| Tensione d'innesco 6 kV (1,2/50) µs | ≤ 1,7 kV |
| Comportamento TOV con UT | 1200 V AC (200 ms / withstand mode) |
| Tempo di risposta tA | ≤ 100 ns |
| Condizioni ambientali | |
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
| IP20 | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 30g |
| Vibrazione (esercizio) | 7,5g |
| Distanze di isolamento in aria e superficiale | |
| Norme/Disposizioni | DIN EN 60664-1 |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2012 |
| Tipo di montaggio | Guida di supporto: 35 mm |
