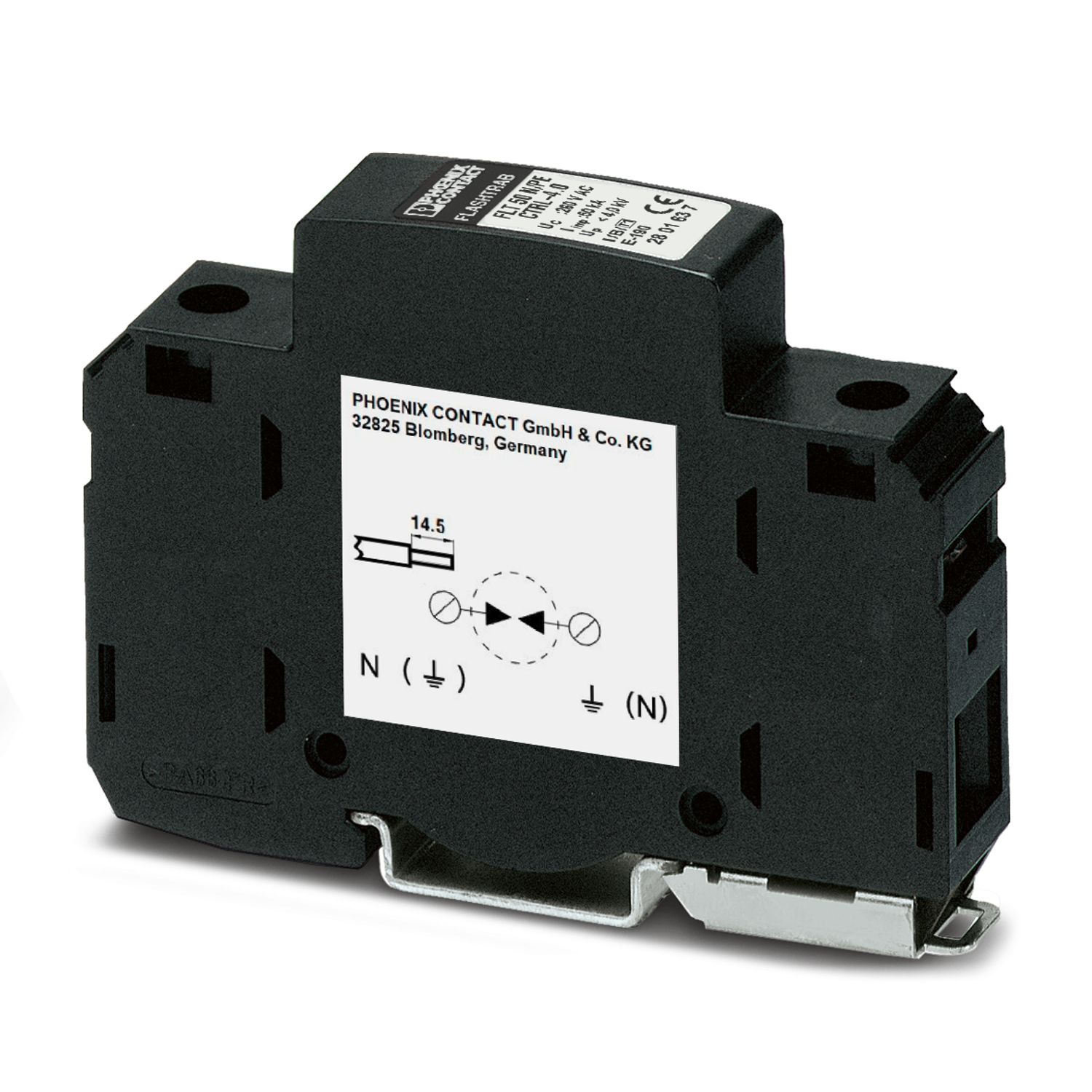

FLT 50 N/PE CTRL-4.0
-
Scaricatore combinabile tipo 1+2
2801637
Parafulmine con spinterometro N/PE incapsulato ed elettronica di innesco, monocanale Livello di protezione 4 kV. Largh. custodia: 17,5 mm (1TE)
Dettagli prodotto
| Note generali | |
| Nota | 100 % tensione impulsiva di eccitazione (1,2/50) µs ≤ 1,5 kV |
| Tipo di prodotto | Scaricatore combinabile |
| Classe di prova IEC | I |
| T1 | |
| Tipo EN | T1 |
| Sistema di alimentazione di corrente IEC | TT |
| TN-S | |
| Tipo | Modulo guida monolitico |
| Numero di poli | 1 |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Collegamento | Morsetti a vite |
| Filettatura | M5 |
| Coppia di serraggio | 4,5 Nm |
| Lunghezza del tratto da spelare | 14,5 mm |
| Sezione conduttore flessibile | 2,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 2,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 6 ... 2 |
| Disegno quotato |
|
| Larghezza | 17,6 mm |
| Altezza | 88,6 mm |
| Profondità | 66,2 mm |
| Unità modulare | 1 TE |
| Colore | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V-0 |
| Valore CTI del materiale | 600 |
| Materiale isolante | PA 6.6 |
| Gruppo materiale | I |
| Materiale custodia | PA 6.6 |
| Dati meccanici | |
| Parete laterale aperta | No |
| Dispositivi di protezione | N-PE |
| Direzione di azione | N-PE |
| Tensione nominale UN | 230/400 V AC (TN - only N-PE) |
| 230/400 V AC (TT - only N-PE) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 260 V AC |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | ≤ 0,5 mA |
| Assorbimento di potenza in standby PC | ≤ 130 mVA |
| Corrente nominale dispersa In (8/20) µs | 50 kA |
| Corrente atmosferica di prova (10/350) µs, carica | 25 As |
| Corrente atmosferica di prova (10/350) ms µs, energia specifica | 625 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs, picco di corrente limp | 50 kA |
| Capacità di estinzione di corrente susseguente Ifi | 100 A (260 V AC) |
| Livello di protezione Up | ≤ 4 kV |
| Tensione d'innesco 6 kV (1,2/50) µs | ≤ 4 kV |
| Comportamento TOV con UT | 1200 V AC (200 ms / withstand mode) |
| Tempo di risposta tA | ≤ 100 ns |
| Condizioni ambientali | |
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2012 |
| Tipo di montaggio | Guida di supporto: 35 mm |
