PSR-PC51-1NO-1NC-24DC-SP - Relè di interfaccia - 2702523

Note

Nota per l'utilizzo
Nota per l'utilizzo	Solo per l'uso industriale
Limitazione dell'uso
Indicazioni CCCex	In Cina non è consentito l'utilizzo nelle zone a potenziale rischio di esplosione.

Caratteristiche articolo

Tipo di prodotto	Relè di interfaccia
Famiglia di prodotti	PSRmini
Applicazione	Accensione sicura
		Low Demand
		Ex
Comando	a 1 e 2 canali
Tipo di relè	Relè elettromeccanici
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	2
Tempi
Tip. tempo di eccitazione con U_s	tip. 100 ms (con comando mediante A1-A2)
Tempo di diseccitazione tipico	tip. 30 ms (con comando mediante A1-A2)
Tempo di ripristino	1 s (con comando mediante A1-A2)
Tempo di ripristino		3 s (Tempo di disponibilità della diagnostica dopo la creazione di U_D)

Caratteristiche elettriche

Potenza dissipata massima in condizioni nominali	3,8 W (con U_B = 26,4 V DC, U_BD = 26,4 V DC, I_L = 3 A)
Rapporto ciclo di esercizio	100 % ED
Tensione di isolamento nominale	250 V AC
Tensione impulsiva di dimensionamento / isolamento	Isolamento base 4 kV tra tutti i circuiti e la custodia

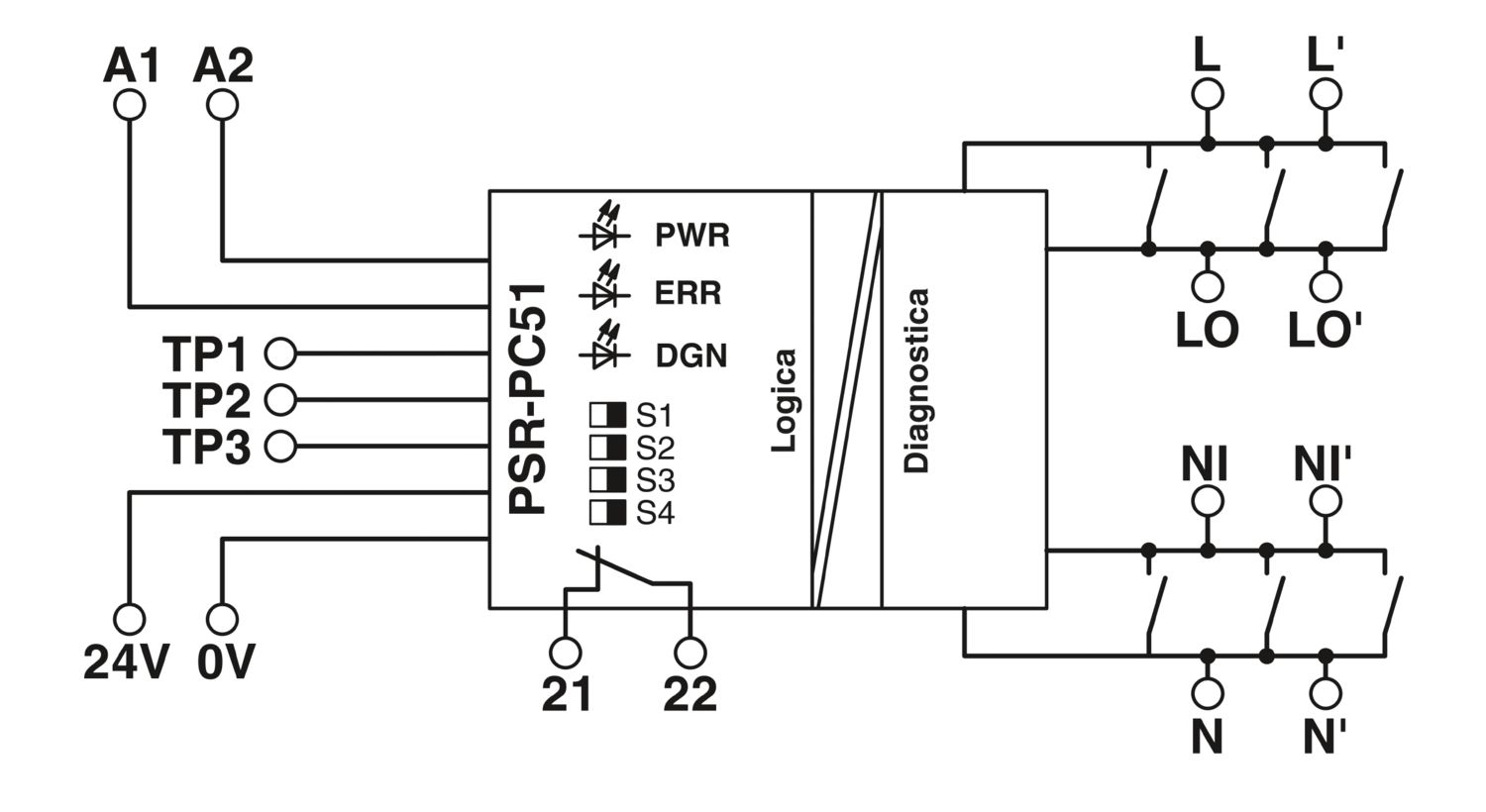

Tensione impulsiva di dimensionamento / isolamento		Separazione sicura, isolamento rinforzato 6 kV da (A1/A2, 24V/0V, 21/22 e TP1/TP2/TP3) al circuito di sicurezza (L, L´, LO, LO´, NI, NI´, N,N´)
Alimentazione
Denominazione	A1/A2
Tensione di alimentazione del circuito di comando di dimensionamento U_S	24 V DC -15 % / +10 %
Corrente di alimentazione, di comando, di dimensionamento I_S	tip. 75 mA
Assorbimento di potenza a U_S	tip. 2 W (con U_S/U_D; stato On)
Corrente istantanea	max. 100 mA
Tempo filtro	2 ms (su A1-A2 in presenza di interruzioni di tensione con U_s)
		max. 2 ms (su A1-A2; larghezza degli impulsi di prova Low)
		≥ 100 ms (su A1-A2; velocità degli impulsi di prova Low)
		max. 17 ms (su A1-A2; larghezza degli impulsi di prova High)
		≥ 800 ms (su A1-A2; velocità degli impulsi di prova High)
Circuito di protezione	Prot. contro le sovratensioni; Diodo soppressore 36 V
Circuito di protezione		Prot. contro inversione polarità
Alimentazione
Denominazione	24V/0V
Tensione di alimentazione per la diagnostica U_D	24 V DC -20 % / +25 %
Corrente di ingresso su U_D	35 mA (con U_D = 24 V)
		45 mA (con U_D = 19 V)
		25 mA (con U_D = 30 V)
Corrente di inserzione su U_D	1,5 A (Δt < 10 µs)
Assorbimento di potenza a U_D	tip. 0,9 W (con U_D; stato Off)
Circuito di protezione	Prot. contro le sovratensioni; Diodo soppressore 33 V
Circuito di protezione		Prot. contro inversione polarità

Dati di ingresso

Digitale: Punti del proof test (T1, T2, T3)
Numero ingressi	3
Corrente istantanea	tip. 200 mA
Circuito di protezione	Prot. contro le sovratensioni; Diodo soppressore 36 V
Corrente assorbita	tip. 20 mA (Ingresso TP1)
	tip. 20 mA (Ingresso TP2)
	tip. 30 mA (Ingresso TP3)

Dati di uscita

Relè: Contatto di sicurezza (L-LO-NI-N / L'-LO'-NI'-N')
Descrizione dell'uscita	Contatto aperto a riposo di sicurezza
Numero uscite	1 (non ritardato)
Tipo di commutazione del contatto	1 contatto di sicurezza
Materiale dei contatti	AgNi, doratura sottile, lega Ag
Tensione di commutazione	min. 16 V AC/DC
		max. 250 V AC
		max. 125 V DC
Potenza commutabile	min. 1 W
Corrente istantanea	min. 50 mA
Corrente istantanea		max. 5 A (Δt  1 s)
Corrente di carico permanente	3 A (Tenere conto di derating, tipo di carico e tensione di carico)
arit. Corrente totale	9 A² (tenere conto del derating)
Frequenza di commutazione	max. 0,5 Hz
Vita meccanica	ca. 5x 10⁷ cicli di manovre
Relè: Contatto di segnalazione (21/22)
Descrizione dell'uscita	contatto chiuso a riposo non orientato alla sicurezza
Numero uscite	1 (istantaneo, a potenziale zero)
Tipo di commutazione del contatto	1 contatto d'uscita di segnalazione
Corrente	max. 100 mA
Corrente istantanea	≤ 800 mA (Δt  100 ms)
Protezione contro cortocircuito	no

Dati di collegamento

Tecnologia di connessione
a innesto	sì
Connessione conduttori
Collegamento	Connessione Push-in
Sezione conduttore rigida	0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile	0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile con capocorda montato e collare in plastica	0,25 mm² ... 1,5 mm² (solo in combinazione con CRIMPFOX 6)
Sezione del conduttore flessibile con capocorda senza collare in plastica	0,25 mm² ... 1,5 mm² (solo in combinazione con CRIMPFOX 6)
Sezione del conduttore AWG	24 ... 16
Lunghezza del tratto da spelare	8 mm

Segnalazione

Segnalazione stato	1 x LED (verdi)
Indicazione tensione di esercizio	1 x LED (giallo)
Segnalazione di errore	1 x LED (rosso)

Dimensioni

Larghezza	17,5 mm
Altezza	117,4 mm
Profondità	114,5 mm

Indicazioni materiale

Colore (Custodia)	giallo (RAL 1018)
Materiale custodia	Frianyl A63 RV0

Caratteristiche

Dati tecnici di sicurezza: EN 50156-2
Safety Integrity Level (SIL)	3 (Riferimento IEC 61508)
Dati tecnici di sicurezza: IEC 61508 - Low-Demand
Safety Integrity Level (SIL)	3

Condizioni ambientali e della vita elettrica

Condizioni ambientali
Grado di protezione	IP20
Grado di protez. luogo di installazione min.	IP54
Temperatura ambiente (esercizio)	-25 °C ... 60 °C (tenere conto del derating)
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 65 °C
Altezza	≤ 2000 m (su NN)
Max. umidità dell'aria. consentita (stoccaggio/trasporto)	75 % (nella media, talvolta 85%, nessuna condensa)
Umidità dell'aria massima consentita (funzionamento)	75 % (nella media, talvolta 85%, nessuna condensa)
Urti	15g, 11 ms
Vibrazioni (funzionamento)	10 Hz ... 150 Hz, 2g
Pressione aria (funzionamento)	79 kPa ... 106 kPa
Pressione aria (trasporto e stoccaggio)	79 kPa ... 106 kPa

Omologazioni

ATEX
Siglatura	 II 3G Ex ec nC IIC T4 Gc
Certificato	DEMKO 19 ATEX 2240X
IECEx
Siglatura	Ex ec nC IIC T4 Gc
Certificato	IECEx ULD 19.0023X
UL, USA / Canada
Siglatura	cULus
Certificato	E140324
UL Ex, USA / Canada
Siglatura	Class I, Zone 2, AEx ec nC IIC T4 / Ex ec nC IIC Gc T4 X
Siglatura		Class I, Div. 2, Groups A, B, C, D, T4
Certificato	E360692
CE
Siglatura	Conformità CE
Test simulazioni ambiente
Siglatura	G3
Certificato	ISA-S71.04
CCC / China-Ex
Siglatura	Ex ec nC IIC T4 Gc
Certificato	2022122304115696

Montaggio

Tipo di montaggio	Montaggio su guida DIN
Nota per il montaggio	vedere curva derating
Posizione d'installazione	verticale o orizzontale

Codice articolo	2702523
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DNA182
Codice prodotto	DNA182
Pagina del catalogo	Pagina 253 (C-6-2019)
GTIN	4055626283371
Peso per pezzo (confezione inclusa)	244.2 g
Peso per pezzo (confezione esclusa)	147.48 g
Numero tariffa doganale	85364100
Paese di origine	DE

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	bcc07592-d3e8-4f2f-87c3-d05084722b60
