CTM 2X1-180DC-GS
-
Spina di protezione contro la sovratensione
2838636
Connettore di protezione LSA-PLUS (COMTRAB CTM) con protezione primaria contro le sovratensioni per 2 fili del segnale di interfacce di telecomunicazione analogiche e digitali (VDSL2). Tensione nominale: 180 V DC
Per il suo funzionamento questo prodotto necessita di altri prodotti.
Accessori necessari

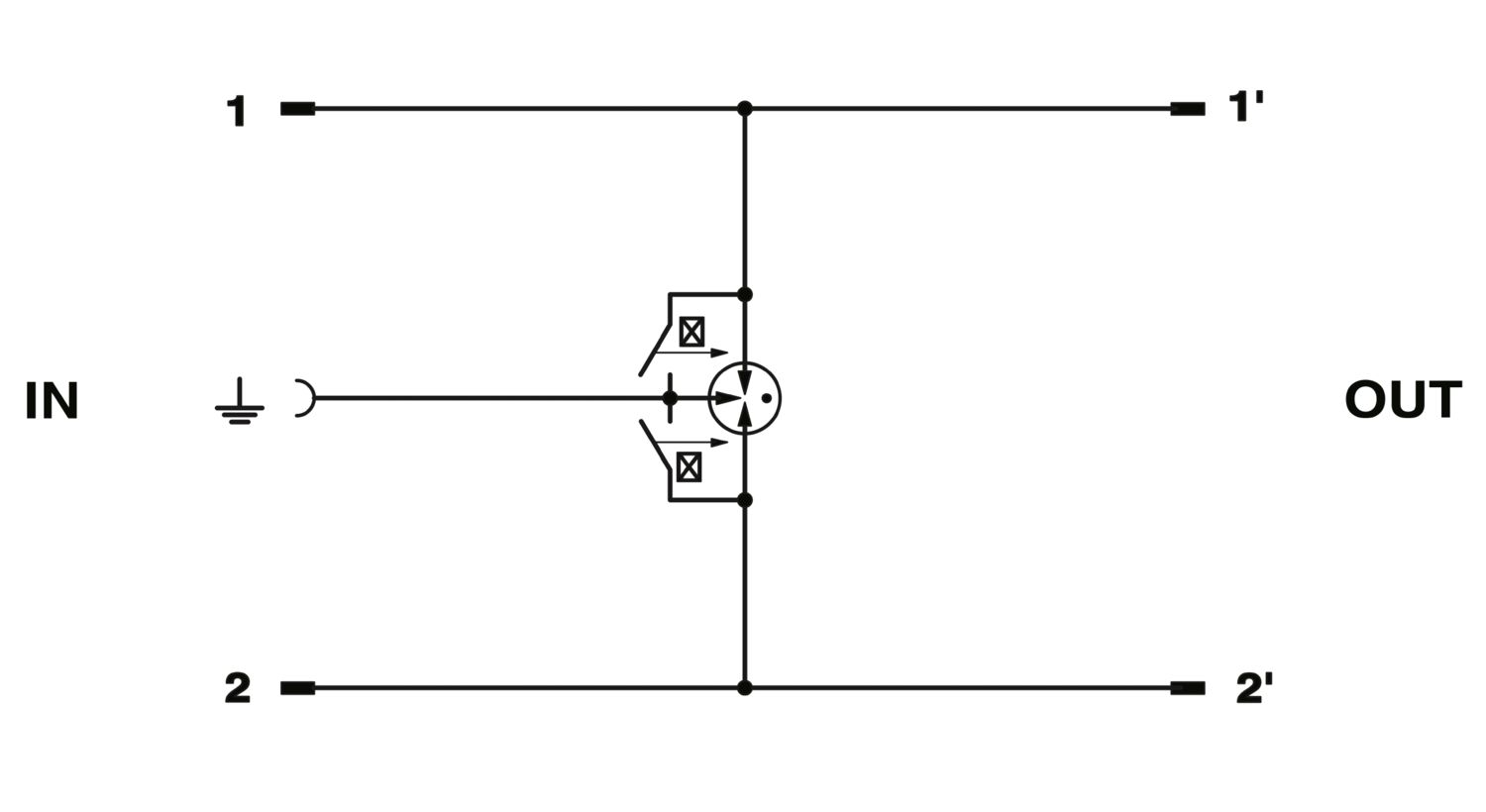

Dettagli prodotto
| Tipo di prodotto | Protezione contro le sovratensioni per i sistemi informatici |
| Famiglia di prodotti | COMTRAB |
| Classe di prova IEC | A2 |
| B1 | |
| B2 | |
| B3 | |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| D2 | |
| Classe requisiti VDE | A2 |
| B1 | |
| B2 | |
| B3 | |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| D2 | |
| Tipo | Modulo LSA-PLUS |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 2.12 |
| Coppia di fili per modulo | 1 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Diafonia aN tra articoli contigui | 70 dB (fino a 1 MHz, sistema a 100 Ω) |
| 50 dB (fino a 10 MHz, sistema 100 Ω) | |
| 30 dB (fino a 100 MHz, sistema a 100 Ω) | |
| Tensione nominale UN | 180 V DC |
| Collegamento | Innestabile nel COMTRAB-TERMIBLOCK e nelle barre di separazione e di attivazione LSA-PLUS. |
| Velocità di trasmissione | 44 MBit/s |
| Disegno quotato |
|
| Larghezza | 9,5 mm |
| Altezza | 21 mm |
| Profondità | 53,5 mm |
| Colore | nero (RAL 9005) |
| color rame | |
| Classe di combustibilità a norma UL 94 | V-0 |
| Materiale custodia | PA |
| Dati meccanici | |
| Parete laterale aperta | No |
| Direzione di azione | Line-Line & Line-Earth Ground |
| Massima tensione permanente UC | ± 180 V DC |
| Corrente nominale | 1,5 A (25 °C) |
| Corrente attiva di esercizio IC a UC | ≤ 2 µA |
| Corrente conduttori di terra IPE | ≤ 2 µA |
| Corrente nominale dispersa In (8/20) µs (filo-terra) | 5 kA |
| Corrente dispersa a impulsi Iimp (10/350) µs | 1 kA |
| Corrente dispersa ITotal (8/20) µs | 10 kA |
| Corrente dispersa ITotal (10/350) µs | 2,5 kA |
| Corrente dispersa Imax (8/20) µs max. (filo-terra) | 10 kA (per gruppo) |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 200 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 800 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 800 V |
| Tensione residua a In (filo-terra) | ≤ 70 V |
| Tensione residua con Ian (10/1000) µs (conduttore-terra) | ≤ 28 V |
| Livello di protezione Up (conduttore-terra) | ≤ 900 V (C2 - 10 kV / 5 kA, spike) |
| ≤ 70 V (C2 -10 kV / 5 kA, static) | |
| ≤ 1 kV (C3 - 7,5 kV / 100 A, spike) | |
| ≤ 30 V (C3 - 7,5 kV / 100 A, static) | |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Attenuazione d’inserzione aE, asimm. | 0,1 dB (≤ 10 MHz) |
| 0,2 dB (≤ 60 MHz) | |
| 0,5 dB (≤ 100 MHz) | |
| Frequenza limite fg (3 dB), asimm. (PE) nel sistema a 100 Ω | > 100 MHz |
| Capacità (filo-terra) | 5 pF (f=1 MHz / VR= 0V) |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 4 kV / 2 kA |
| C3 - 100 A | |
| B2 - 4 kV / 100 A | |
| D1 - 1 kA | |
| Resistenza alla corrente alternata (conduttore-terra) | 5 A - 1 s |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Classe requisiti VDE | A2 |
| B1 | |
| B2 | |
| B3 | |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| D2 | |
| Distanze di isolamento in aria e superficiale | |
| Norme/Disposizioni | DIN VDE 0110-1 / IEC 60664-1 |
| Norme Specifica tecnologia dell'informazione | |
| Norme/Disposizioni | IEC 61643-21 |
| IEC 61643-21 | |
| Norme/disposizioni | IEC 61643-21 |
| Nota | 2002 |
| Tipo di montaggio | su CT-TERMIBLOCK e barra di separazione LSA-PLUS |
I vantaggi
Soluzione a ingombro ridotto grazie alla struttura di piccole dimensioni
Possibilità d'impiego flessibili grazie alla spina estraibile modulare
Utilizzabile nei listelli di separazione e commutazione LSA-PLUS o CT-TERMIBLOCK mediante la tecnologia di connessione adattata
