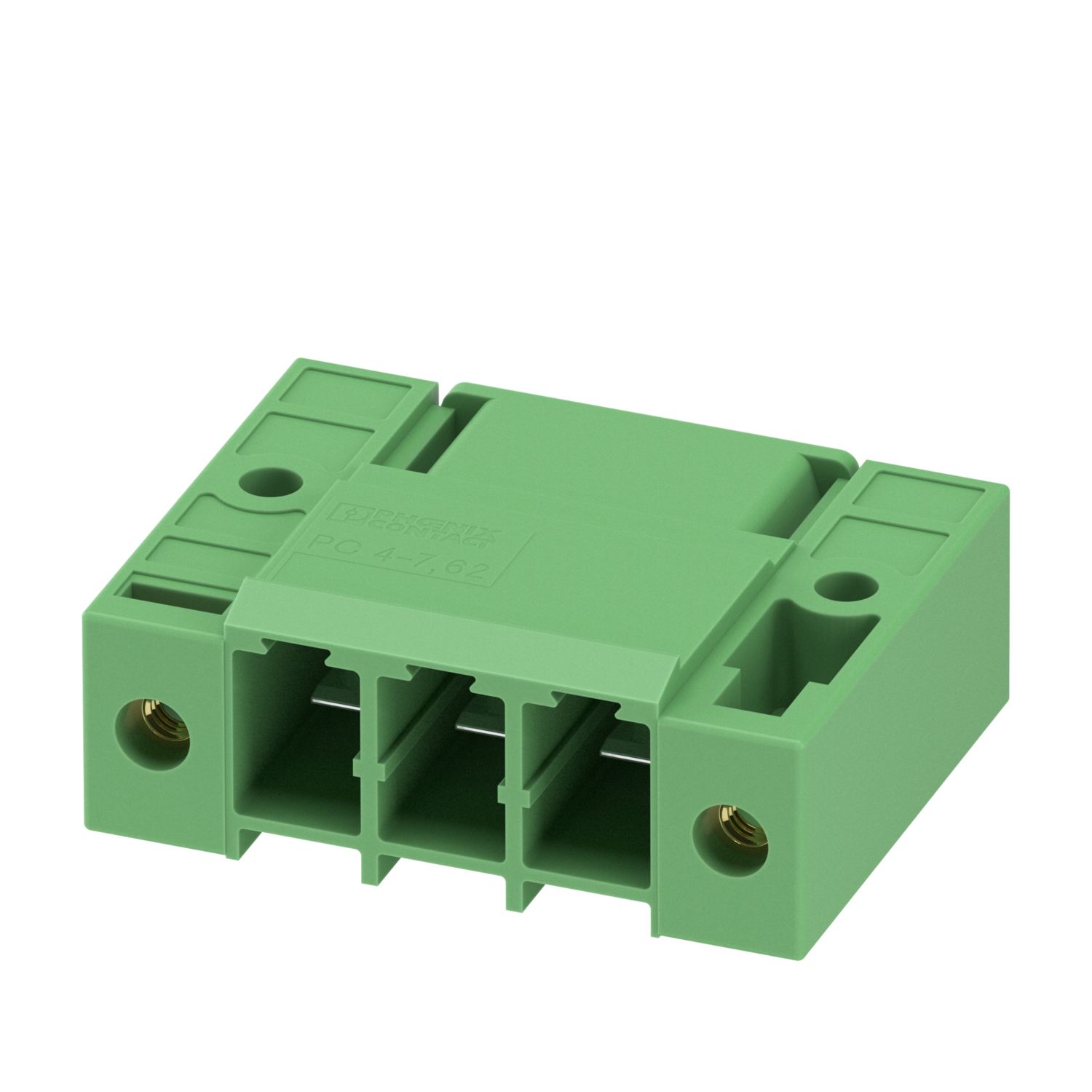

Presa base per circuiti stampati, sezione nominale: 4 mm2, colore: verde, corrente nominale: 20 A, tensione di dimensionamento (III/2): 630 V, superficie contatti: Sn, tipo di connessione del contatto: Spina, numero dei potenziali: 3, numero di file: 1, numero poli: 3, numero di connessioni: 3, serie di prodotti: PC 4/..-GF, passo: 7,62 mm, montaggio: Saldatura a onde, layout pin: Pinning lineare, lunghezza pin [P]: 5 mm, numero di pin di saldatura per potenziale: 2, sistema di spine: COMBICON PC 4, Orientamento pin d'inserimento: Standard, bloccaggio: Bloccaggio a vite, tipo di fissaggio: Flangia filettata, tipo di confezione: confezionato nel cartone
| Tipo di prodotto | Presa base per circuiti stampati |
| Famiglia di prodotti | PC 4/..-GF |
| Linea di prodotti | COMBICON Connectors L |
| Numero di poli | 3 |
| Passo | 7,62 mm |
| Numero collegamenti | 3 |
| Numero di file | 1 |
| Numero dei potenziali | 3 |
| Layout pin | Pinning lineare |
| Numero di pin di saldatura per potenziale | 2 |
| Caratteristiche | |
| Corrente nominale IN | 20 A |
| Tensione nominale UN | 630 V |
| Tensione di dimensionamento (III/3) | 400 V |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione di dimensionamento (III/2) | 630 V |
| Tensione impulsiva di dimensionamento (III/2) | 6 kV |
| Tensione di dimensionamento (II/2) | 630 V |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tipo di montaggio | Saldatura a onde |
| Layout pin | Pinning lineare |
| Flangia | |
| Coppia di serraggio | 0,3 Nm ... 0,7 Nm |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica zona di contatto (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica zona di contatto (strato intermedio) | Nichel (2 - 5 µm Ni) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica area di saldatura (strato intermedio) | Nichel (2 - 5 µm Ni) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | verde (6021) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Nota per il funzionamento | Secondo la norma DIN EN 61984, i connettori COMBICON sono connettori senza potenza commutabile (COC). Per un utilizzo conforme alla destinazione d'uso non devono essere non devono essere inseriti o scollegati quando sono ancora sotto tensione o sotto carico. |
| Disegno quotato |
|
| Passo | 7,62 mm |
| Larghezza [w] | 38,01 mm |
| Altezza [h] | 19,3 mm |
| Lunghezza [l] | 29 mm |
| Altezza di installazione | 14,3 mm |
| Lunghezza codoli a saldare [P] | 5 mm |
| Dimensioni dei codoli | 1 x 0,8 mm |
| Design del circuito stampato | |
| Diametro foro | 1,3 mm |
| Distanze di isolamento in aria e superficiale | | |
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 400 V |
| Tensione impulsiva nominale (III/3) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 5,5 mm |
| Tensione di isolamento di nominale (III/2) | 630 V |
| Tensione impulsiva nominale (III/2) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 5,5 mm |
| Tensione di isolamento di nominale (II/2) | 630 V |
| Tensione impulsiva nominale (II/2) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 5,5 mm |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (a seconda della curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Confezione | confezionato nel cartone |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| Use Group B | ||||
| 300 V | 30 A | |||
| Use Group C | ||||
| 300 V | 30 A | |||
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| Use Group B | ||||
| 300 V | 20 A | |||
| Use Group C | ||||
| 300 V | 20 A | |||
