ZVIOK 1,5
-
Morsetto iniziatore/attuatore
3006506
Morsetto iniziatore/attuatore, tensione nominale: 250 V, corrente nominale: 17,5 A, tipo di connessione: Connessione a molla, 1., 2. e 3° piano, collegamento a destra, sezione: 0,14 mm2 - 2,5 mm2, tipo di connessione: Connessione a molla, 4. piano, sezione: 0,14 mm2 - 2,5 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio
Dettagli prodotto
Tipo di prodotto | Morsetto sensore/attuatore |
Numero collegamenti | 5 |
Numero di file | 4 |
Potenziali | 4 |
Caratteristiche di isolamento | |
Categoria di sovratensione | III |
Grado d'inquinamento | 3 |
Tensione impulsiva di dimensionamento | 4 kV |
Numero di connessioni per ogni piano | 2 |
1., 2. e 3° piano, collegamento a destra | |
Lunghezza del tratto da spelare | 10 mm |
Attacco a norma | IEC / EN |
Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
Sezione conduttore AWG | 26 ... 12 (convertito secondo IEC) |
Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
Sezione conduttore flessibile [AWG] | 26 ... 16 (convertito secondo IEC) |
Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 1,5 mm² |
Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 1,5 mm² |
Corrente nominale | 17,5 A |
Corrente di carico massima | 17,5 A (con una sezione conduttore di 2,5 mm²) |
Tensione nominale | 250 V |
4. piano | |
Lunghezza del tratto da spelare | 10 mm |
Attacco a norma | IEC / EN |
Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
Sezione conduttore AWG | 26 ... 14 (convertito secondo IEC) |
Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 1,5 mm² |
Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 1,5 mm² |
Corrente nominale | 17,5 A |
Tensione nominale | 250 V |
Larghezza | 5,2 mm |
Spessore della piastra terminale | 2 mm |
Colore | grigio |
Classe di combustibilità a norma UL 94 | V0 |
Gruppo materiale isolante | I |
Materiale isolante | PA |
Inserto materiale isolante statico a freddo | -60 °C |
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
Prova di tensione impulsiva | |
Tensione di prova valore nominale | 4,8 kV |
Risultato | Prova superata |
Resistenza alla corrente di breve durata 1,5 mm² | 0,18 kA |
Resistenza alla corrente di breve durata 2,5 mm² | 0,3 kA |
Risultato | Prova superata |
Rigidità dielettrica a frequenza di rete | |
Tensione di prova valore nominale | 1,5 kV |
Risultato | Prova superata |
Dati meccanici | |
Parete laterale aperta | Sì |
Resistenza meccanica | |
Risultato | Prova superata |
Fissaggio sul supporto | |
Guida di supporto/supporto di fissaggio | NS 35 |
Forza di prova valore nominale | 1 N |
Risultato | Prova superata |
Prova di integrità e stabilità dei conduttori | |
Velocità di rotazione | 10 giri/min |
Giri | 135 |
Sezione conduttore/peso | 0,14 mm2/0,2 kg |
1,5 mm2/0,4 kg | |
2,5 mm2/0,7 kg | |
Risultato | Prova superata |
Invecchiamento | |
Cicli di temperatura | 192 |
Risultato | Prova superata |
Prova di fiamma ad ago | |
Durata di applicazione | 30 s |
Risultato | Prova superata |
Attacco a norma | IEC / EN |
IEC / EN |
Tipo di montaggio | NS 35/7,5 |
NS 35/15 |
Codice articolo | 3006506 |
Pezzi/conf. | 50 Pezzi |
Quantità di ordinazione minima | 1 Pezzi |
Codice vendita | BE2118 |
Codice prodotto | BE2118 |
GTIN | 4017918147419 |
Peso per pezzo (confezione inclusa) | 11.686 g |
Peso per pezzo (confezione esclusa) | 11.686 g |
Numero tariffa doganale | 85369000 |
Paese di origine | PL |
EU RoHS | |
Soddisfa i requisiti della direttiva RoHS | Sì (Nessuna deroga) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
Nessuna sostanza pericolosa al di sopra dei valori limite
|
EU REACH SVHC | |
Avviso di sostanza candidata REACH (n. CAS) | Nessuna sostanza con una percentuale di massa maggiore dello 0,1% |

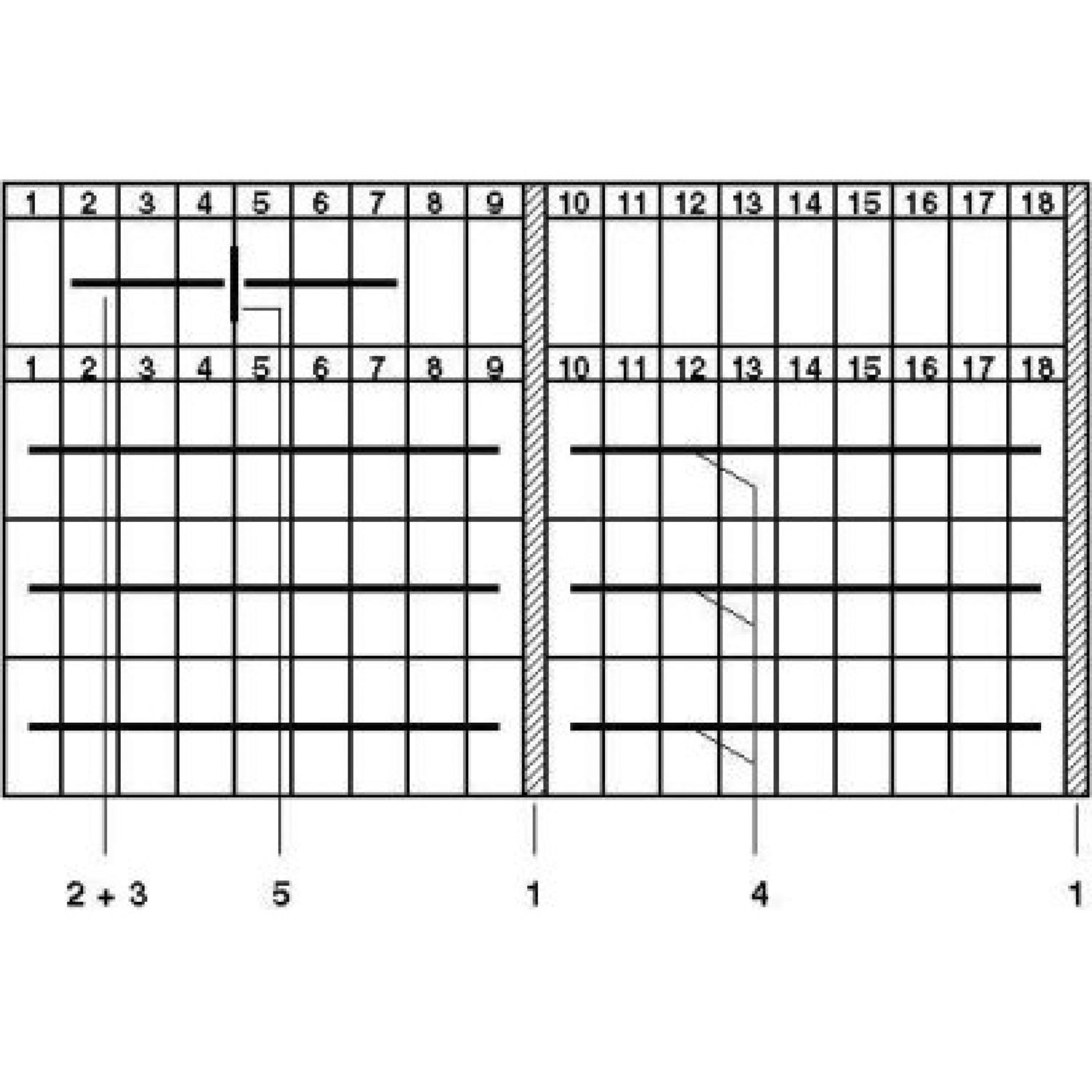

Prodotti compatibili
Avvertenza: luso di alcuni degli accessori riportati in basso può limitare questo prodotto.
-
-
FBRI 3-5 N - Ponticello fisso 3000201
-
FBRI 2-5 N - Ponticello fisso 3000227
-
FBST 10-5 - Ponticello a innesto 3025147
-
FBST 3-5 - Ponticello a innesto 3025079
-
FBST 2-5 - Ponticello a innesto 3025066
-
FBRI 20-5 N - Ponticello fisso 3000515
-
FBRI 16-5 N - Ponticello fisso 3000476
-
FBRI 12-5 N - Ponticello fisso 3000434
-
FBRI 40-5 N - Ponticello fisso 3006823
-
FBSTB 10-ZDIK GY - Ponticello a innesto 3006535
-
FBSTB 10-ZDIK RD - Ponticello a innesto 3006551
-
FBSTB 10-ZDIK BU - Ponticello a innesto 3006548
-
FBSTB 10-ZDIK GNYE - Ponticello a innesto 3006771
-
FBSTB 80-ZDIK GY - Ponticello a innesto 3006564
-
FBSTB 80-ZDIK RD - Ponticello a innesto 3006580
-
FBSTB 80-ZDIK BU - Ponticello a innesto 3006577
-
FBSTB 80-ZDIK GNYE - Ponticello a innesto 3006768
-
D-ZVIOK 1,5 - Piastra terminale 3006603
-
TS-KK 3 - Piastra di separazione 2770215
-
SZF 1-0,6X3,5 - Cacciavite 1204517
-
NS 35/ 7,5 PERF 2000MM - Guida di supporto forata 0801733
-
NS 35/ 7,5 UNPERF 2000MM - Guida di supporto, non perforata 0801681
-
NS 35/ 7,5 WH PERF 2000MM - Guida di supporto forata 1204119
-
NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1204122
-
NS 35/ 7,5 AL UNPERF 2000MM - Guida di supporto, non perforata 0801704
-
NS 35/ 7,5 ZN PERF 2000MM - Guida di supporto forata 1206421
-
NS 35/ 7,5 ZN UNPERF 2000MM - Guida di supporto, non perforata 1206434
-
NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 0801762
-
NS 35/ 7,5 CAP - Cappuccio 1206560
-
NS 35/15 PERF 2000MM - Guida di supporto forata 1201730
-
NS 35/15 UNPERF 2000MM - Guida di supporto, non perforata 1201714
-
NS 35/15 WH PERF 2000MM - Guida di supporto forata 0806602
-
NS 35/15 WH UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1204135
-
NS 35/15 AL UNPERF 2000MM - Guida di supporto, non perforata 1201756
-
NS 35/15 ZN PERF 2000MM - Guida di supporto forata 1206599
-
NS 35/15 ZN UNPERF 2000MM - Guida di supporto, non perforata 1206586
-
NS 35/15 CU UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1201895
-
NS 35/15 CAP - Cappuccio 1206573
-
NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1201798
-
ZBF 5:UNBEDRUCKT - Striscia Zack piatto 0808642
-
ZBF 5 CUS - Striscia Zack piatto 0825025
-
UC-TMF 5 - Segnamorsetti 0818153
-
UC-TMF 5 CUS - Segnamorsetti 0824638
-
UCT-TMF 5 - Segnamorsetti 0828744
-
UCT-TMF 5 CUS - Segnamorsetti 0829658
-
ISH 1,5/0,2 - Cappuccio isolante 3206131
-
ISH 1,5/0,5 - Cappuccio isolante 3031034
-
CLIPFIX 35 - Supporto terminale 3022218
-
CLIPFIX 35-5 - Supporto terminale 3022276
-
E/NS 35 N - Supporto terminale 0800886
-
E/UK - Supporto terminale 1201442
-
E/UK 1 - Supporto terminale 1201413
