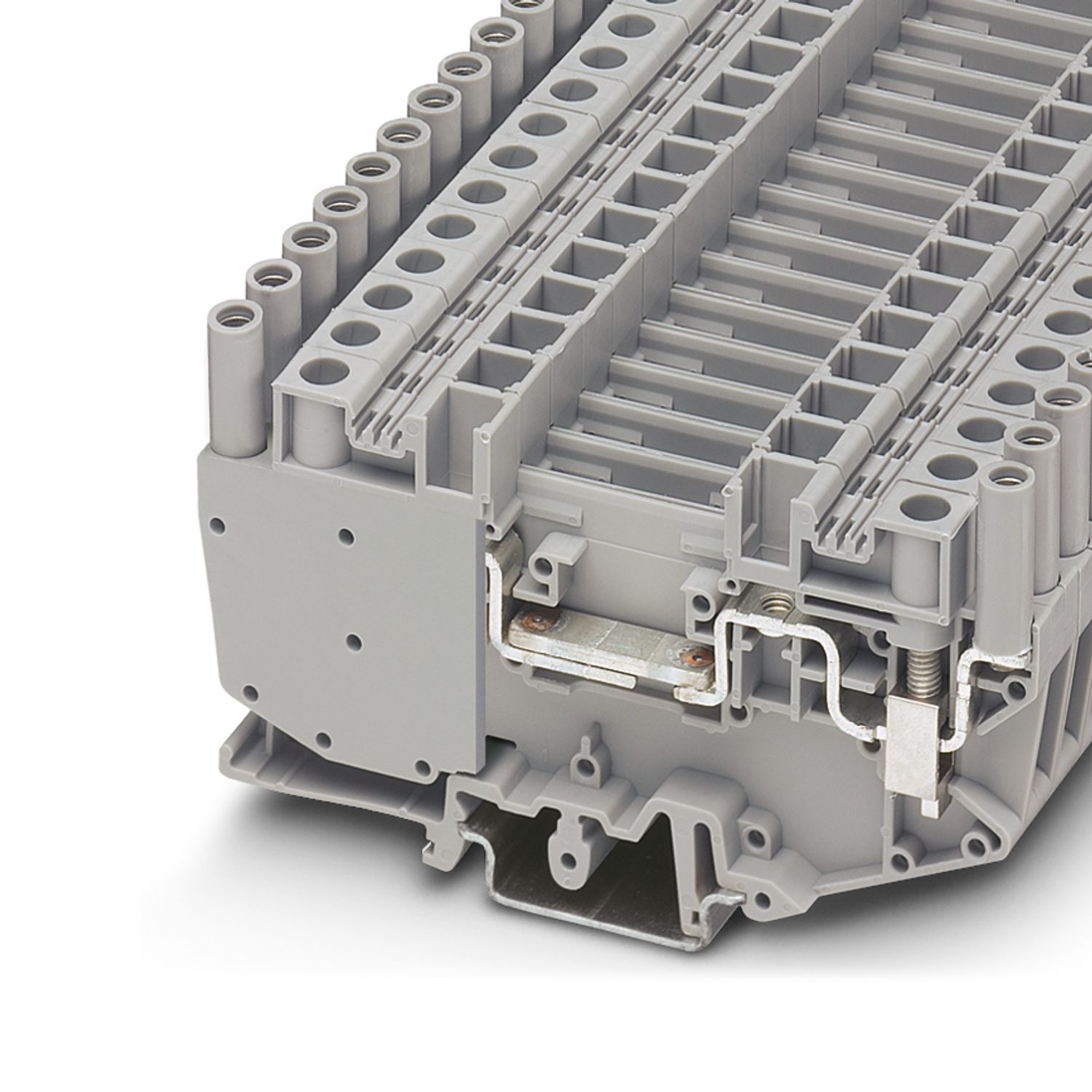

URTKD/SP - Morsetto passante - 0311142

Tipo di prodotto	Morsetto passante
Famiglia di prodotti	URK
Numero collegamenti	2
Numero di file	1
Potenziali	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	6 kV
Potenza dissipata massima in condizioni nominali	1,31 W

Numero di connessioni per ogni piano	2
Sezione nominale	6 mm²
1. piano
Filettatura	M4
Coppia di serraggio	1,5 ... 1,8 Nm
Lunghezza del tratto da spelare	11 mm
Attacco a norma	IEC 60947-7-1
Sezione conduttore rigida	0,5 mm² ... 10 mm²
Sezione conduttore AWG	20 ... 8 (convertito secondo IEC)
Sezione conduttore flessibile	0,5 mm² ... 6 mm²
Sezione conduttore flessibile [AWG]	20 ... 10 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,5 mm² ... 6 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,5 mm² ... 6 mm²
2 conduttori di sezione identica rigidi	0,5 mm² ... 2,5 mm²
2 conduttori di sezione identica flessibili	0,5 mm² ... 4 mm²
2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica	0,5 mm² ... 2,5 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica	0,5 mm² ... 4 mm²
Corrente nominale	41 A
Corrente di carico massima	50 A (con una sezione conduttore di 10 mm²)
Tensione nominale	500 V
Sezione nominale	6 mm²

Larghezza	8,2 mm
Altezza	99,5 mm
Profondità su NS 32	64 mm
Profondità su NS 35/7,5	59 mm
Profondità su NS 35/15	66,5 mm

Colore	grigio (RAL 7042)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))	130 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)	28 MJ/kg
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Prova di tensione impulsiva
Risultato	Prova superata
Test temperatura ambientale
Requisito verifica di riscaldamento	Aumento di temperatura ≤ 45 K
Risultato	Prova superata
Resistenza alla corrente di breve durata 6 mm²	0,72 kA
Risultato	Prova superata
Rigidità dielettrica a frequenza di rete
Tensione di prova valore nominale	1,89 kV
Risultato	Prova superata

Resistenza meccanica
Risultato	Prova superata
Fissaggio sul supporto
Guida di supporto/supporto di fissaggio	NS 32/NS 35
Forza di prova valore nominale	5 N
Risultato	Prova superata
Prova di integrità e stabilità dei conduttori
Velocità di rotazione	10 giri/min
Giri	135
Sezione conduttore/peso	0,5 mm²/0,3 kg
		6 mm²/1,4 kg
		10 mm²/2 kg
Risultato	Prova superata

Prova di fiamma ad ago
Durata di applicazione	30 s
Risultato	Prova superata
Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

URTKD/SP - Morsetto passante

0311142

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Prodotti compatibili

I vantaggi

Codice articolo	0311142
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	BE1233
Codice prodotto	BE1233
Pagina del catalogo	Pagina 525 (C-1-2019)
GTIN	4017918001339
Peso per pezzo (confezione inclusa)	36.84 g
Peso per pezzo (confezione esclusa)	36.84 g
Numero tariffa doganale	85369000
Paese di origine	PL

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	07b00b88-6a5c-4a3a-bee0-23d0ce61306d

Dati meccanici
Parete laterale aperta	No

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

URTKD/SP - Morsetto passante 0311142

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Prodotti compatibili

IS-K 10 - Supporto isolante ponticello 1303337

ISSBI 10- 8 - Ponticello 0301534

FBI 2- 8 - Ponticello fisso 0200020

FBI 4- 8 - Ponticello fisso 0200046

FB 10- URTK/SP - Ponticello fisso 0311663

FBI 10- 8 - Ponticello fisso 0203263

FBI 3- 8 - Ponticello fisso 0200059

EB 2- 8 - Ponticello a pettine 0202154

EB 3- 8 - Ponticello a pettine 0202141

EB 10- 8 - Ponticello a pettine 0202138

SB 4-URTK/SP - Ponticello sezionatore 0360025

SB 2-URTK/SP - Ponticello sezionatore 0360012

EB 4- 8 - Ponticello a pettine 0202142

EB 1/3/5/7-8 - Ponticello a pettine 3072340

EB 1/3/5-8 - Ponticello a pettine 3072341

SCPI 2-8 - Spina di cortocircuito 3070423

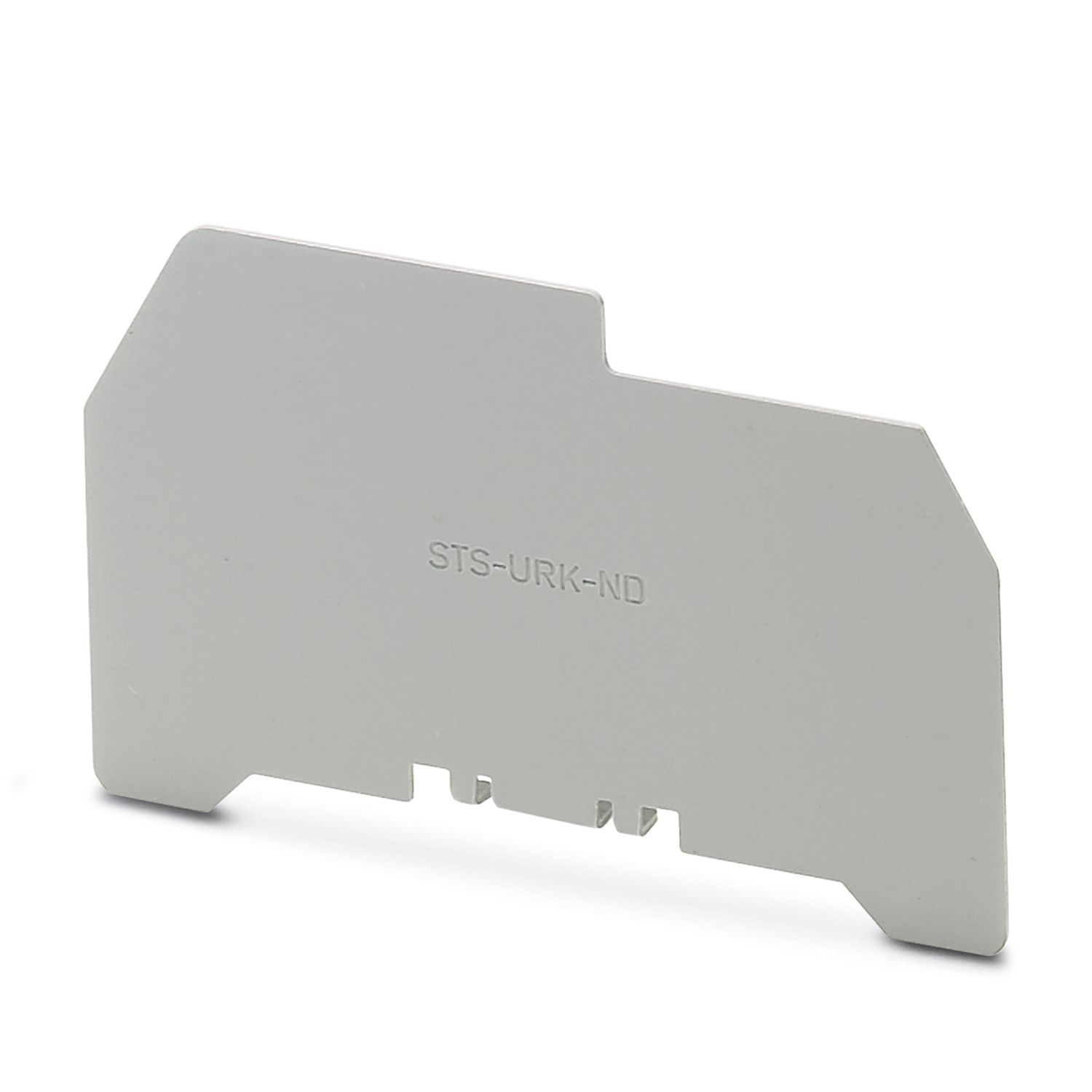

STS-URK-ND - Separatore 0701118

ATP-URTK/SP - Piastra di separazione 0311139

SBS 8:UNBEDRUCKT - Scheda di siglatura 1007235

AP-ME METER - Profilo di copertura 3034361

APH-ME - Piastra di supporto 3034374

APT-ME - Piastra di supporto 3034358

AH-ME - Copertura 3240265

SCPI 4-8 - Spina di cortocircuito 3070424

NS 32 PERF 2000MM-VPE 10 - Guida di supporto forata 1201002

NS 32 UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1201015

NS 35/ 7,5 PERF 2000MM - Guida di supporto forata 0801733

NS 35/ 7,5 UNPERF 2000MM - Guida di supporto, non perforata 0801681

NS 35/ 7,5 WH PERF 2000MM - Guida di supporto forata 1204119

NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1204122

NS 35/ 7,5 AL UNPERF 2000MM - Guida di supporto, non perforata 0801704

NS 35/ 7,5 ZN PERF 2000MM - Guida di supporto forata 1206421

NS 35/ 7,5 ZN UNPERF 2000MM - Guida di supporto, non perforata 1206434

NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 0801762

NS 35/ 7,5 CAP - Cappuccio 1206560

NS 35/15 PERF 2000MM - Guida di supporto forata 1201730

NS 35/15 UNPERF 2000MM - Guida di supporto, non perforata 1201714

NS 35/15 WH PERF 2000MM - Guida di supporto forata 0806602

NS 35/15 WH UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1204135

NS 35/15 AL UNPERF 2000MM - Guida di supporto, non perforata 1201756

NS 35/15 ZN PERF 2000MM - Guida di supporto forata 1206599

NS 35/15 ZN UNPERF 2000MM - Guida di supporto, non perforata 1206586

NS 35/15 CU UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1201895

NS 35/15 CAP - Cappuccio 1206573

NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Guida di supporto, non perforata 1201798

ZB 8:UNBEDRUCKT - Nastro Zack 1052002

ZB 8 CUS - Nastro Zack 0825011

UC-TM 8 - Segnamorsetti 0818072

UC-TM 8 CUS - Segnamorsetti 0824597

UCT-TM 8 - Segnamorsetti 0828740

UCT-TM 8 CUS - Segnamorsetti 0829616

ZB 8,LGS:L1-N,PE - Segnamorsetti 1052413

CLIPFIX 35 - Supporto terminale 3022218

CLIPFIX 35-5 - Supporto terminale 3022276

E/NS 35 N - Supporto terminale 0800886

E/UK - Supporto terminale 1201442

E/UK 1 - Supporto terminale 1201413

SZS 1,0X4,0 VDE - Cacciavite 1205066

TS-UT 6-T/SP - Piastra di separazione 3072821
