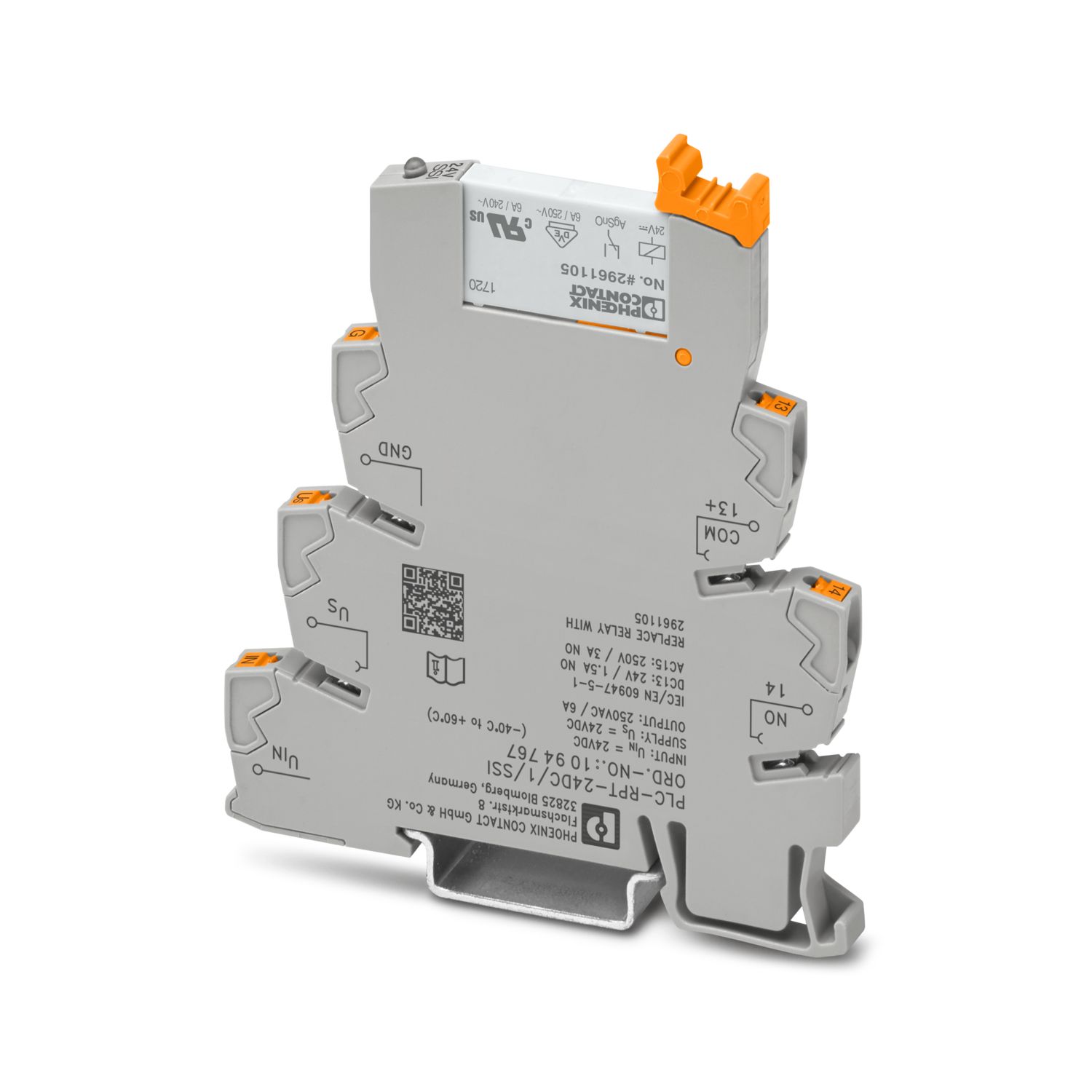

PLC-RPT-24DC/1/SSI - Modulo portarelè

1094767

PLC-INTERFACE, composto da morsetto base con connessione Push-in e relè in miniatura a innesto con circuito amplificatore interno e corrispondente alimentazione ausiliaria per sorgenti di segnale deboli, 1 contatto aperto a riposo, tensione nominale d'ingresso 24 V DC

Dettagli prodotto

Tipo di prodotto	Modulo relè
Famiglia di prodotti	PLC-INTERFACE
Applicazione	sorgenti di segnali deboli
Funzionamento	100 % ED
Vita meccanica	2x 10⁷ cicli di manovre
Stato di manutenzione dei dati
Data ultima gestione dei dati	28.03.2025

Potenza dissipata massima in condizioni nominali	0,2 W
Caratteristiche di isolamento: Bobina/contatto
Tensione di isolamento nominale	250 V
Resistenza alla tensione impulsiva nominale	6 kV
Categoria di sovratensione	III
Grado d'inquinamento	3
Alimentazione
Tensione nominale	24 V DC (Us)
Range di tensione riferito a U_S	0,8 ... 1,2
Corrente d'ingresso	9 mA

Lato eccitazione
Tensione d'ingresso nominale U_N	24 V DC
Range tensione d'ingresso	19,2 V DC ... 28,8 V DC
Tensione nominale (relè elettromeccanico innestato)	24 V DC
Comportamento di commutazione del sistema di azionamento	monostabile
Azionamento (polarità)	polarizzato
Corrente d'ingresso tipica con U_N	1 mA
Tempo di eccitazione tipica	5 ms
Tempo di diseccitazione tipico	7 ms
Circuito di protezione	Prot. contro le sovratensioni
Indicazione tensione di esercizio	LED giallo

Commutazione
Tipo di commutazione del contatto	1 in chiusura
Tipo di contatto di commutazione	Contatto semplice
Tipo di connessione del contatto	Contatto di potenza
Materiale dei contatti	AgSnO
Max. tensione commutabile	250 V AC/DC
Min. tensione commutabile	12 V AC/DC
Corrente di carico permanente	6 A
Max. corrente d'inserzione	10 A (4 s)
Min. corrente	10 mA
Corrente di cortocircuito	200 A (corrente di corto circuito condizionata)
Max. potenza commutabile (carico ohmico)	140 W (con 24 V DC)
	20 W (con 48 V DC)
	18 W (con 60 V DC)
	23 W (con 110 V DC)
	40 W (con 220 V DC)
	1500 VA (con 250 V AC)
Potere di interruzione minimo	120 mW
Fusibile d'uscita	4 A gL/gG NEOZED

Collegamento	Connessione Push-in
Lunghezza del tratto da spelare	10 mm
Sezione conduttore rigida	0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile	0,14 mm² ... 2,5 mm²
	0,2 mm² ... 2,5 mm² (Capocorda singolo)
	2x 0,5 mm² ... 1 mm² (Capocorda montato TWIN)
Sezione conduttore AWG	26 ... 14

Larghezza	6,2 mm
Altezza	80 mm
Profondità	94 mm

Colore	grigio (RAL 7042)

Condizioni ambientali
Grado di protezione (Prese relè)	IP20 (Prese relè)
Grado di protezione (Luogo di installazione)	≥ IP54 (Luogo di installazione)
Temperatura ambiente (esercizio)	-25 °C ... 60 °C
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 85 °C
Posizione elevata	≤ 2000 m

CE
Certificato	Conformità CE
UKCA
Certificato	Conformità UKCA
Omologazione per settore navale
Certificato	TAE0000196
Test dei gas tossici
Siglatura	ISA-S71.04. G3 Harsh Group
	EN 60068-2-60
Dati cantieristica navale
Temperature	D
Humidity	A
Vibrazione	B/C
EMC	B
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Compatibilità elettromagnetica	Conformità alla direttiva EMC
Direttiva sulla bassa tensione	Conformità alla direttiva NS

Norme/Disposizioni	IEC 60947-5-1

Dati commerciali

Codice articolo	1094767
Pezzi/conf.	10 Pezzi
Quantità di ordinazione minima	10 Pezzi
Codice vendita	DK62A6
Codice prodotto	DK62A6
GTIN	4055626921600
Peso per pezzo (confezione inclusa)	32.12 g
Peso per pezzo (confezione esclusa)	32.12 g
Numero tariffa doganale	85364100
Paese di origine	DE

Classifiche

Omologazioni

Environmental product compliance

Prodotti compatibili

Accessori

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	364adbe1-15b9-49f4-8cab-bbd8f47401c7
