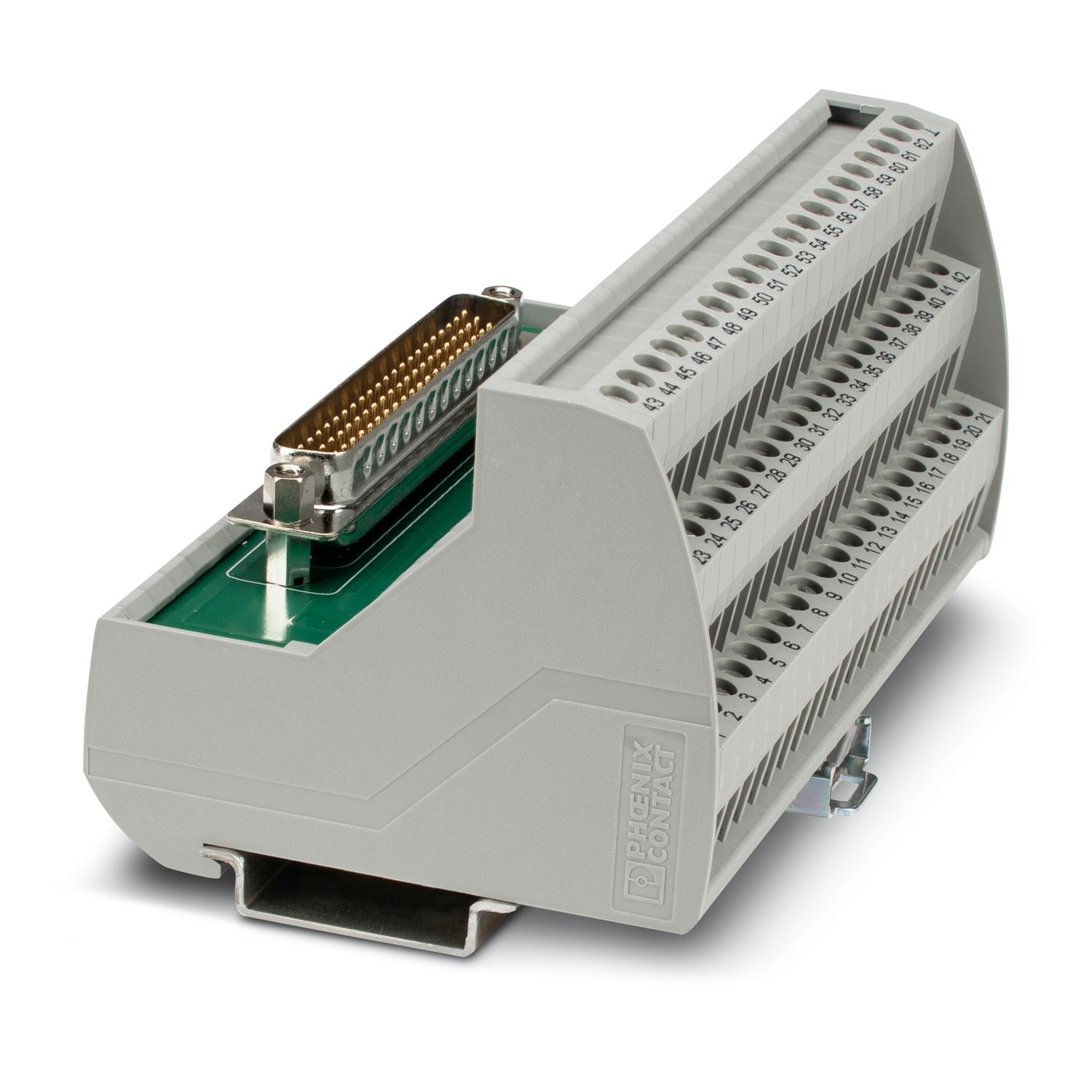

VIP-3/SC/HD62SUB/M - Modulo di interfaccia

2322391

Modulo VARIOFACE, con connessione a vite e connettore maschio D-SUB miniaturizzato High Density, per l'installazione su guide di montaggio NS 35, n. poli: 62, larghezza: 180 mm

Dettagli prodotto

Tipo di prodotto	Modulo di interfaccia
Famiglia di prodotti	VARIOFACE Professional
Numero di poli	62

Tensione nominale U_N	25 V AC
	60 V DC
Max. amperaggio per segnale	1 A

Collegamento 1 (livello di controllo)
Collegamento	Connettore maschio D-SUB High Density
Filettatura	UNC 4-40
Numero collegamenti	1
Numero di poli	62
Collegamento 2 (livello di campo)
Attacco a norma	IEC / EN
Collegamento	Connessione a vite
Lunghezza del tratto da spelare	8 mm
Filettatura	M3
Numero di poli	63
Sezione conduttore rigida	0,2 mm² ... 4 mm²
Sezione conduttore flessibile	0,2 mm² ... 2,5 mm²
Sezione conduttore AWG	24 ... 12
Coppia di serraggio	0,5 Nm ... 0,6 Nm

Segnalazione stato	no
Indicazione di stato disponibile	no

Dimensioni articolo
Larghezza	113,5 mm
Altezza	69 mm
Profondità	62 mm

Colore	grigio (RAL 7042)
Classe di combustibilità a norma UL 94	V0
Materiale isolante custodia	Poliammide PA non rinforzato

Condizioni ambientali
Temperatura ambiente (esercizio)	-20 °C ... 50 °C
Temperatura ambiente (stoccaggio/trasporto)	-20 °C ... 70 °C

Norme/Disposizioni	EN 50178

Tipo di montaggio	Montaggio su guida DIN
Posizione d'installazione	a scelta

Nota per il funzionamento	Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo.

Dati commerciali

Codice articolo	2322391
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DK2112
Codice prodotto	DK2112
GTIN	4046356451697
Peso per pezzo (confezione inclusa)	316.9 g
Peso per pezzo (confezione esclusa)	308.3 g
Numero tariffa doganale	85366900
Paese di origine	US

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	125 V	1 A	30 - 12

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	125 V	1 A	30 - 12

Environmental product compliance

I vantaggi

Connessione a vite

Collegamento 1:1

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	ea426538-5d79-499f-ad77-04f5d31fc9a4
