VIP-3/SC/D50SUB/M - Modulo di interfaccia

2315159

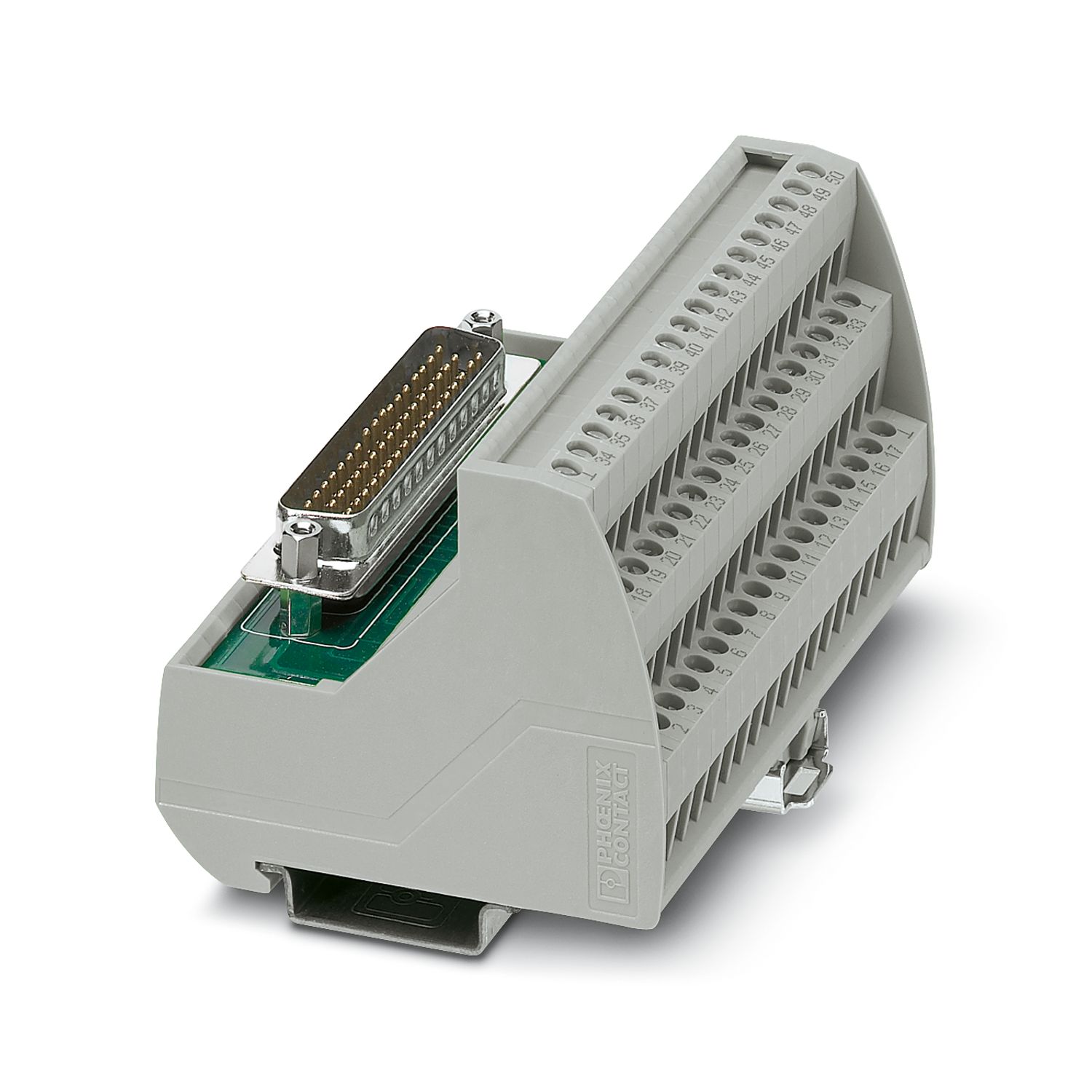

Modulo VARIOFACE, con connessione a vite e connettore maschio D-SUB miniaturizzato, per l'installazione su guide di montaggio NS 35, con LED, n. poli: 50

Dettagli prodotto

Tipo di prodotto	Modulo di interfaccia
Famiglia di prodotti	VARIOFACE Professional
Numero di poli	50
Caratteristiche di isolamento
Categoria di sovratensione	II
Grado di inquinamento	2

Tensione nominale U_N	25 V AC
	60 V DC
Max. amperaggio per segnale	2 A
Tensione impulsiva di dimensionamento	1,2 kV

Livello di campo
Attacco a norma	IEC / EN
Collegamento	Connessione a vite
Lunghezza del tratto da spelare	8 mm
Filettatura	M 3
Sezione conduttore rigida	0,2 mm² ... 4 mm²
Sezione conduttore flessibile	0,2 mm² ... 2,5 mm²
Sezione conduttore AWG	24 ... 12
Coppia di serraggio	0,5 Nm ... 0,6 Nm
Livello di controllo
Collegamento	Connettore maschio D-SUB
Numero collegamenti	1
Numero di poli	50

Segnalazione stato	no
Indicazione di stato disponibile	no

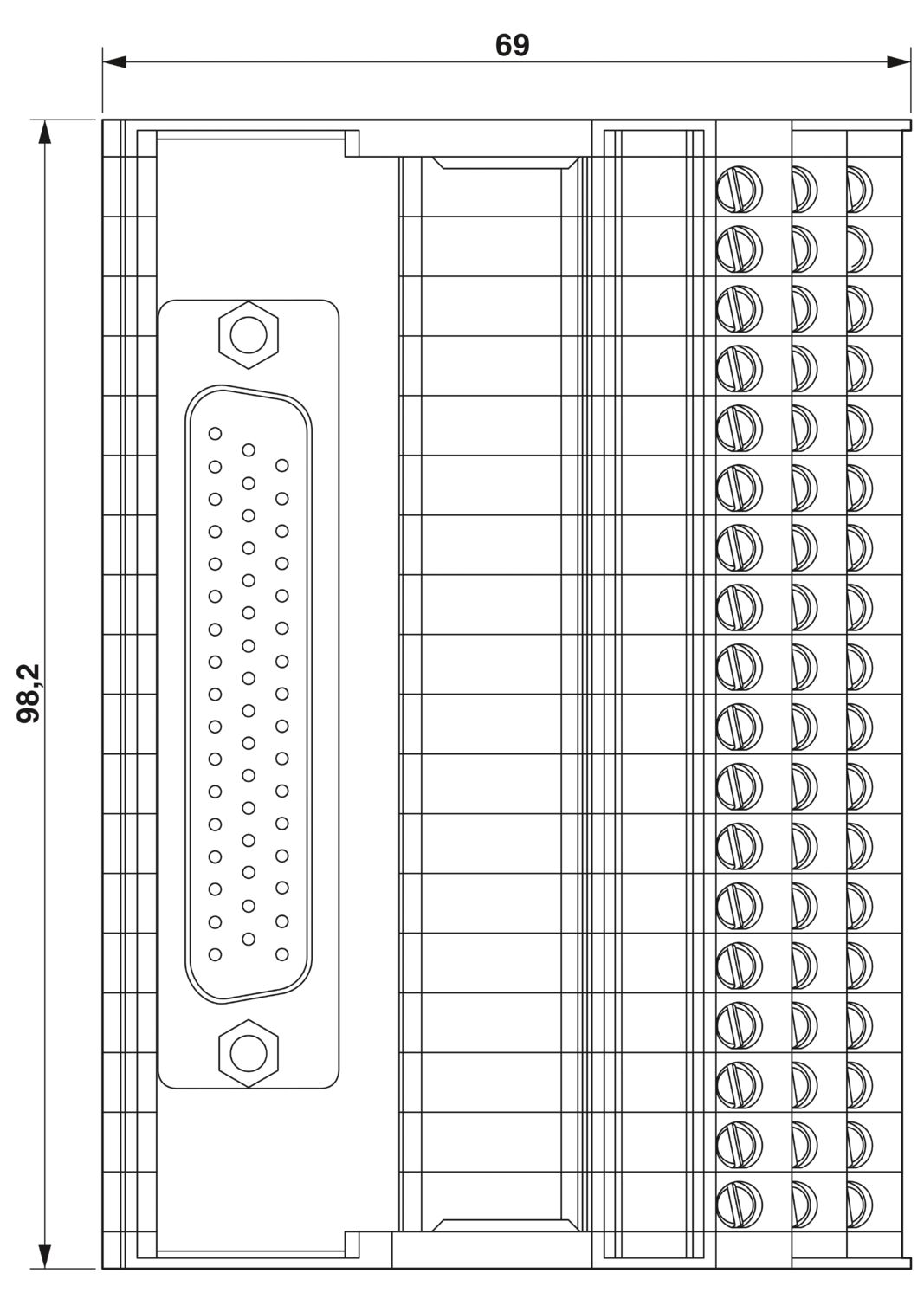

Dimensioni articolo
Larghezza	98,2 mm
Altezza	69 mm
Profondità	62 mm

Colore	grigio (RAL 7042)
Classe di combustibilità a norma UL 94	V0
Materiale isolante custodia	Poliammide PA non rinforzato

Condizioni ambientali
Temperatura ambiente (esercizio)	-20 °C ... 50 °C
Temperatura ambiente (stoccaggio/trasporto)	-20 °C ... 70 °C

Norme/Disposizioni	IEC 60664
	DIN EN 50178

Tipo di montaggio	Montaggio su guida DIN
Posizione d'installazione	a scelta

Nota per il funzionamento	Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo.

Dati commerciali

Codice articolo	2315159
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DK2112
Codice prodotto	DK2112
GTIN	4046356313322
Peso per pezzo (confezione inclusa)	242.833 g
Peso per pezzo (confezione esclusa)	242.6 g
Numero tariffa doganale	85366900
Paese di origine	US

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	105 V	1 A	30 - 12

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	150 V	2,5 A	22 - 12

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	150 V	2,5 A	22 - 12

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	105 V	1 A	28 - 14

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

9 poli ... 50 poli

Piedino metallico

A norma IEC 60603-13

Connessione a vite

Collegamento 1:1

A norma IEC 60603-13

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	f20c7795-e145-4ff3-9268-8093a65d3f1d
