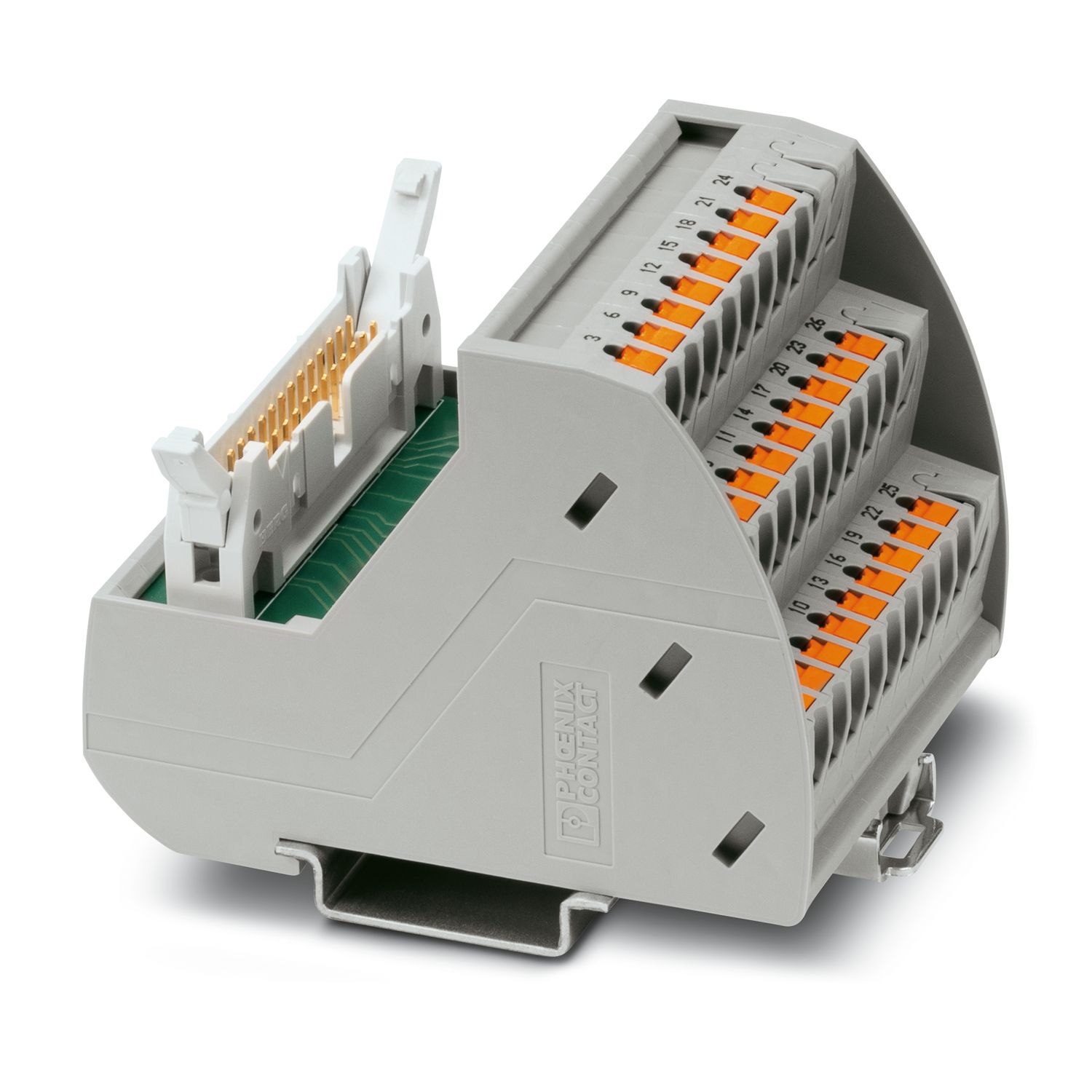

VIP-3/PT/FLK26 - Modulo di interfaccia

2903791

Modulo VARIOFACE con connessione Push-in e connettore per cavo piatto, per l'installazione su guide di montaggio NS 35, con connettori maschio e staffe di bloccaggio corte e lunghe per connettori femmina, n. poli: 26

Dettagli prodotto

Tipo di prodotto	Modulo di interfaccia
Famiglia di prodotti	VARIOFACE Professional
Numero di poli	26
Numero di canali	26
Caratteristiche di isolamento
Categoria di sovratensione	II
Grado di inquinamento	2

Tensione d'esercizio max. ammissibile	25 V AC
	60 V DC
Max. amperaggio per segnale	1 A
Tensione impulsiva di dimensionamento	0,6 kV

Livello di campo
Collegamento	Connessione Push-in
Lunghezza del tratto da spelare	8 mm
Sezione conduttore rigida	0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile	0,14 mm² ... 2,5 mm²
Sezione conduttore AWG	26 ... 14
Livello di controllo
Collegamento	Connettore maschio IDC/FLK
Numero collegamenti	1
Numero di poli	26
Passo	2,54 mm

Segnalazione stato	no
Indicazione di stato disponibile	no

Dimensioni articolo
Larghezza	57,1 mm
Altezza	75,8 mm
Profondità	63 mm

Colore	grigio (RAL 7042)
Classe di combustibilità a norma UL 94	V0
Materiale isolante custodia	Poliammide PA non rinforzato

Condizioni ambientali
Temperatura ambiente (esercizio)	-20 °C ... 50 °C
Temperatura ambiente (stoccaggio/trasporto)	-20 °C ... 70 °C

Norme/Disposizioni	IEC 60664
	DIN EN 50178

Tipo di montaggio	Montaggio su guida DIN
Posizione di installazione	a scelta

Nota per il funzionamento	Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo.

Dati commerciali

Codice articolo	2903791
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DK2121
Codice prodotto	DK2121
GTIN	4046356796651
Peso per pezzo (confezione inclusa)	129.765 g
Peso per pezzo (confezione esclusa)	129.765 g
Numero tariffa doganale	85366900
Paese di origine	US

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	125 V	1 A	26 - 14

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	125 V	1 A	26 - 14

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	125 V	1 A	26 - 14

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	125 V	1 A	26 - 14

Environmental product compliance

Prodotti compatibili

Accessori

ECLASS-13.0	27141152
ECLASS-15.0	27141152

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
