MACX MCR-EX-SL-SD-21-25-LFD
-
Modulo di controllo valvole
2905669
Modulo di controllo valvole Ex i per il comando di elettrovalvole Ex i in area Ex, ingresso logico, tensione a vuoto 21,1 V, limitazione di corrente a 25,1 mA, trasparenza ai guasti di linea e con uscita di segnalazione errori fino a SIL 3 secondo IEC 61508; connessione a vite.
Download gratuito disponibile.
Downloads
Dettagli prodotto
| Tipo di prodotto | Modulo controllo valvole |
| Famiglia di prodotti | MACX Analog |
| Numero di canali | 1 |
| Esecuzione | Isolatori galvanici Ex i con sicurezza funzionale SIL |
| Configurazione | DIP switch |
| Isolamento galvanico | |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Isolamento galvanico Uscita/ingresso, uscita di segnalazione errori IEC/EN 60079-11 | |
| Norme/Disposizioni | IEC/EN 60079-11 |
| Tensione di isolamento nominale | 375 VPP |
| Tensione di prova | 2,5 kV AC (50 Hz, 60 s) |
| Isolamento galvanico Uscita/ingresso, uscita di segnalazione errori IEC/EN 61010-1 | |
| Norme/Disposizioni | IEC/EN 61010-1 |
| Tensione di isolamento nominale | 300 Veff |
| Tensione di prova | 2,5 kV AC (50 Hz, 60 s) |
| isolamento | Separazione sicura |
| Isolamento galvanico Uscita/alimentazione, connettore T IEC/EN 60079-11 | |
| Norme/Disposizioni | IEC/EN 60079-11 |
| Tensione di isolamento nominale | 375 VPP |
| Tensione di prova | 2,5 kV AC (50 Hz, 60 s) |
| Isolamento galvanico Uscita/alimentazione, connettore T IEC/EN 61010-1 | |
| Norme/Disposizioni | IEC/EN 61010-1 |
| Tensione di isolamento nominale | 300 Veff |
| Tensione di prova | 2,5 kV AC (50 Hz, 60 s) |
| isolamento | Separazione sicura |
| Isolamento galvanico Ingresso/uscita di segnalazione errori/alimentazione | |
| Tensione di prova | 1,5 kV AC (50 Hz, 60 s) |
| Alimentazione | |
| Tensione nominale | 24 V DC -20 % ... +25 % |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC |
| Potenza dissipata | < 0,8 W |
| Segnale: Logica | |
| Numero ingressi | 1 |
| Livello di commutazione segnale "0" | 0 V DC ... 5 V DC (oppure aperto) |
| Livello di commutazione segnale "1" | 15 V DC ... 30 V DC |
| Corrente d'ingresso | < 12 mA |
| Impedenza d'ingresso | 3 MΩ (impedenza elevata in caso di guasto di linea sull'uscita) |
| Immune al test degli impulsi | Sì |
| Segnalare: Uscita di segnalazione errori | |
| Tipo di commutazione del contatto | Contatto in chiusura |
| Tipo di segnale di uscita | Uscita transistor, passiva |
| Max. tensione commutabile | 30 V DC |
| Max. corrente d'inserzione | 50 mA |
| Resistente a cortocircuiti | sì |
| Segnale: Tensione | |
| Descrizione dell'uscita | sicurezza intrinseca |
| Numero uscite | 1 |

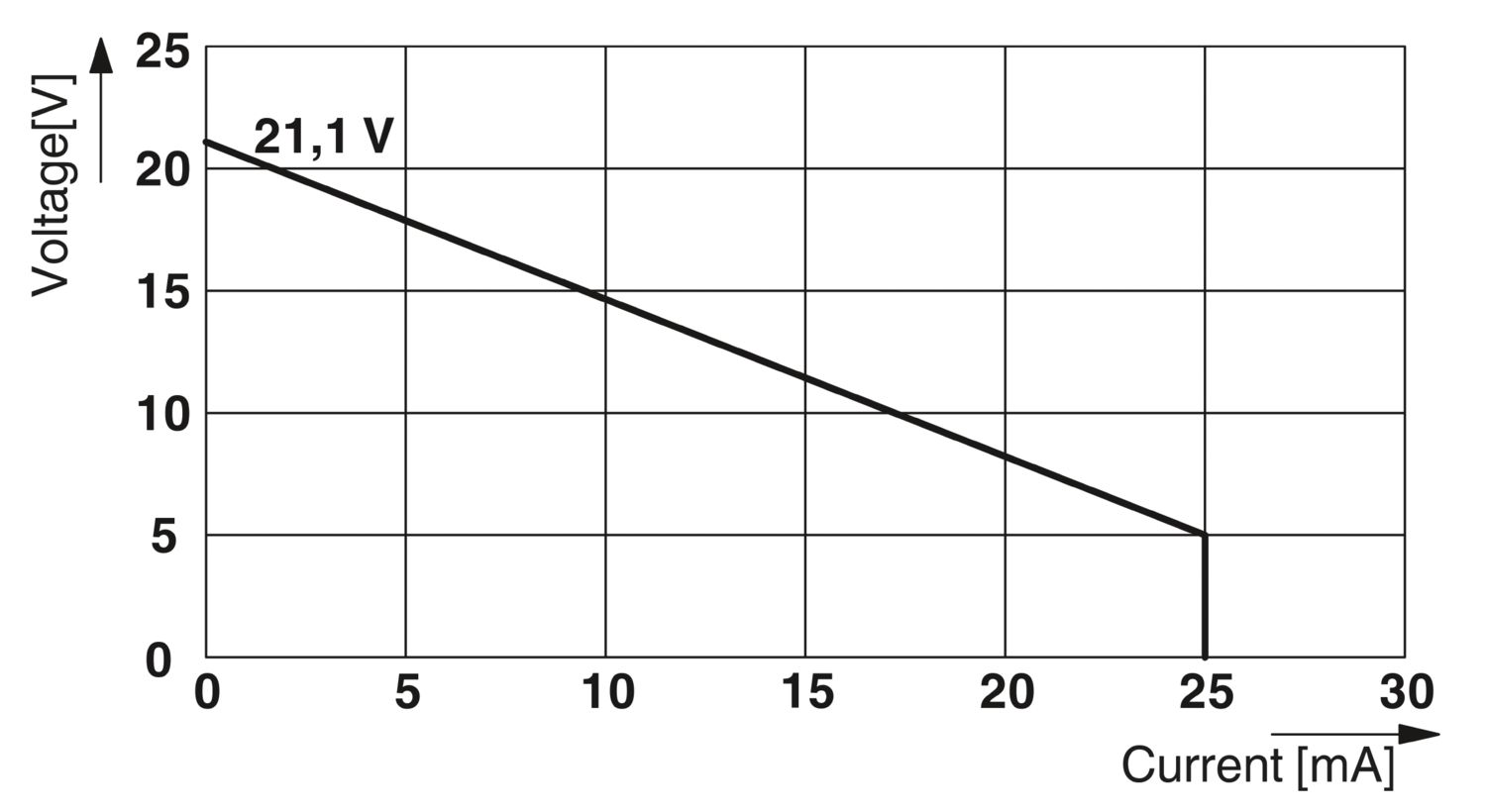

| Tensione d'uscita | ≥ 4,64 V DC (25,1 mA) |
| Limitazione di corrente | > 25,1 mA (con riconoscimento guasto linea) |
| Tempo di risposta | < 30 ms |
| Tensione a vuoto | > 21,1 V DC |
| Resistente a cortocircuiti | sì |
| Riconoscimento guasto linea | > 10 kΩ (Interruzione di linea) |
| < 50 Ω (Cortocircuito) | |
| attivabile/disattivabile tramite DIP switch | |
| Collegamento | Connessione a vite |
| Lunghezza del tratto da spelare | 7 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Presa per spina di prova | |
| Diametro max. | 2,3 mm |
| Installazione Ex (EPL) | Gc |
| Div. 2 | |
| Circuiti Ex i (EPL) | Ga |
| Da | |
| Ma | |
| Div. 1 | |
| Dati tecnici di sicurezza | |
| Induttanza interna max. Li | trascurabile |
| Capacità interna max. Ci | 11 nF |
| Max. tensione d’uscita Uo | 23,98 V |
| Max. corrente in uscita Io | 37,4 mA |
| Max. potenza in uscita Po | 224 mW |
| Resistenza interna max. Ri | 641 Ω |
| Tensione massima di sicurezza Um | 253 V AC |
| 125 V DC | |
| IIA/I (circuito di corrente semplice): Max. induttività esterna Lo / Max. capacità esterna Co | 203,4 mH / 3,33 µF |
| IIB/IIIC (circuito di corrente semplice): Max. induttività esterna Lo / Max. capacità esterna Co | 101,7 mH / 0,91 µF |
| IIC (circuito di corrente semplice): Max. induttività esterna Lo / Max. capacità esterna Co | 25,4 mH / 0,114 µF |
| IIA (circuito di corrente misto): Max. induttività esterna Lo / Max. capacità esterna Co | 50 mH / 0,67 µF, 20 mH / 0,76 µF, 0,5 mH / 0,83 µF, 0,2 mH / 0,89 µF |
| IIB/IIIC (circuito di corrente misto): Max. induttività esterna Lo / Max. capacità esterna Co | 5 mH / 289 nF, 0,5 mH / 489 nF |
| IIC (circuito di corrente misto): Max. induttività esterna Lo / Max. capacità esterna Co | 5 mH / 59 nF, 0,5 mH / 89 nF |
| Segnalazione stato | LED verde (tensione di alimentazione) |
| LED giallo (stato d’inserzione) | |
| LED rosso (guasto linea) |
| Disegno quotato |
|
| Larghezza | 12,5 mm |
| Altezza | 112,5 mm |
| Profondità | 113,7 mm |
| Profondità NS 35/7,5 | 114,5 mm (agganciato su guida DIN NS 35/7,5 a norma EN 60715) |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| Materiale custodia | PA 6.6-FR |
| Condizioni ambientali | |
| Grado di protezione | IP20 (non sottoposto a valutazione UL) |
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (Posizione di montaggio a piacere) |
| -20 °C ... 70 °C (Declassamento) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Campo di impiego ad alta quota (≤ 2000 m) | |
| Posizione elevata | ≤ 2000 m (I dati tecnici si riferiscono ad altitudini ≤2000 m sul livello del mare. Per altitudini >2000 m sul livello del mare, vedere la scheda tecnica.) |
| Temperatura ambiente (esercizio) | -20 °C ... 70 °C |
| Tensione massima di sicurezza Um | 253 V AC |
| 125 V DC | |
| Tensione di isolamento nominale | 375 VPP |
| 300 V AC/DC | |
| Campo di impiego ad alta quota (≤ 3000 m) | |
| Gamma di altezze | > 2000 m ... 3000 m |
| Temperatura ambiente (esercizio) | -20 °C ... 63 °C |
| Tensione massima di sicurezza Um | 190 V AC |
| 110 V DC | |
| Tensione di isolamento nominale | 190 V |
| Campo di impiego ad alta quota (≤ 4000 m) | |
| Gamma di altezze | > 3000 m ... 4000 m |
| Temperatura ambiente (esercizio) | -20 °C ... 56 °C |
| Tensione massima di sicurezza Um | 60 V AC/DC |
| Tensione di isolamento nominale | 60 V AC/DC |
| Campo di impiego ad alta quota (≤ 5000 m) | |
| Gamma di altezze | > 4000 m ... 5000 m |
| Temperatura ambiente (esercizio) | -20 °C ... 49 °C |
| Tensione massima di sicurezza Um | 60 V AC/DC |
| Tensione di isolamento nominale | 60 V AC/DC |
| CE | |
| Certificato | Conformità CE |
| Nota | inoltre EN 61326 |
| ATEX | |
| Siglatura | I (M1) [Ex ia Ma] I |
| II (1) G [Ex ia Ga] IIC | |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex ec [ia Ga] IIC T4 Gc X | |
| Certificato | IBExU 13 ATEX1045X |
| IECEx | |
| Siglatura | [Ex ia Ma] I |
| [Ex ia Ga] IIC | |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Certificato | IECEx IBE 13.0014X |
| CCC / China-Ex | |
| Siglatura | [Ex ia Ga] IIB |
| [Ex ia Da] IIIC | |
| Ex ec [ia IIB Ga] IIC T4 Gc | |
| Certificato | 2022122316115979 |
| UL, USA / Canada | |
| Siglatura | UL 61010 Listed |
| Certificato | , C.D.-No 83104549 |
| Omologazione per settore navale | |
| Certificato | DNV GL TAA000020C |
| Safety Integrity Level (SIL, IEC 61508) | |
| Siglatura | 3 |
| INMETRO | |
| Siglatura | [Ex ia Ma] I |
| [Ex ia Ga] IIC | |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Certificato | DNV 18.0145 X |
| Dati cantieristica navale | |
| Temperature | B |
| Humidity | B |
| Vibrazione | A |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Immunità ai disturbi | EN 61000-6-2 |
| Nota | Le interferenze possono causare leggeri scostamenti. |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 61000-6-4 |
| GB Standard | |
| Norme/Disposizioni | GB/T 3836.1 |
| GB/T 3836.3 | |
| GB/T 3836.4 | |
| Tipo di montaggio | Montaggio su guida DIN |
I vantaggi
Ingresso: logica
Uscita: a sicurezza intrinseca [Ex ia]; tensione a vuoto > 21,1 V DC; limitazione di corrente > 25,1 mA
Segnalatore guasti di linea (inseribile/disinseribile), tramite circuito di segnale e tramite uscita di segnalazione errori a parte
Trasparente per impulsi di prova
Fino a SIL 3 secondo IEC/EN 61508
Separazione galvanica sicura tra uscita, ingresso, alimentazione e uscita segnalazione errori
Possibilità di alimentazione e segnalazione errori tramite connettore per guide di supporto
Morsetti di connessione estraibili, connessione a vite
Installazione in zona 2 consentita
Larghezza custodia: 12,5 mm
