UPS-BAT/LI/24DC/189WH - Modulo batteria - 1460922

Dettagli prodotto

Descrizione del prodotto

Dati tecnici

Accumulo

Ingresso
Tensione d'ingresso	24 V DC
Capacità nominale	189 Wh (2x 94,72 Wh)
Capacità nominale		7,4 Ah
Corrente di carica	10 A
Tensione di carica	28,4 V DC (20 °C)
Uscita
Corrente d'uscita	max. 45 A (Derating: -20 °C ... 0 °C, 30 A ... 40 A; 50 °C ... 60 °C, 35 A)
Fusibile d'uscita	1x 50 A MAXI Blade Fuse ( 32 V DC)
Tempo di copertura	20 min (20 A)
Note generali
Collegamento in parallelo	sì
Collegamento in parallelo		max. 5
Tipo di batteria	Grepow, 2x 25.6 V GRP8056117-8S1P-A
Tecnologia batteria	Lithium-Ion (LiFePO₄)
IQ-Technology	sì
Messa in servizio ritardata (solo batteria)	6 Mesi (-20 °C ... 35 °C)
Messa in servizio ritardata (solo batteria)		1 Mesi (-30 °C ... 65 °C)
Vita elettrica modulo batteria (secondo Eurobat)	10 (20 °C)
Designazione delle dimensioni	Blocco
Sensore di temperatura	sì
Numero di kit di batterie di ricambio	2x (UPS-BAT-KIT/LI/24DC/94WH (1532141))

Dati di collegamento

Batteria
Posizione	4.x
Tecnologia di connessione
Polarità	4.1 (+), 4.2 (-)
Connessione conduttori
Tipo di connessione	Connessione a vite
rigido	2,5 mm² ... 16 mm² (consigliato, fusibile da 25 A)
rigido		4 mm² ... 16 mm² (consigliato, fusibile da 50 A)
flessibile	2,5 mm² ... 16 mm² (consigliato, fusibile da 25 A)
flessibile		4 mm² ... 16 mm² (consigliato, fusibile da 50 A)
flessibile con puntalino senza collare in plastica	2,5 mm² ... 16 mm² (consigliato, fusibile da 25 A)
flessibile con puntalino senza collare in plastica		4 mm² ... 16 mm² (consigliato, fusibile da 50 A)
flessibile con puntalino con collare in plastica	2,5 mm² ... 16 mm² (consigliato, fusibile da 25 A)
flessibile con puntalino con collare in plastica		4 mm² ... 16 mm² (consigliato, fusibile da 50 A)
AWG	14 ... 6 (consigliato, fusibile da 25 A)
AWG		10 ... 6 (consigliato, fusibile da 50 A)
Lunghezza del tratto da spelare	10 mm (consigliato, fusibile da 25 A)
Lunghezza del tratto da spelare		10 mm (consigliato, fusibile da 50 A)
Coppia di serraggio	1,2 Nm ... 1,5 Nm
Coppia di serraggio		15 lb_f-in.
Testa della vite del tipo di apparecchio	Fessura longitudinale L
LIN
Posizione	4.x
Tecnologia di connessione
Polarità	4.3 ()
Connessione conduttori
Tipo di connessione	Connessione a vite
rigido	0,75 mm² ... 16 mm² (LIN)
flessibile	0,75 mm² ... 16 mm² (LIN)
flessibile con puntalino senza collare in plastica	0,75 mm² ... 16 mm² (LIN)
flessibile con puntalino con collare in plastica	0,75 mm² ... 16 mm² (LIN)
AWG	20 ... 6
Lunghezza del tratto da spelare	10 mm (LIN)
Coppia di serraggio	1,2 Nm ... 1,5 Nm
Testa della vite del tipo di apparecchio	Fessura longitudinale L

Caratteristiche articolo

Tipo di prodotto	Modulo batteria
Famiglia di prodotti	Modulo batteria (dispositivo con batteria)
Smaltimento	Non smaltire le vecchie batterie nei rifiuti domestici, seguire le rispettive norme nazionali in vigore.
Caratteristiche di isolamento
Classe di protezione	III
Grado d'inquinamento	2

Dimensioni

Dimensioni articolo
Larghezza	133 mm
Altezza	197 mm
Profondità	119 mm
Foro
Diametro	5 mm
Dimensioni di montaggio
Distanza di montaggio destra/sinistra	0 mm / 0 mm
Distanza di montaggio in alto/in basso	5 mm / 5 mm

Condizioni ambientali e della vita elettrica

Condizioni ambientali
Grado di protezione	IP20
Temperatura ambiente (stoccaggio/trasporto)	-30 °C ... 65 °C
	-20 °C ... 35 °C (consigliato)
Temperatura ambiente (carica)	-10 °C ... 55 °C (0 °C ... 55 °C, UPS V/C Level)
Temperatura ambiente (scarica)	-20 °C ... 60 °C
Altezza	max. 2000 m
Umidità dell'aria massima consentita (funzionamento)	≤ 95 %
Urti	15g, 11 ms, half sine (IEC 60068-2-27)
Vibrazioni (funzionamento)	0,7g (DNV-GL / IEC 60068-2-6)

Dati EX

Uso in area a rischio di esplosione	no

Dati commerciali

Codice articolo	1460922
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	CMUEL3
Codice prodotto	CMUEL3
GTIN	4063151851743
Peso per pezzo (confezione inclusa)	3’648 g
Peso per pezzo (confezione esclusa)	3’228 g
Numero tariffa doganale	85076000
Paese di origine	CN

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	500 V	41 A		- 6

Environmental product compliance

Prodotti compatibili

ECLASS-13.0	27050403
ECLASS-15.0	27050403

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

UPS-BAT/LI/24DC/189WH - Modulo batteria

1460922

Dettagli prodotto

ECLASS

ETIM

IECEE CB Scheme

cULus Listed

DNV

cULus Listed

Prodotti compatibili

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

UPS-BAT/LI/24DC/189WH - Modulo batteria 1460922

Dettagli prodotto

ECLASS

ETIM

Prodotti compatibili

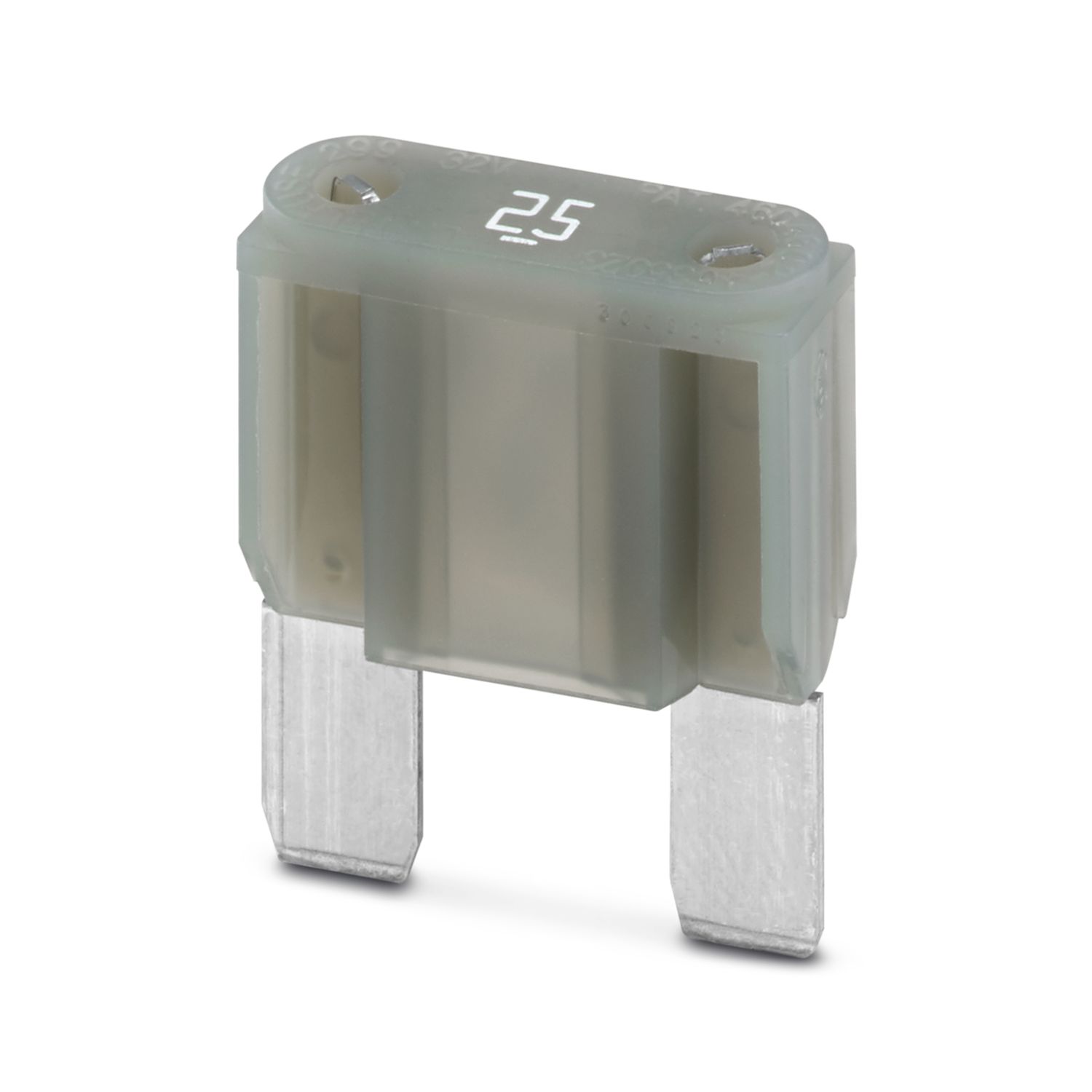

FUSE 25A MAXI - Fusibile 1634760

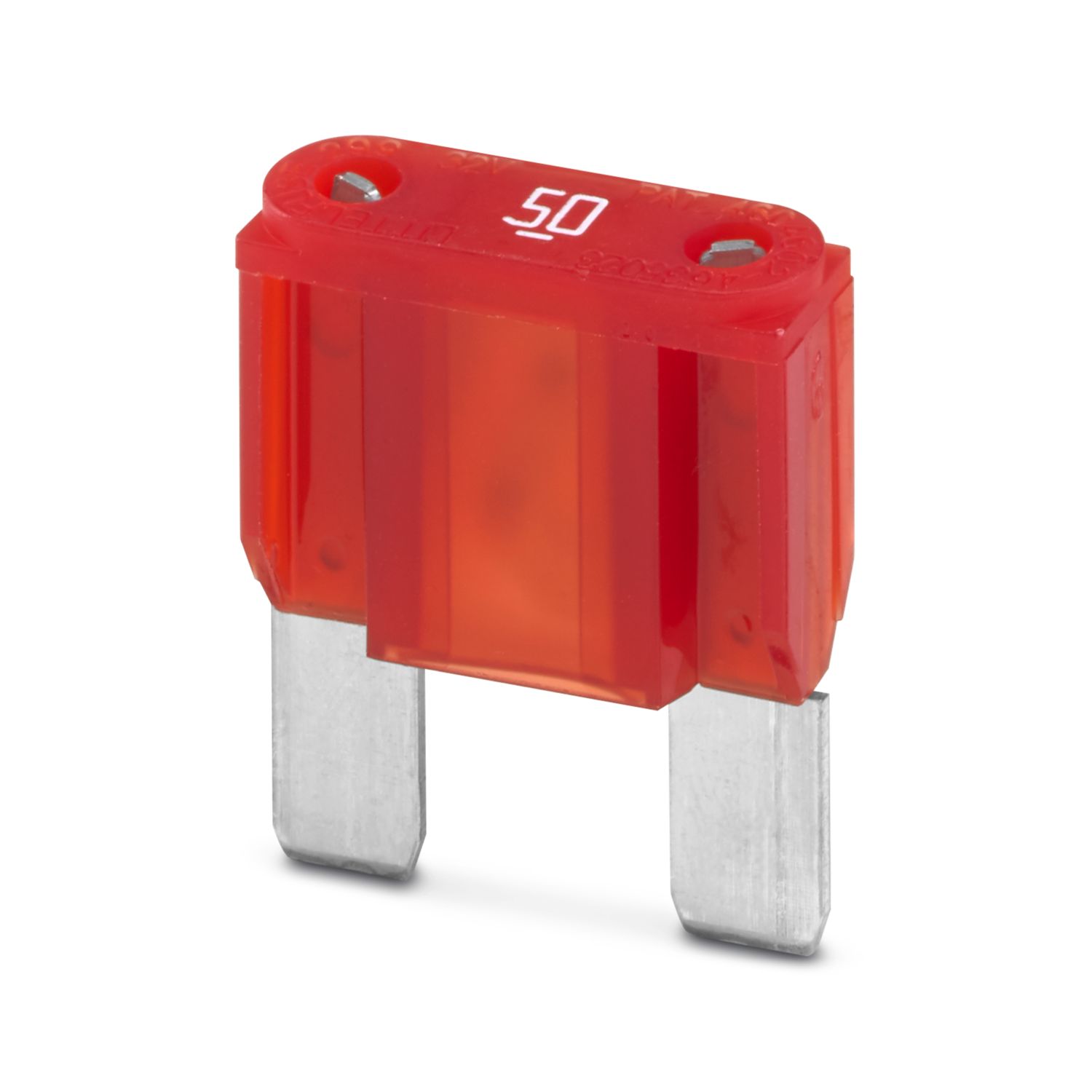

FUSE 50A MAXI - Fusibile 1634761
