ELR W3/ 9-400 S
-
Elettronica di potenza
2963569

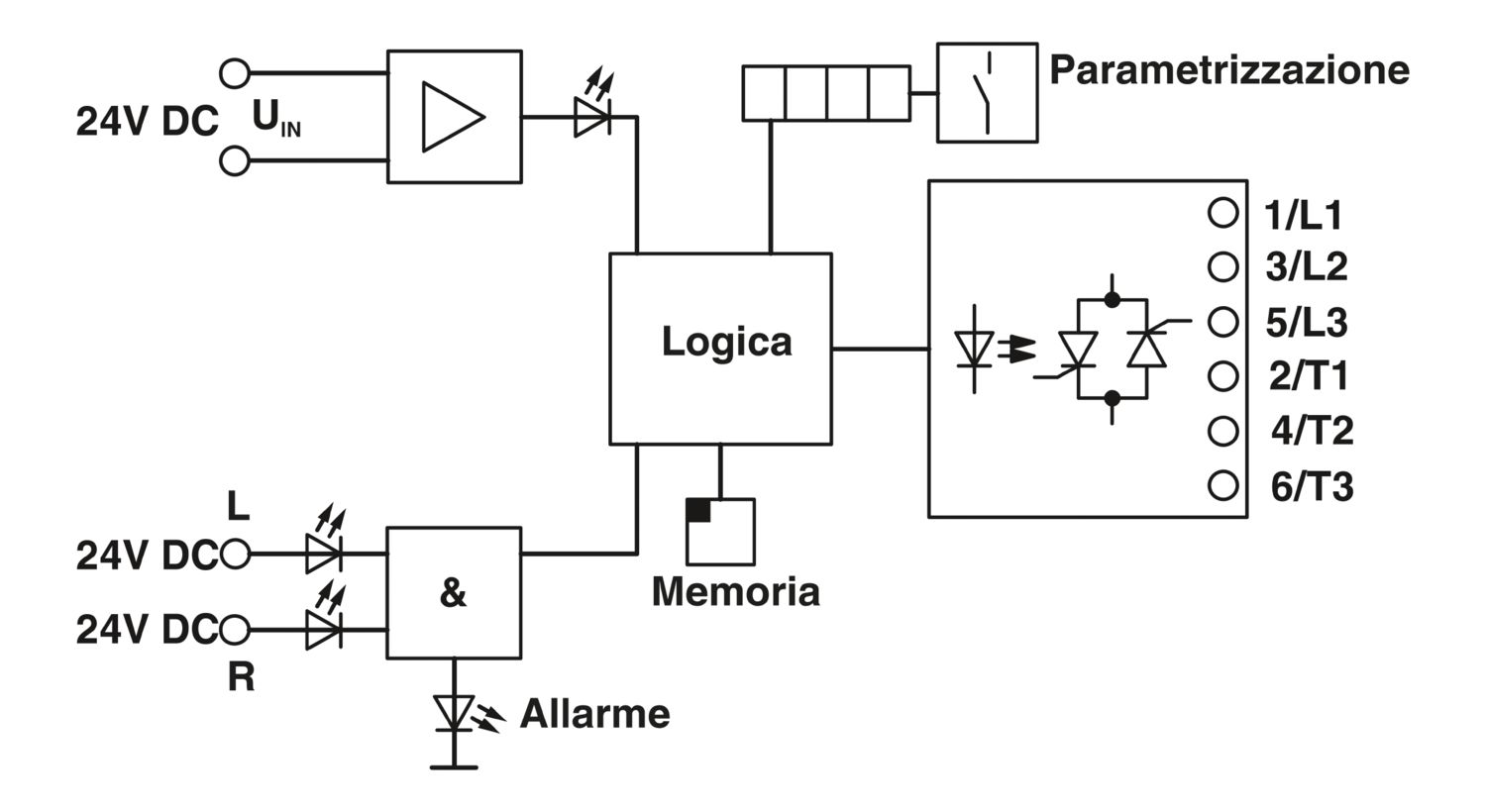

Relè statico trifase con gestione elettronica del motore, con soft starter integrato, corrente di carico 3 x 8 A
Dettagli prodotto
| Tipo di prodotto | Protezione dei semiconduttori |
| Funzionamento | 100 % ED |
| Numero fasi | 3 |
| Tipo di rete | 3 fasi |
| Tensione di prova (Ingresso/uscita) | 2,5 kV (50 Hz, 60 s) |
| Controllo | |
| Denominazione ingresso | Ingresso di controllo destra/sinistra |
| Tensione nominale | 24 V DC |
| Livello di tensione di alimentazione riferito a UVN | 0,8 ... 1,2 |
| Tensione d'ingresso nominale UN | 24 V DC |
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| 0,8 ... 1,2 | |
| Corrente di riposo | 85 mA |
| Corrente d'ingresso tipica con UN | 5 mA |
| Tensione di lavoro di dimensionamento UC | 24 V DC |
| Intervallo di tensione di attivazione | 19,2 V DC ... 28,8 V DC |
| Range di tensione riferito a UC | 0,8 ... 1,2 |
| 0,8 ... 1,2 | |
| Corrente di lavoro di dimensionamento IC | 5 mA |
| Max. ritardo d'inserzione | < 35 ms |
| Max. ritardo di spegnimento | < 25 ms |
| Circuito di protezione | Prot. contro inversione polarità; Diodo di protezione contro l'inversione di polarità in serie |
| Prot. contro le sovratensioni | |
| Indicazione tensione di esercizio | LED verde |
| Segnalazione di errore | LED rosso |
| Segnalazione stato | LED (giallo) |
| Frequenza di commutazione | < 2,5 Hz (con cos φ= 0,5) |
| Uscita AC | |
| Tens. di esercizio di dimensionam. Ue | 400 V AC |
| Range tensione di esercizio | 110 V AC ... 433 V AC |
| Max. tensione commutabile | 440 V AC (L1/T1) |
| 440 V AC (L2/T2) | |
| 440 V AC (L3/T3) | |
| Tensione d'interdizione di punta | 1000 V |
| frequenza di rete | 50 Hz |
| 60 Hz | |
| Corrente di carico permanente | 8 A (vedere curva derating) |
| Range della corrente di carico | 150 mA ... 8 A (a 20 °C Tu, vedi derating) |
| Corrente di dispersione | 5 mA (IL1, in modalità OFF) |
| 3 mA (IL2, in modalità OFF) | |
| 3 mA (IL3, in modalità OFF) | |
| Tensione residua | tip. 1,5 V (a IL) |
| Corrente impulsiva | 230 A (tp = 10 ms, a 25 °C) |
| Integrale di carico limite | 265 A2s |
| Circuito di protezione | elemento RC; elemento RC |
| Prot. contro le sovratensioni | |
| Limitazione sovratensione | > 690 V |
| Circuito di comando | |
| Collegamento | Connessione a vite |
| Lunghezza del tratto da spelare | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 10 |
| Circuito di carico | |
| Collegamento | Connessione a vite |
| Lunghezza del tratto da spelare | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 10 |
| Segnalazione stato | LED (giallo) |
| Indicazione tensione di esercizio | LED verde |
| Segnalazione di errore | LED rosso |
| Larghezza | 62,5 mm |
| Altezza | 84,1 mm |
| Profondità | 120 mm |
| Colore | verde (RAL 6021) |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Norme/Disposizioni | DIN EN 50178 |
| Norme / Disposizioni | |
| Norme/Disposizioni | EN 61000-6-2 |
| EN 61000-6-4 | |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile con distanza > 20 mm |
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
| Codice articolo | 2963569 |
| Pezzi/conf. | 1 Pezzi |
| Quantità di ordinazione minima | 1 Pezzi |
| Codice vendita | DK7222 |
| Codice prodotto | DK7222 |
| Pagina del catalogo | Pagina 44 (C-5-2019) |
| GTIN | 4017918922498 |
| Peso per pezzo (confezione inclusa) | 789.5 g |
| Peso per pezzo (confezione esclusa) | 663.72 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE |
UNSPSC
| UNSPSC 21.0 | 39122333 |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
|
| EU REACH SVHC | |
| Avviso di sostanza candidata REACH (n. CAS) | Nessuna sostanza con una percentuale di massa maggiore dello 0,1% |
I vantaggi
La parametrizzazione avviene mediante display e tastiera direttamente sul dispositivo
Possibilità di comando locale dell'azionamento mediante tastiera
Tempo di avviamento
Tempo di interruzione
Coppia di avviamento
Tempo di arresto
Coppia d’arresto
Coppia di frenata
