ME MAX 12,5 3-3 TBUS KMGY
-
Custodie per l'elettronica
2279020

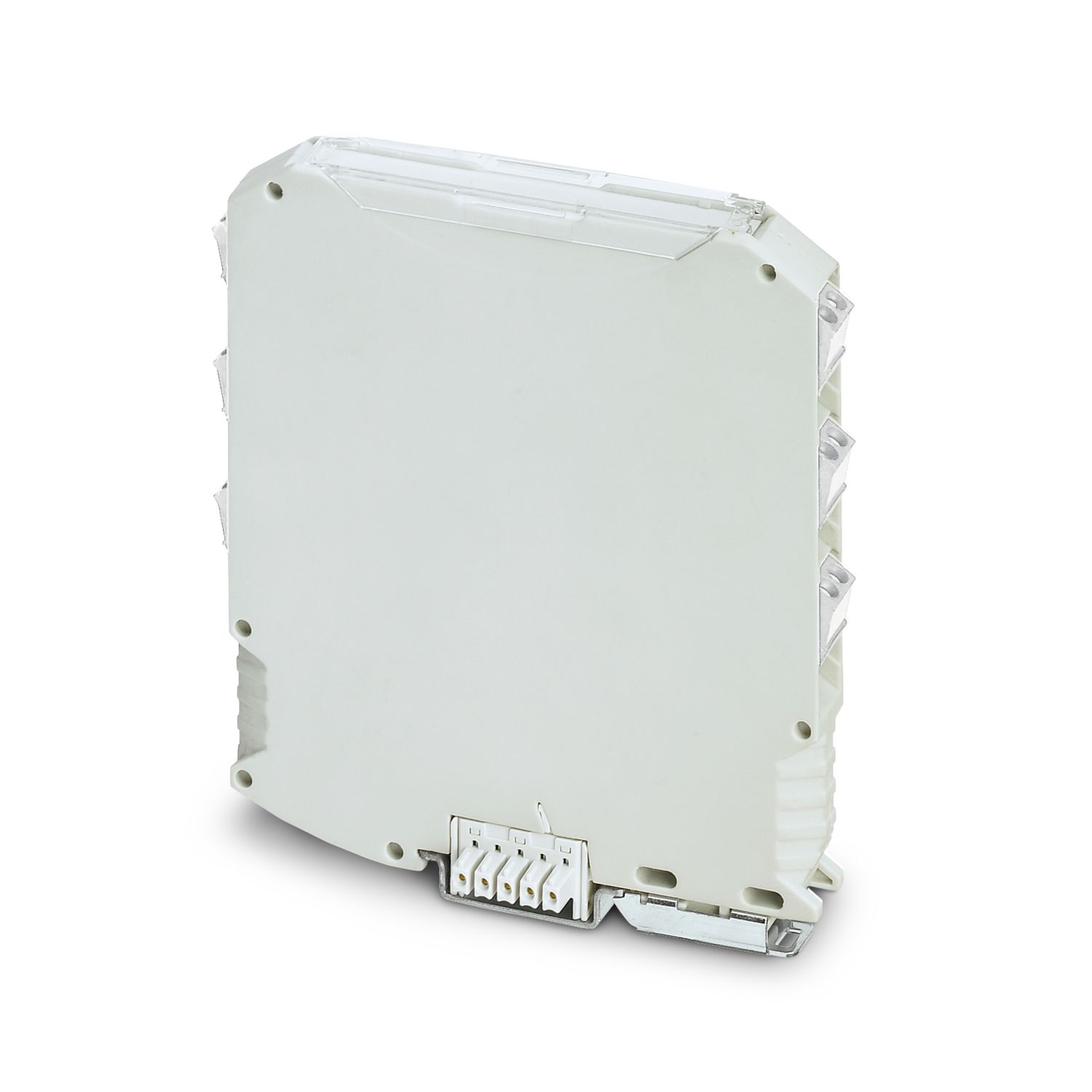

Custodie per guide DIN, Custodia completa con piedino di fissaggio in metallo, design alto, con opzione TBUS, con feritoie di ventilazione, larghezza: 12,6 mm, altezza: 99 mm, profondità: 113,65 mm, colore: grigio chiaro (simili RAL 7035), collegamento trasversale: Connettore bus per guide DIN (opzionale), n. poli connettore trasversale: 5
Per il suo funzionamento questo prodotto necessita di altri prodotti.
Accessori necessari
Dettagli prodotto
| Nota per il montaggio | Rispettare le indicazioni per l’utente nell'area download. |
| Raccomandazione | Materiale pad di contatto per connettori bus in oro con trattamento galvanico (oro duro) |
| Tipo di prodotto | Custodia completa |
| Tipo di custodia | Custodie per guide DIN |
| Serie di custodie | ME-MAX |
| Famiglia di prodotti | ME MAX 12,5.. |
| Numero di poli | 12 |
| 18 | |
| Numero di poli max. | 18 (passo: 3,5 mm) |
| 12 (passo: 5 mm) | |
| Numero di file | 3 |
| 3 | |
| Numero (Aperture per connettori) | 6 |
| Esecuzione | Custodia completa con piedino di fissaggio in metallo, design alto, con opzione TBUS |
| Apertura di ventilazione disponibile | sì |
| Disegno quotato |
|
| Larghezza | 12,6 mm |
| Altezza | 99 mm |
| Profondità | 113,65 mm |
| Profondità dal bordo superiore della guida DIN | 107 mm |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore (Custodia) | grigio chiaro (RAL 7035) |
| Classe di combustibilità a norma UL 94 | V0 |
| CTI secondo IEC 60112 | 600 |
| Materiale custodia | PA |
| Finitura superficiale | non trattato |
| Potenza dissipata custodia singola a 20 °C | |
| Temperatura di utilizzo | 20 °C |
| Fattore di riduzione | 1 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 4,4 W |
| Potenza dissipata custodia singola a 30 °C | |
| Temperatura di utilizzo | 30 °C |
| Fattore di riduzione | 0,91 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 4 W |
| Potenza dissipata custodia singola a 40 °C | |
| Temperatura di utilizzo | 40 °C |
| Fattore di riduzione | 0,81 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 3,6 W |
| Potenza dissipata custodia singola a 50 °C | |
| Temperatura di utilizzo | 50 °C |
| Fattore di riduzione | 0,7 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 3,1 W |
| Potenza dissipata custodia singola a 60 °C | |
| Temperatura di utilizzo | 60 °C |
| Fattore di riduzione | 0,57 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 2,5 W |
| Potenza dissipata custodia singola a 70 °C | |
| Temperatura di utilizzo | 70 °C |
| Fattore di riduzione | 0,49 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 2,2 W |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accelerazione | 2g (58,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Altezza di caduta | 50 cm |
| Frequenza | 10 |
| Urti | |
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 80 % |
| Numero degli alloggiamenti dei circuiti stampati | 1 |
| Tipologia di fissaggio del circuito stampato | Molla di bloccaggio |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Montaggio su guida DIN |
| Confezione | confezionato nel cartone |
| Tipo di confezionamento | Cartone |
I vantaggi
Montaggio semplificato
Disponibile in larghezze da 6,2 mm ... 90 mm, ampliabile mediante moduli
Varianza nella tecnologia di connessione
Montabile su guida DIN
In via opzionale con connettore bus montabile su guide DIN e sistema con connettori di potenza
Coperchio frontale trasparente orientabile
