SUBCON-PLUS-PROFIB/PG/FC 90
-
Connettori bus D-SUB
2313287

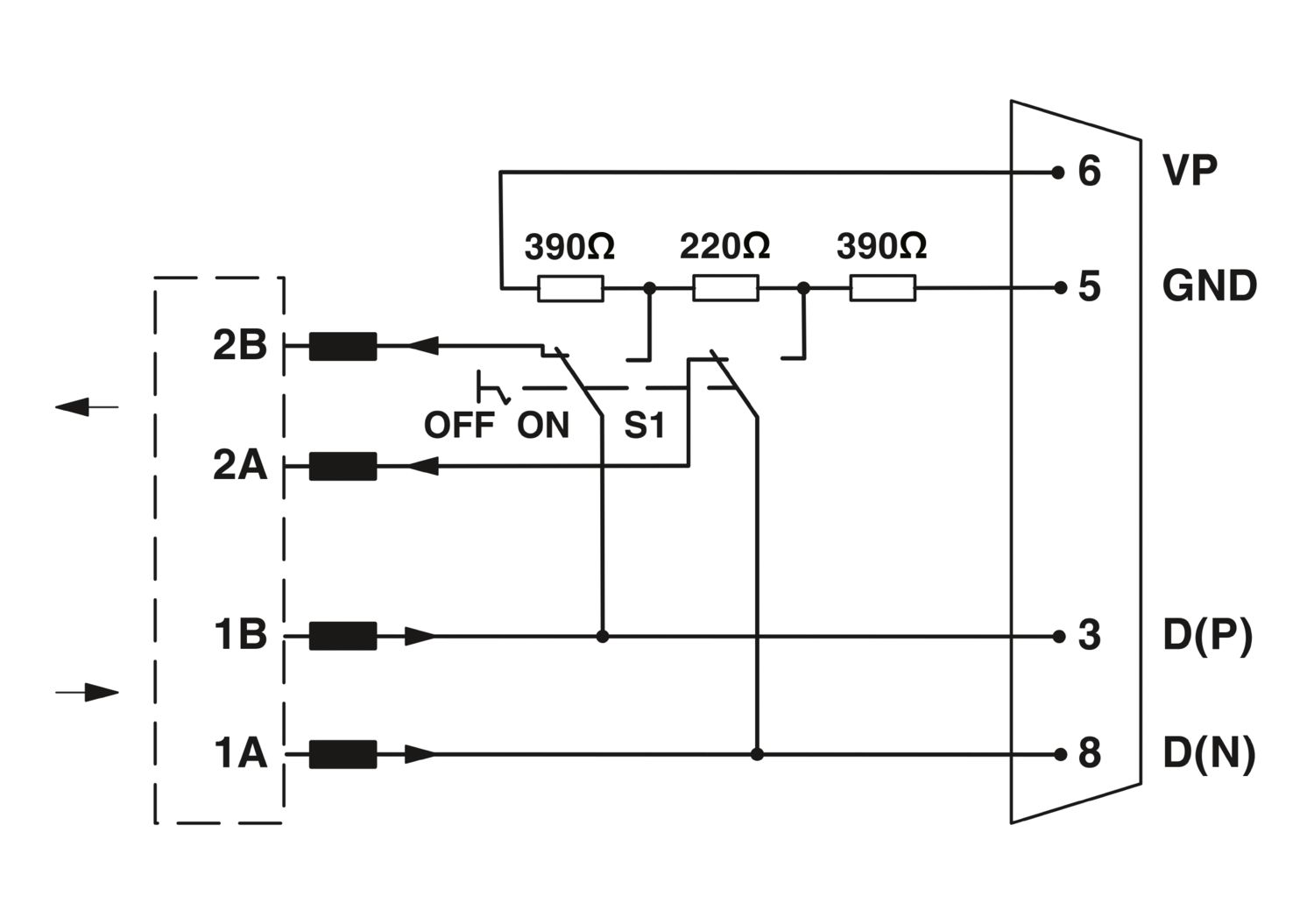

Connettore D-SUB, a 9 poli, spina, uscita cavo a 90°, sistema bus: PROFIBUS DP fino a 12 MBit/s con connettore femmina PG-D-SUB per il collegamento di un dispositivo di programmazione, resistenza di terminazione attivabile tramite interruttore a scorrimento, piedinatura: 3, 5, 6, 8; collegamento morsetti IDC
Dettagli prodotto
| Tipo di prodotto | Connettore dati |
| Assegnazione poli | 3, 5, 6, 8 |
| Tensione nominale UN | 60 V AC/DC |
| Corrente nominale IN | 1 A |
| Mezzo trasmissivo | Rame |
| Attacco ad innesto D-SUB | |
| Collegamento | Connettore maschio D-SUB |
| Morsetti IDC | |
| Collegamento | Connessione rapida IDC |
| Sezione conduttore rigido min. | 0,32 mm² |
| Sezione trasversale conduttore AWG min. | 22 |
| Attacco di programmazione | |
| Collegamento | Connettore femmina D-SUB |
| Sistema bus | PROFIBUS DP |
| Segnale | PROFIBUS |
| Disegno quotato |
|
| Larghezza | 16,8 mm |
| Altezza | 34,8 mm |
| Lunghezza | 69 mm |
| Materiale (Custodia) | ABS (metallizzate) |
| Diametro esterno conduttore | 7,6 mm ... 8,4 mm (Linea bus in ingresso) |
| Dati meccanici | |
| Cicli di manovra | > 200 |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 75 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 80 °C |
