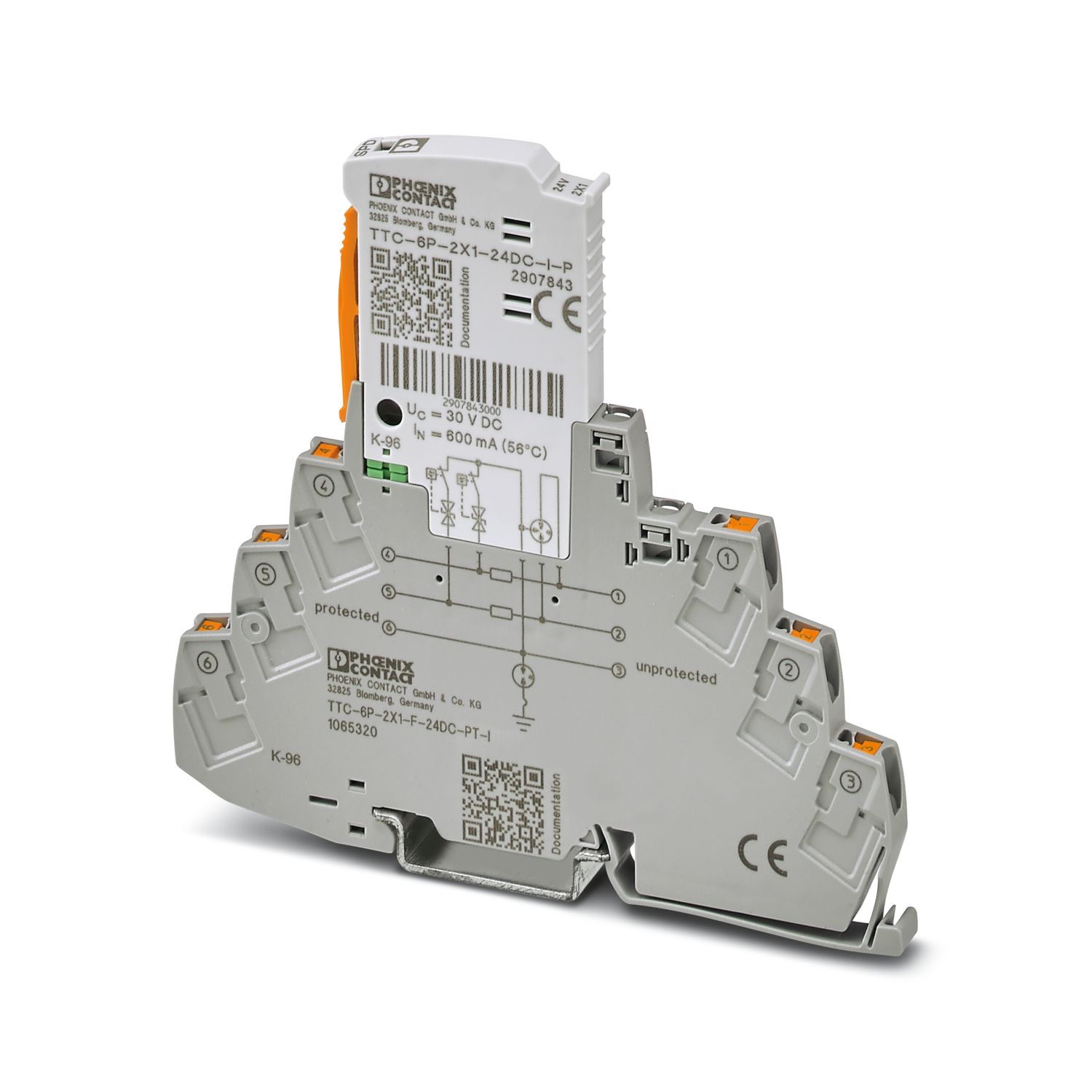

TTC-6P-2X1-F-24DC-PT-I
-
Túlfeszültség-védelmi készülék
1065320
Túlfeszültség-védelem, részei: védelmi dugasz és alapelem, beépített állapotjelzéssel, két, közös viszonyítási potenciálú jelérhez, pl. Digital IN/OUT. Közvetett földelés gáztöltésű levezetőn keresztül. Biztonsági áramkörökben használható a SIL 3 szintig.
Termékrészletek
| Terméktípus | Túlfeszültség-védelem MSR-technikához |
| Termékcsalád | TERMITRAB complete |
| IEC vizsgálati osztály | C1 |
| C2 | |
| C3 | |
| D1 | |
| Kialakítás | Kalapsínre szerelhető modul kétrészesen dugaszolható |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | III |
| Szennyeződési fok | 2 |
| UN névleges feszültség | 24 V DC |
| Csatlakozási mód | Direkt rugós csatlakozás |
| Hajlékony vezető keresztmetszete | 0,2 mm² ... 2,5 mm² |
| Merev vezető keresztmetszete | 0,2 mm² ... 4 mm² |
| Vezető-keresztmetszet AWG | 24 ... 12 |
| Méretrajz |
|
| Szélesség | 6,2 mm +0,1 mm |
| Magasság | 105,8 mm |
| Mélység | 100 mm (7,5 mm-es kalapsínnel) |
| Szín (Alapelem) | szürke (RAL 7042) |
| Szín (Dugasz) | világosszürke (RAL 7035) |
| Éghetőségi osztály az UL 94 szerint | V-0 |
| Szigetelőanyag | PBT |
| Készülékház anyaga | PBT |
| Mechanikai adatok | |
| Nyitott oldalfal | Nem |
| Hatóirány | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Legnagyobb tartós feszültség UC | 30 V DC |
| 21 V AC | |
| Méretezési áram | 600 mA (56 °C) |
| Üzemi hatásos áram IC UC-nál | ≤ 5 µA |
| Földelőáram IPE | ≤ 1 µA |
| Névleges levezetési áramlökés In (8/20) µs (ér-föld) | 5 kA |
| Impulzus levezetőáram Iimp (10/350) µs (ér-föld) | 0,5 kA |
| Teljes levezetett lökőáram ITotal (8/20) µs | 10 kA |
| Up védelmi szint (ér-föld) | ≤ 750 V (C1 - 1 kV / 500 A) |
| ≤ 800 V (C2 - 10 kV / 5 kA) | |
| ≤ 1,1 kV (C3 - 25 A) | |
| ≤ 1,15 kV (C3 - 100 A) | |
| Up statikus védelmi szint (ér-föld) | ≤ 750 V (C1 - 1 kV / 500 A) |
| ≤ 800 V (C2 - 10 kV / 5 kA) | |
| Megszólalási idő tA (ér-föld) | ≤ 100 ns |
| aE illesztési csillapítás, aszimm. | típ. 0,3 dB (≤ 270 kHz / 150 Ω) |
| Ellenállás áganként | 1,65 Ω ±20 % |
| Jelentés, a túlfeszültség-védelem hibás | látható |
| Szükséges előtétbiztosíték legfeljebb | 630 mA (FF) |
| Lökőárammal szembeni szilárdság (ér-föld) | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Áramvisszaállási idő (ér-föld) | ≤ 30 ms |
| Kiegészítő műszaki adatok | |
| Max. teljes levezetési áram I total max (8/20) µs | 20 kA (1x) |
| Környezeti feltételek | |
| Védettség | IP20 |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 85 °C |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 85 °C |
| Magassági viszony | ≤ 4000 m (amsl) |
| Megengedett páratartalom (üzemben) | 5 % ... 95 % |
| Szabványok / rendelkezések | IEC 61643-21 |
| Megjegyzés | 2000 + Corrigendum 2001 + A1:2008, módosított + A2:2012 |
| EN 61643-21 | |
| Szabványok / rendelkezések | EN 61643-21 |
| Megjegyzés | 2001 + A1:2009 + A2:2013 |
| Szerelési mód | Hordozósín: TH 35 - 7,5 mm |
Az Ön előnyei
Hely- és költségtakarékos a mindössze 6 mm beépítési szélesség révén
A védőkészülékek állandó felügyelete és mechanikus állapotjelzés opcionális távjelzéssel
Egyszerű kiválasztás az MSR terület összes követelményére a méretre szabott terméktulajdonságokkal rendelkező komplett kínálat révén
Egyszerű vizsgálat és dokumentálás a CHECKMASTER 2 dugaszolható védelmi modulok révén
A védelmi dugaszok impedanciasemleges behelyezése és kihúzása miatt a karbantartási munkák nem befolyásolják a jeleket
