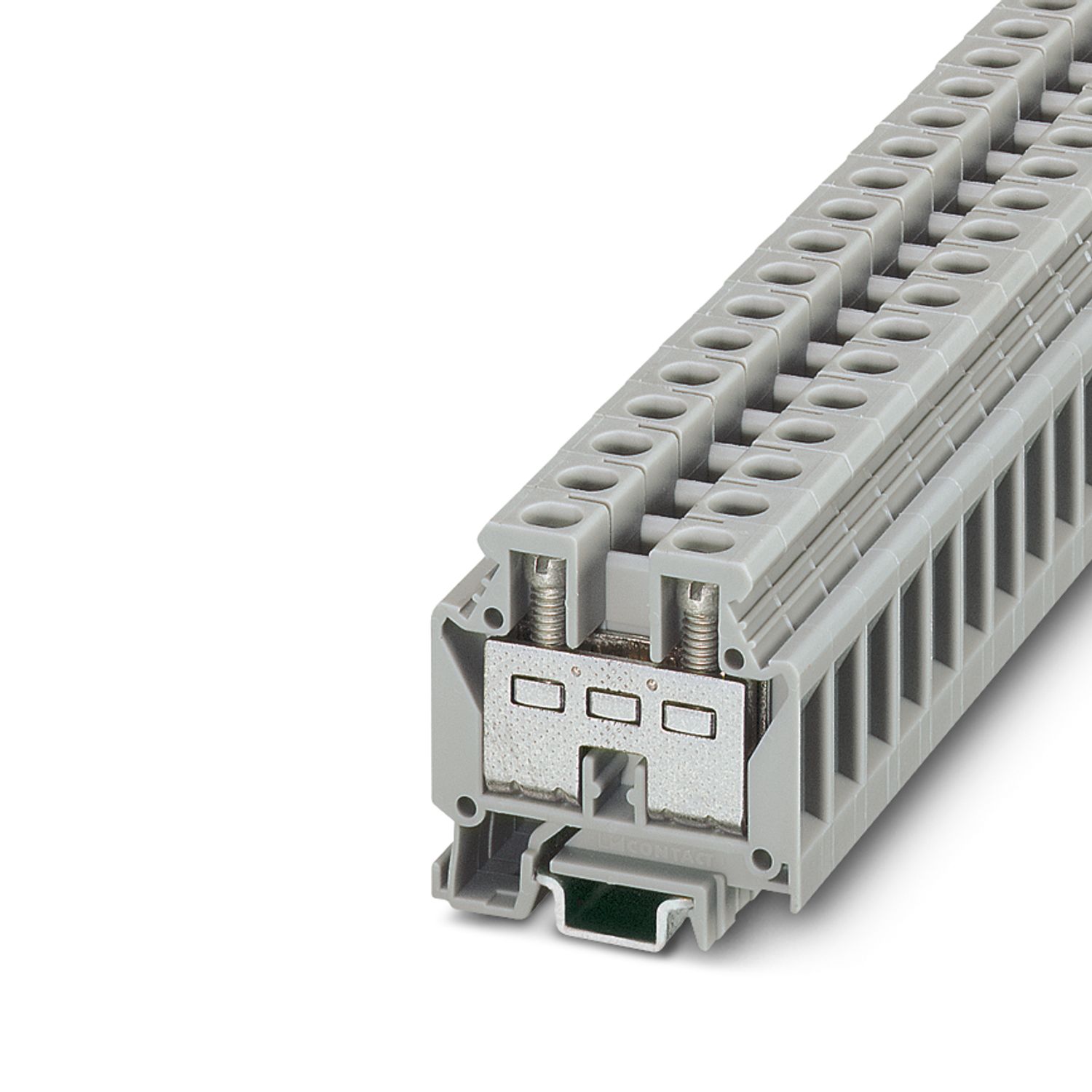

MBK 6/E - Miniatűr átvezetőkapocs - 0552024

Terméktípus	Minikapocs
Csatlakozások száma	2
Sorok száma	1
Potenciálok	1
Szigetelési tulajdonságok
Túlfeszültség-kategória	III
Szennyeződési fok	3

Méretezési átültési szilárdság	6 kV
Maximális veszteségi teljesítmény névleges körülmények közt	1,31 W

Csatlakozások száma emeletenként	2
Névleges keresztmetszet	6 mm²
1. szint
Csavarmenet	M4
Meghúzási nyomaték	1,5 ... 1,8 Nm
Csupaszolási hossz	10 mm
Idomszer	A5
Szabvány szerinti csatlakozás	IEC 60947-7-1
Merev vezető keresztmetszete	0,5 mm² ... 10 mm²
Vezeték-keresztmetszet AWG	20 ... 8 (IEC szerint átszámítva)
Hajlékony vezető keresztmetszete	0,5 mm² ... 6 mm²
Hajlékony vezető keresztmetszete [AWG]	20 ... 10 (IEC szerint átszámítva)
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	0,25 mm² ... 6 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	0,25 mm² ... 6 mm²
Keresztmetszet tömör behelyezhető átkötőhíddal	6 mm²
Keresztmetszet hajlékony behelyezhető átkötőhíddal	4 mm²
2 azonos keresztmetszetű merev vezető	0,5 mm² ... 2,5 mm²
2 azonos keresztmetszetű hajlékony vezető	0,5 mm² ... 2,5 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgallér nélküli érvéghüvellyel	0,5 mm² ... 2,5 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgalléros TWIN érvéghüvellyel	0,5 mm² ... 2,5 mm²
Névleges áram	41 A
Maximális terhelőáram	57 A (10 mm²-es keresztmetszetű vezeték esetén)
Névleges feszültség	500 V
Névleges keresztmetszet	6 mm²

Méretezési adatok (ATEX/IECEx)
Jelölések	 II 2 G Ex eb IIC Gb
Működési hőmérséklet-tartomány	-60 °C ... 105 °C
Ex minősítésű tartozékok	1413049 D-MBK 6/E
		0554019 TP-MBK 6/E
		1205066 SZS 1,0X4,0 VDE
		1421633 E/MK

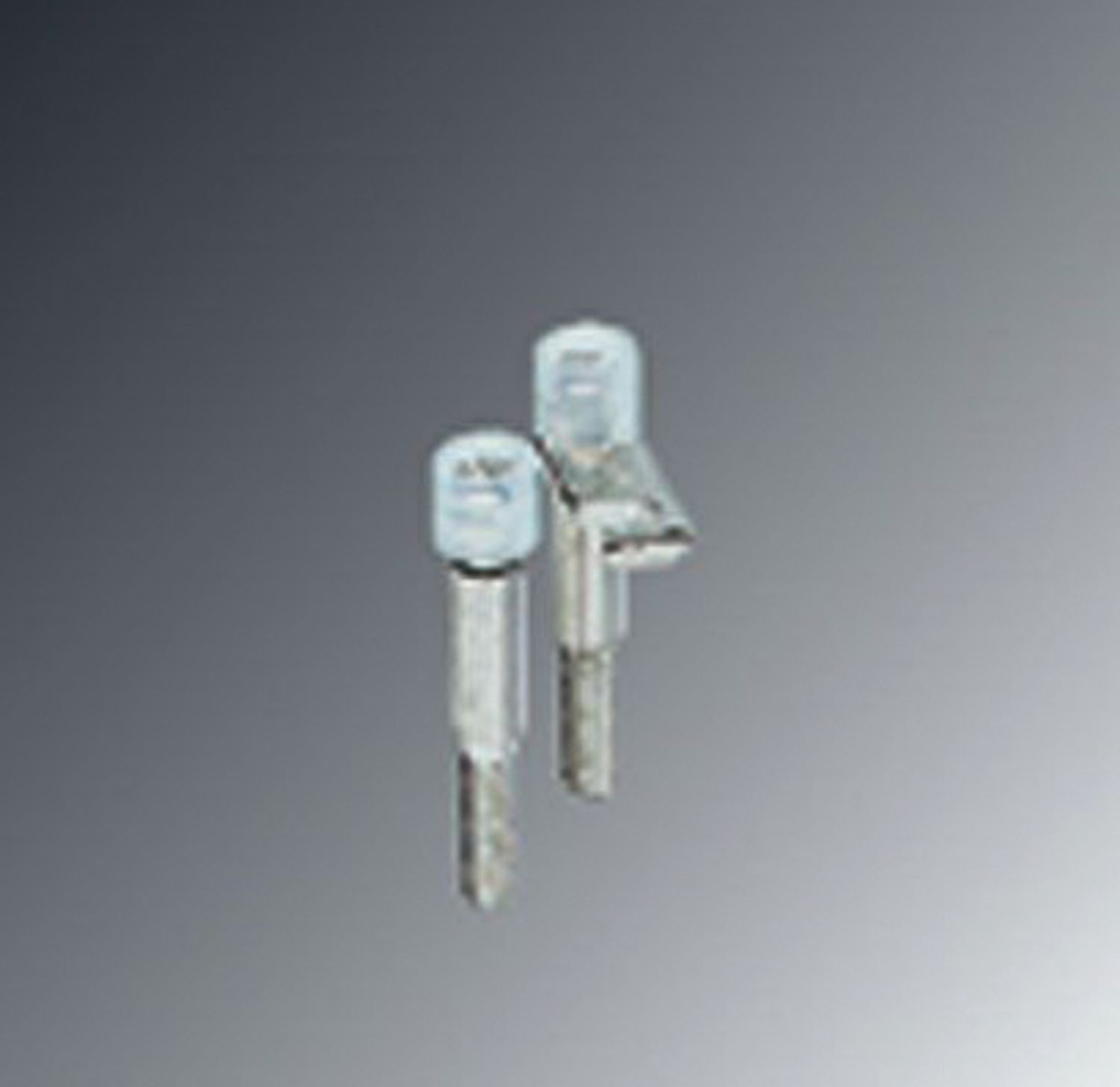

Átkötőhidak felsorolása	Fix átkötőhíd / FBI 2- 8 / 0200020
		Fix átkötőhíd / FBI 3- 8 / 0200059
		Fix átkötőhíd / FBI 4- 8 / 0200046
		Fix átkötőhíd / FBI 10- 8 / 0203263
Átkötőhídadatok	33 A (6 mm²)
Hőmérséklet-emelkedés Ex	40 K (41 A 6 mm²-nél)
híddal történő hidalás esetén	275 V
Névleges szigetelési feszültség	250 V
Kimenet	(tartós)
Etage Ex Általános
Méretezési feszültség	275 V
Méretezési áram	37 A
Maximális terhelőáram	49 A
Átmeneti ellenállás	0,78 mΩ
Ex csatlakozási adatok Általános
Forgatónyomaték-tartomány	1,5 Nm ... 1,8 Nm
Névleges keresztmetszet	6 mm²
AWG méretezési keresztmetszet	10
Csatlakozóképesség: merev	0,5 mm² ... 10 mm²
AWG csatlakozóképesség	20 ... 8
Csatlakozóképesség: rugalmas	0,5 mm² ... 6 mm²
AWG csatlakozóképesség	20 ... 10
2 azonos keresztmetszetű merev vezető	0,5 mm² ... 2,5 mm²
2 azonos AWG keresztmetszetű merev vezető	20 ... 14
2 azonos keresztmetszetű hajlékony vezető	0,5 mm² ... 2,5 mm²
2 azonos AWG keresztmetszetű hajlékony vezető	20 ... 14

Szélesség	8,2 mm
Fedélszélesség	1,5 mm

Szín	szürke (RAL 7042)
Éghetőségi osztály az UL 94 szerint	V2
Szigetelőanyag csoport	I
Szigetelőanyag	PA
Statikus szigetelőanyaghasználat hidegben	-40 °C
Szigetelőanyag relatív hőmérséklet-indexe (DIN EN 60216-1 (VDE 0304-21))	125 °C
Szigetelőanyag relatív hőmérséklet-indexe (Elec., UL 746 B)	125 °C

Lökőfeszültség-vizsgálat
Eredmény	A vizsgálaton megfelelt
Melegedésvizsgálat
Melegedésvizsgálatra vonatkozó követelmény	Hőmérséklet-emelkedés ≤ 45 K
Eredmény	A vizsgálaton megfelelt
Rövid idejű áramállóság 6 mm²	0,72 kA
Eredmény	A vizsgálaton megfelelt
Üzemi gyakoriságú átütési ellenállás
Vizsgálófeszültség előírt értéke	1,89 kV
Eredmény	A vizsgálaton megfelelt

Mechanikai szilárdság
Eredmény	A vizsgálaton megfelelt
Rögzítés a tartón
Hordozósín/Befestigungsauflage	NS 15
Vizsgálóerő előírt értéke	5 N
Eredmény	A vizsgálaton megfelelt
Vezetéksérülés és -lazulás vizsgálata
Forgási sebesség	10 ford/perc
Fordulat	135
Vezeték-keresztmetszet/súly	0,5 mm² / 0,3 kg
		6 mm² / 1,4 kg
		10 mm² / 2 kg
Eredmény	A vizsgálaton megfelelt

Tűláng-vizsgálat
Hatástartam	30 s
Eredmény	A vizsgálaton megfelelt
Rezgés / szélessávú zajok
Vizsgálati specifikáció	DIN EN 50155 (VDE 0115-200):2018-05
Környezeti feltételek
Környezeti hőmérséklet (tárolás/szállítás)	-25 °C ... 60 °C (rövid ideig (kevesebb mint 24 óra), -60 °C és +70 °C között)
Környezeti hőmérséklet (szerelés)	-5 °C ... 70 °C
Környezeti hőmérséklet (működés)	-5 °C ... 70 °C
Megengedett páratartalom (tárolás/szállítás)	30 % ... 70 %

Automatizálás

Csatlakoztatás

Feliratozás, szerelés és telepítés

Kapcsolás, mérés és felügyelet

Tápellátás, feltöltés és védelem

MBK 6/E - Miniatűr átvezetőkapocs

0552024

Termékrészletek

ECLASS

ETIM

UNSPSC

Kompatibilis termékek

Az Ön előnyei

Cikkszám	0552024
Csomagolási egység	50 Darab
Minimális rendelési mennyiség	50 Darab
Értékesítési kulcs	BE1261
Termékkulcs	BE1261
Katalógus oldalszáma	558. (C-1-2019) oldal
GTIN	4017918002893
Tömeg/db (csomagolással)	13,849 g
Tömeg/db (csomagolás nélkül)	13,024 g
Vámtarifaszám	85369010
Származási ország	DE

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen (Nincsenek mentességi szabályok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nincsenek a határértékek feletti veszélyes anyagok
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat

Automatizálás

Csatlakoztatás

Feliratozás, szerelés és telepítés

Kapcsolás, mérés és felügyelet

Tápellátás, feltöltés és védelem

MBK 6/E - Miniatűr átvezetőkapocs 0552024

Termékrészletek

ECLASS

ETIM

UNSPSC

Kompatibilis termékek

IS-K 10 - Áthidaló szigetelőbak 1303337

ISSBI 10- 8 - Átkötőhíd 0301534

FBI 2- 8 - Fix átkötőhíd 0200020

FBI 4- 8 - Fix átkötőhíd 0200046

FB 10- 8-EX - Fix átkötőhíd 3003185

FB 2- 8-EX - Fix átkötőhíd 3029224

FBI 10- 8 - Fix átkötőhíd 0203263

FB 10- 8 - Fix átkötőhíd 0202170

FBI 3- 8 - Fix átkötőhíd 0200059

EB 2- 8 - Behelyezhető átkötőhíd 0202154

EB 3- 8 - Behelyezhető átkötőhíd 0202141

EB 10- 8 - Behelyezhető átkötőhíd 0202138

SBRN 2-9 - Kapcsolóhíd 1415238

SB 2- 8/13 - Kapcsolóhíd 0202235

EB 4- 8 - Behelyezhető átkötőhíd 0202142

EB 1/3/5/7-8 - Behelyezhető átkötőhíd 3072340

EB 1/3/5-8 - Behelyezhető átkötőhíd 3072341

D-MBK 6/E - Lezárófedél 1413049

WS 5- 8 - Figyelmeztető lap 1004416

WS 4- 8 - Figyelmeztető lap 1004212

WS 3- 8 - Figyelmeztető lap 1004128

KSS 8 - Rövidzárdugasz 0311540

TS-KK 3 - Elválasztó lap 2770215

ATP-MBK - Rekeszelválasztó lap 1413227

SBS 8:UNBEDRUCKT - Jelölőkártya 1007235

SZS 1,0X4,0 VDE - Csavarhúzók 1205066

NS 15 UNPERF 2000MM VPE 10 - Kalapsín, nem lyukasztott 1401695

NS 15 PERF 2000MM VPE 10 - Kalapsín lyukasztott 1401682

NS 15 AL PERF 2000MM VPE 10 - Kalapsín lyukasztott 1401763

NS 15 WH PERF 2000MM-VPE 10 - Kalapsín lyukasztott 1204096

ZB 8:UNBEDRUCKT - Jelölőcsík 1052002

ZB 8 CUS - Jelölőcsík 0825011

UC-TM 8 - Jelölő kapcsokhoz 0818072

UC-TM 8 CUS - Jelölő kapcsokhoz 0824597

UCT-TM 8 - Jelölő kapcsokhoz 0828740

UCT-TM 8 CUS - Jelölő kapcsokhoz 0829616

ZB 8,LGS:L1-N,PE - Jelölő kapcsokhoz 1052413

E/MBK - Végbak 1401637

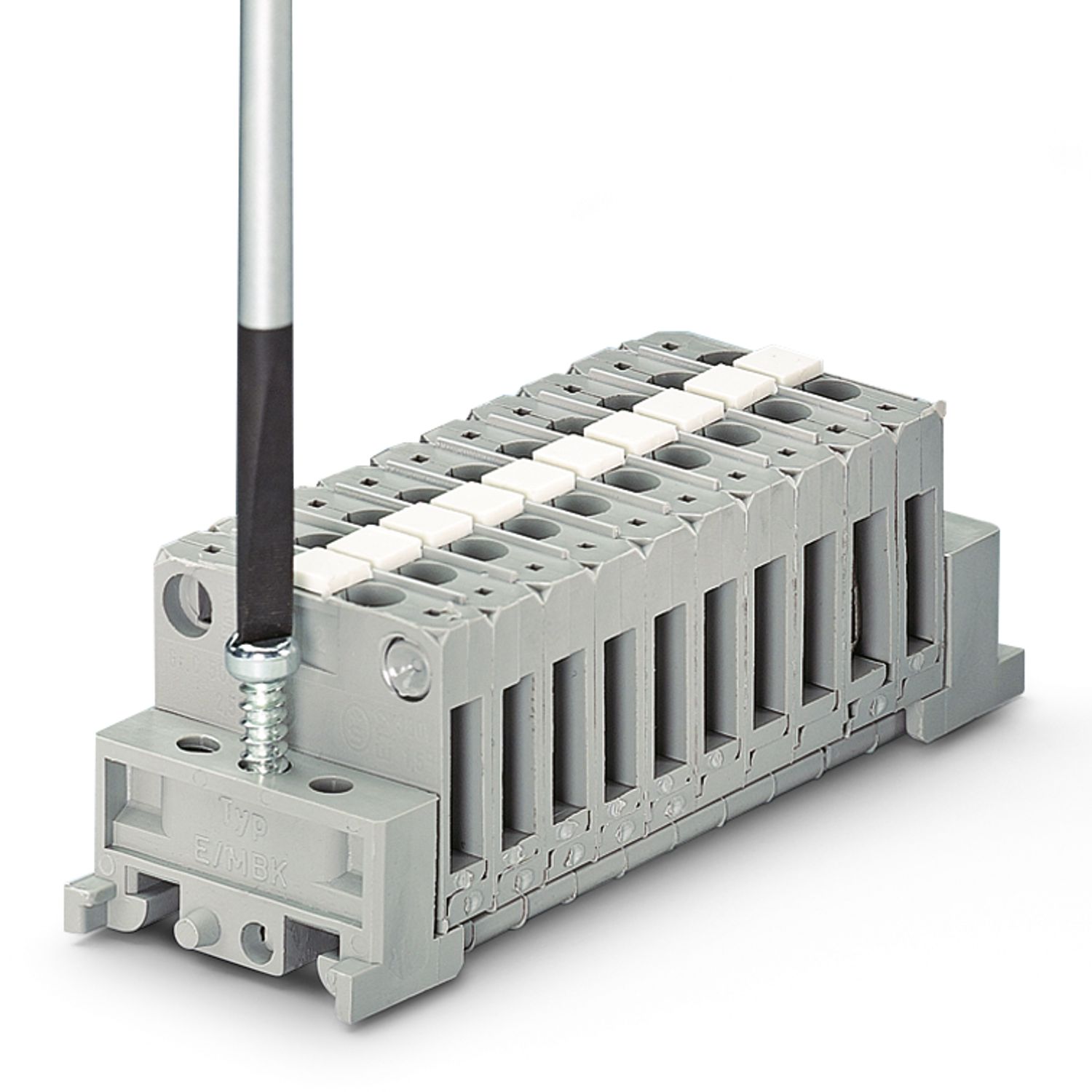

E/MK - Végbak 1421633

E/MK 1 - Végbak 1421659

PSBJ 4/15/6 FARBLOS - Vizsgálódugaszsor 0303419

PSBJ 4/15/6 WH - Vizsgálódugaszsor 0303312

PSBJ 4/15/6 RD - Vizsgálódugaszsor 0303325

PSBJ 4/15/6 BU - Vizsgálódugaszsor 0303354

PSBJ 4/15/6 YE - Vizsgálódugaszsor 0303367

PSBJ 4/15/6 GN - Vizsgálódugaszsor 0303370

PSBJ 4/15/6 VT - Vizsgálódugaszsor 0303383

PSBJ 4/15/6 GY - Vizsgálódugaszsor 0303396

PSBJ 4/15/6 BK - Vizsgálódugaszsor 0303406

PSB 4/7/6 - Vizsgálódugaszsor 0303299
