HC-B 16-TMS-100/O1STM32G-EEE
-
Ház
1587661

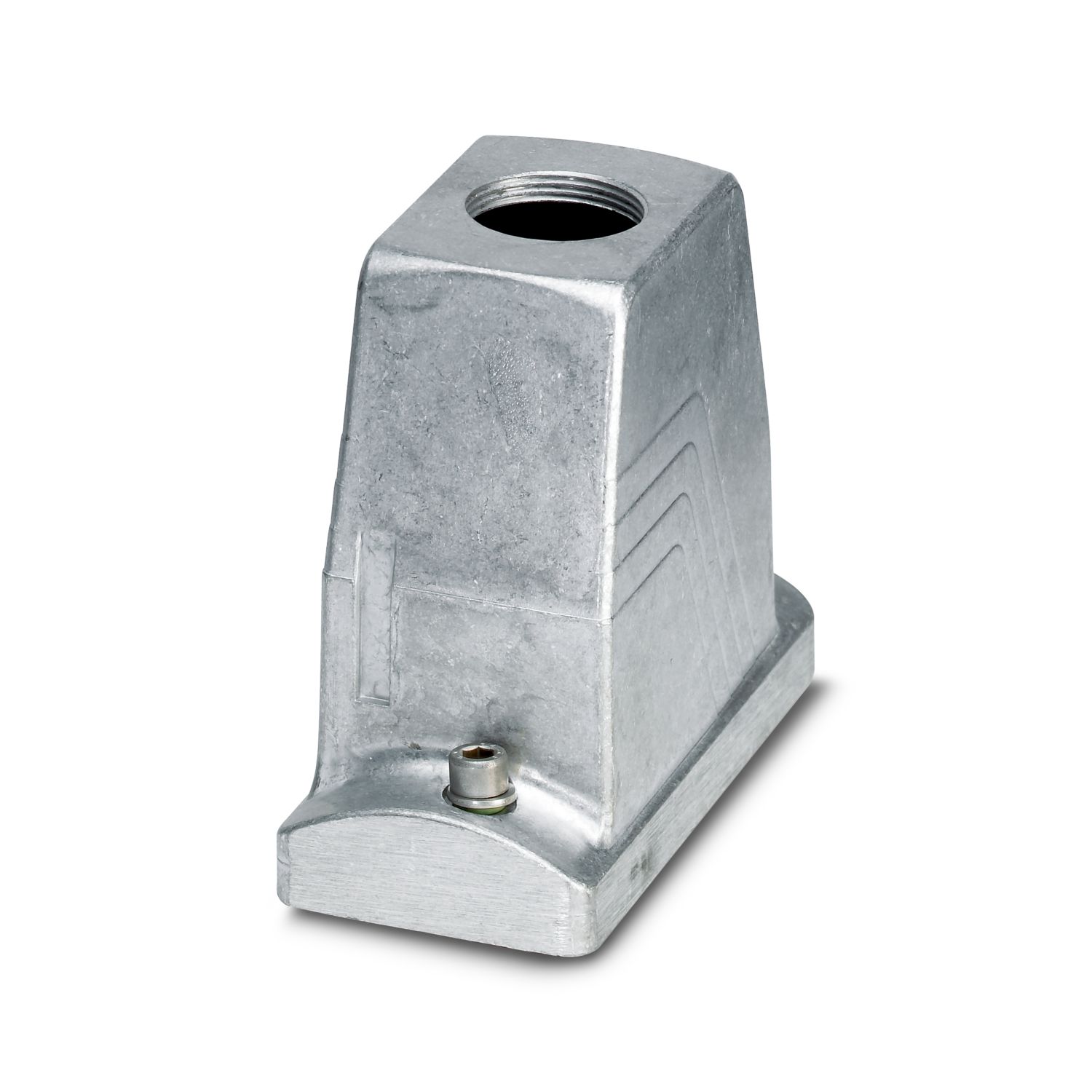

B16-os HEAVYCON ADVANCE lengő tokozat, csavaros rögzítéssel (belső hatlapú) rozsdamentes acélból, tengervízálló alumínium, 100 mm-es magasság, 1 x M32 menettel, egyenes vezetékleágazással, bevonat nélkül; vezetőképes tömítés (EMC tulajdonságok)
Termékrészletek
| Általános adatok | HC-B16, BB32, D40, DD72, HS6, HV6, M, K érintkezőbetétekhez |
| Terméktípus | Készülékház csavaros reteszeléssel |
| Elektronikaház típus | Lengő tokozat |
| Alkalmazás | Offshore/EMV |
| Kialakítás | B16 |
| A kábelleágazások száma | 1 |
| A tömszelence típusa | 1x M32 |
| Rögzítőcsavarok | M6 (5 mm-es belső kulcsnyílású csavarfej) |
| Árnyékolt | van |
| Kábelleágazás | egyenes |
| Pg tömszelence | nélkül |
| Meghúzási nyomaték | 3 Nm (Rögzítőcsavar) |
| Méretrajz |
|
| Szélesség | 57 mm |
| Magasság | 100 mm |
| Hossz | 126 mm |
| Beszerelési méret | |
| Szerelőkivágás szélessége | 35 mm |
| Szerelőkivágás hossza | 86 mm |
| Tömítés anyaga | NBR, vezetőképes |
| Készülékház anyaga | Fröccsöntött alumínium, tengervízálló |
| Készülékház felületének anyaga | bevonat nélkül |
| A zárókengyel anyaga | Rozsdamentes acél |
| Környezeti feltételek | |
| Védettség | IP66 |
| IP68 (0,2 bar/24 óra) | |
| IP69K | |
| Védettség (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| 12 (NEMA 250) | |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 125 °C |
| Mechanikai adatok | |
| A tömszelence típusa | 1x M32 |
| Reteszelés típusa | Csavar |
| Szerelési útmutató | Annak érdekében, hogy a földelőérintkező működése ferde dugaszolás mellett is biztosított legyen, mindkét szerelőperemnek megfelelő elektromos kapcsolattal kell rendelkeznie a fém szerelőfalhoz. |
| Az optimális árnyékolóhatás elérése érdekében távolítsa el a szigetelő hatású porbevonatot a kapcsolószekrény faláról a profiltömítés területén. A reteszelőcsavar meghúzási nyomatéka: 3 Nm. | |
| Rögzítőcsavarok | M6 (5 mm-es belső kulcsnyílású csavarfej) |
