SP 2,5/15 - Csatlakozó

3040397

Csatlakozó, névleges feszültség: 500 V, névleges áram: 24 A, pólusszám: 15, csatlakozási mód: Húzó rugós csatlakozás, Méretezési keresztmetszet: 2,5 mm², keresztmetszet: 0,08 mm²- 4 mm², szín: szürke

Termékrészletek

Műszaki adatok

A cikk tulajdonságai

Elektromos jellemzők

Csatlakozási adatok

Névleges keresztmetszet	2,5 mm²
Csupaszolási hossz	8 mm ... 10 mm
Idomszer	A3
Szabvány szerinti csatlakozás	IEC 61984
Merev vezető keresztmetszete	0,08 mm² ... 4 mm²
Vezeték-keresztmetszet AWG	28 ... 12 (IEC szerint átszámítva)
Hajlékony vezető keresztmetszete	0,08 mm² ... 2,5 mm²
Hajlékony vezető keresztmetszete [AWG]	28 ... 14 (IEC szerint átszámítva)
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	0,14 mm² ... 2,5 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	0,14 mm² ... 2,5 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgalléros TWIN érvéghüvellyel	0,5 mm²
Névleges áram	24 A

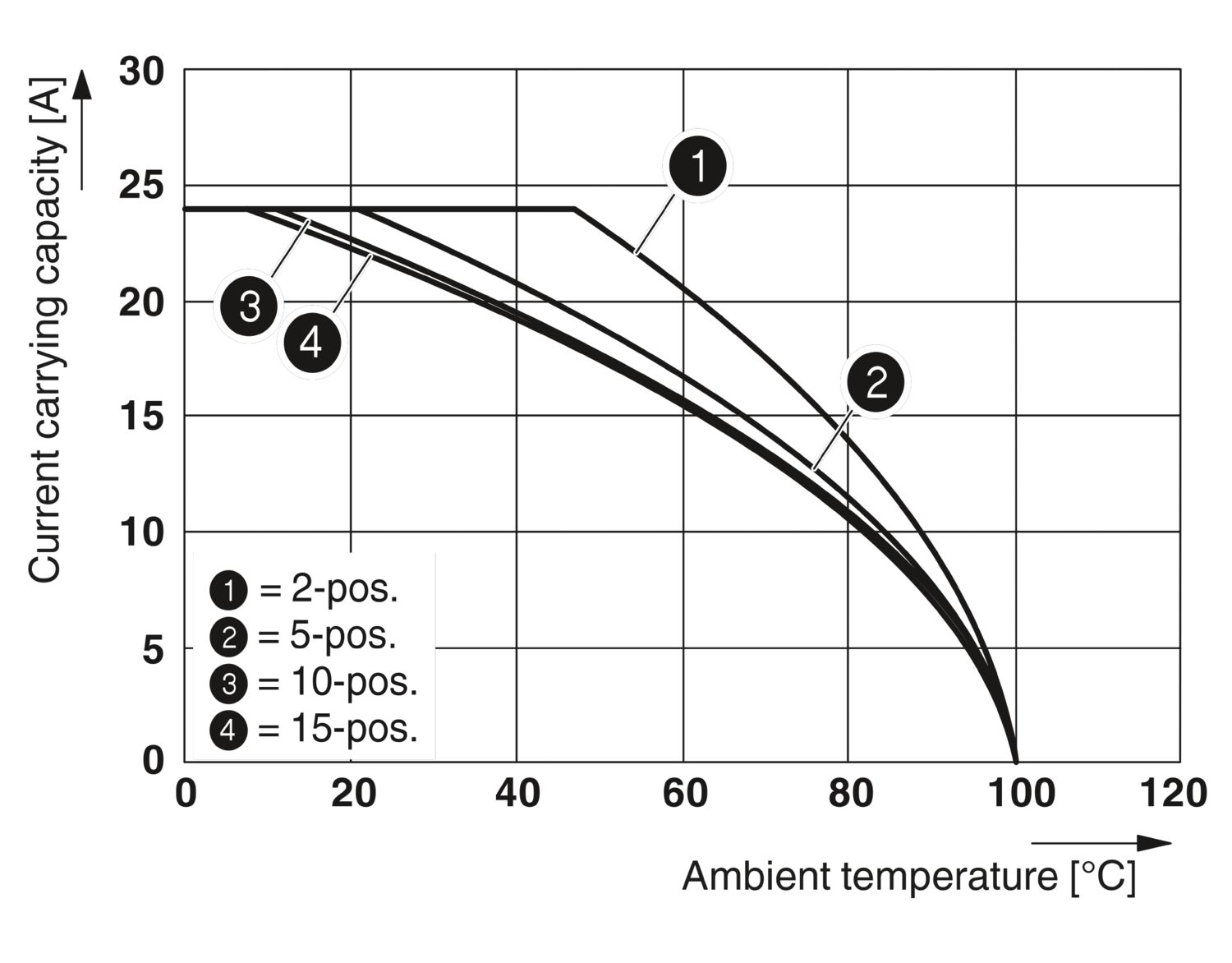

Maximális terhelőáram	24 A (4 mm²-es vezeték-keresztmetszet esetén)
Névleges feszültség	500 V
Névleges keresztmetszet	2,5 mm²

Méretek

Az anyagok adatai

Szín	szürke (RAL 7042)
Éghetőségi osztály az UL 94 szerint	V0
Szigetelőanyag csoport	I
Szigetelőanyag	PA
Statikus szigetelőanyaghasználat hidegben	-60 °C
Szigetelőanyag relatív hőmérséklet-indexe (DIN EN 60216-1 (VDE 0304-21))	130 °C
Szigetelőanyag relatív hőmérséklet-indexe (Elec., UL 746 B)	130 °C
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R22	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R23	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R24	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrikus hőleadás NFPA 130 (ASTM E 1354)	28 MJ/kg
Felületi éghetőség NFPA 130 (ASTM E 162)	megfelelt
Specifikus optikai füstgázsűrűség NFPA 130 (ASTM E 662)	megfelelt
Füstgáztoxicitás NFPA 130 (SMP 800C)	megfelelt

Környezeti feltételek és élettartam

Szabványok és meghatározások

Kereskedelmi adatok

Besorolások

Engedélyek

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG	Keresztmetszet mm²
Felhasználói csoport B
	300 V	20 A	28 - 12
Felhasználói csoport C
	300 V	20 A	28 - 12
Felhasználói csoport D
	600 V	5 A	28 - 12

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG	Keresztmetszet mm²
Csak hajlékony vezetők	500 V			0,2 - 2,5
Csak tömör vezetők	500 V			0,2 - 4

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG	Keresztmetszet mm²
Felhasználói csoport B
	300 V	20 A	26 - 12
Felhasználói csoport C
	300 V	20 A	26 - 12
Felhasználói csoport D
	600 V	5 A	26 - 12

Environmental product compliance

Kompatibilis termékek

Tartozékok

Az Ön előnyei

Nagy felületű feliratozási lehetőség

Gyakorlatias kódolási lehetőség
