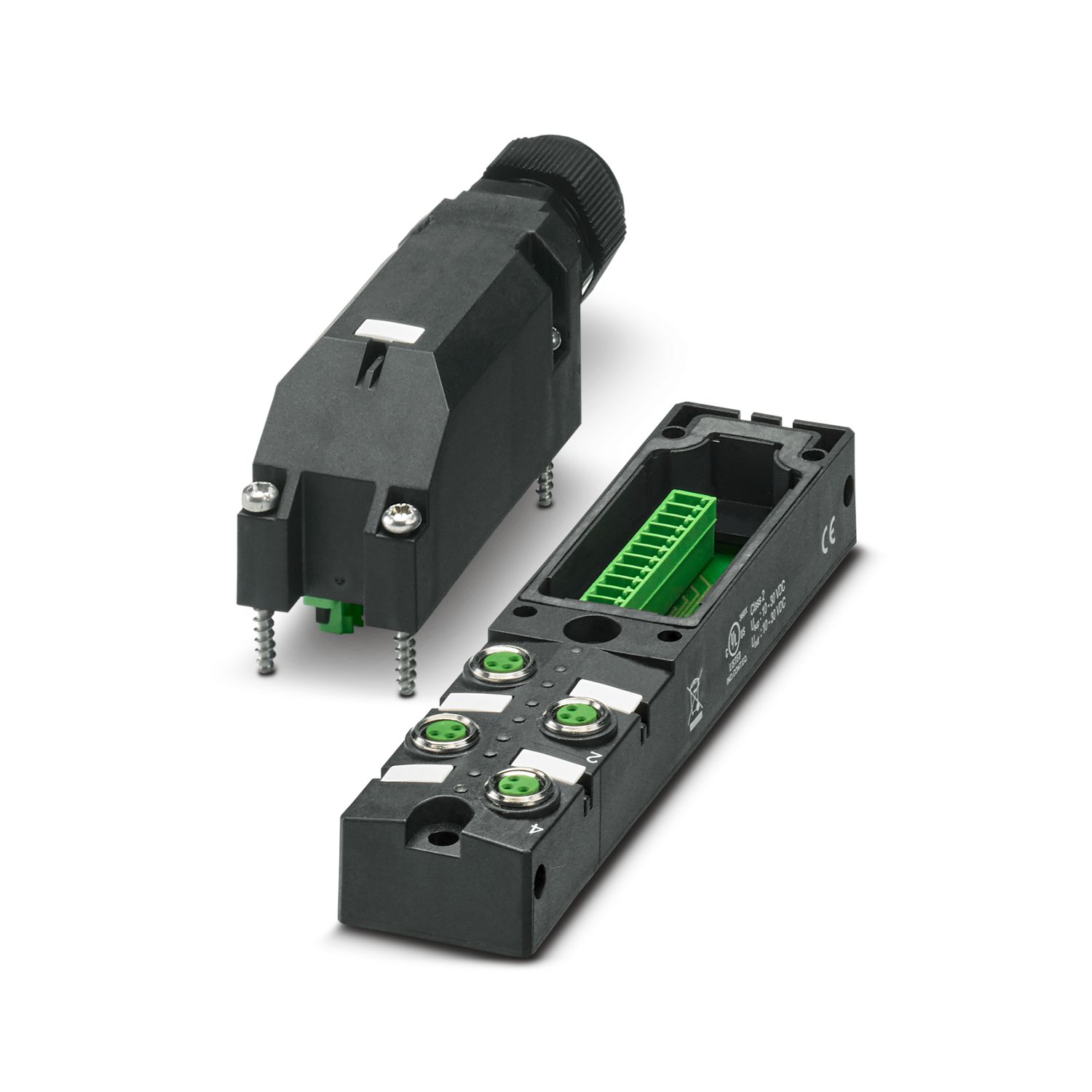

SACB- 4/3-L-C-M8 HD
-
Elosztódoboz
1197589
Elosztódoboz, alkalmazás: Standard, csatlakozási mód: M8 aljzat Fém, dugaszhelyek száma: 4, pólusszám: 3, kódolás: A, dugaszhely kiosztása: egyes, állapotjelző: igen, PNP; gerincvezeték-csatlakozás: Dugaszolható csavaros csatlakozó 180°, árnyékolás: nincs
Termékrészletek
| Megjegyzés a dokumentációhoz | Az alkalmazott nyomtatott áramköri csatlakozókkal kapcsolatos adatokat lásd az MC 1,5/10-STF-3,5 - 1847204 cikkszámú termék műszaki adataiban |
| Szerelési útmutató | FIGYELEM: a vezetékek lefektetésekor ügyeljen a megengedett hajlítási sugarakra, mivel a túl nagy hajlítóerők veszélyeztetik a védettséget. Mentesítse a dugaszolható csatlakozókat a mechanikai terhelésektől, pl. kábelkötözőkkel. |
| Alkalmazási útmutató | A nem használt csatlakozóhelyeket az üzembe helyezés előtt le kell zárni. Az erre szolgáló lezáró elemek a „Tartozékok” alatt találhatók. |
| Terméktípus | Elosztódoboz |
| Alkalmazás | Standard |
| Pólusszám | 3 |
| A dugaszhelyek száma | 4 |
| Kódolás | A |
| LED | igen |
| Helyi diagnosztika | |
| Felügyelt funkció | Tápfeszültség |
| vizuális megjelenítés | LED zöld |
| Üzemi feszültség legfeljebb Umax | 30 V DC |
| Helyi diagnosztika | Tápfeszültség LED zöld |
| Diagnosztikai és állapotjelző I/O sárga LED | |
| UN névleges feszültség | 24 V DC |
| Méretezési áram összesen | 8 A |
| Maximális áramterhelhetőség áganként | 2 A |
| Áramterhelhetőség dugaszhelyenként | 2 A |
| Vezetékcsatlakozás | |
| Szenzor / aktor csatlakozási mód | M8 aljzat |
| Csatlakozási keresztmetszet Hajlékony jelvezeték | 0,14 mm² ... 1,5 mm² |
| Csatlakozási keresztmetszet Hajlékony tápellátás | 0,14 mm² ... 1,5 mm² |
| AWG csatlakozási keresztmetszet Hajlékony jelvezeték | 26 ... 16 |
| AWG csatlakozási keresztmetszet Hajlékony tápellátás | 26 ... 16 |
| Csupaszolási hossz Jelvezeték | 7 mm |
| A szigetelés csupaszolási hossza | 70 mm (Gerincvezeték) |
| Fedélcsavar meghúzási nyomatéka | 1 Nm |
| Készülékház-rögzítéshez való szerelőcsavar meghúzási nyomatéka | 0,8 Nm |
| Csatlakozókiosztás | |
| Dugaszhely/pólus = érszín vagy csatlakozás | 1 / 4 (A) = 1 / 4 |
| 2 / 4 (A) = 2 / 4 | |
| 3 / 4 (A) = 3 / 4 | |
| 4 / 4 (A) = 4 / 4 | |
| 1-4 / 1 (+ 24 V) = UN | |
| 1-4 / 3 (0 V) = 0 V | |
| Állapotjelzéssel | igen |

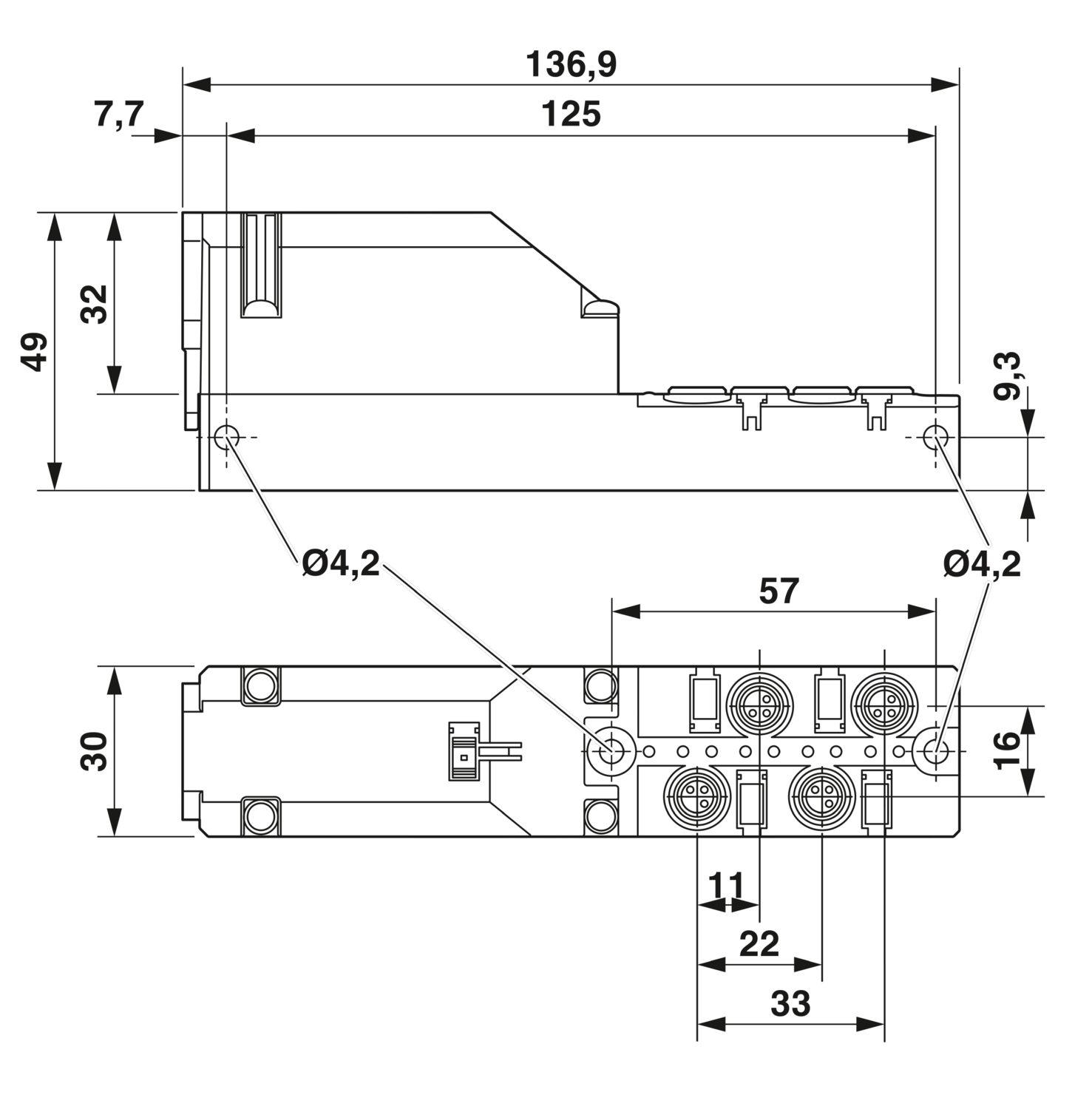

| Méretrajz |
|
| Szélesség | 30 mm |
| Magasság | 49 mm |
| Hossz | 137 mm |
| Anyacsavar kulcsmérete | 24 mm |
| Ellenanya kulcsmérete | 24 mm |
| Anyag Menetes hüvely | Cu ötvözet |
| Anyag Készülékház | PBT |
| Anyag Kiöntőmassza | PUR |
| Tömítés anyaga O-gyűrű | FKM |
| Tömítés anyaga | FKM |
| Érintkező anyaga | CuZn |
| Érintkezőfelület anyaga | Ni/Au |
| Érintkezőtartó anyaga | PBT |
| Gerincvezeték-oldali érintkező anyaga | Cu-ötvözet |
| Gerincvezeték-oldali érintkezőtartó anyaga | PA |
| Gerincvezeték-oldali érintkezőfelület anyaga | ónozott |
| Vezeték külső átmérője | 6 mm ... 12 mm |
| Csatlakozási mód | Dugaszolható csavaros csatlakozó |
| Környezeti feltételek | |
| Védettség | IP67 |
| Környezeti hõmérséklet (üzemi) | -25 °C ... 80 °C |
| Szabványmegnevezés | M8 csatlakozó |
| Szabványok / rendelkezések | IEC 61076-2-104 |
Az Ön előnyei
A kiöntött háznak és magas védelmi fokozatnak köszönhetően biztonságos a terepen
Kényelmes: nagyobb rendelkezésre állás a gyors és egyszerű hiba-meghatározásnak köszönhetően
Rugalmas: Elosztódoboz csatlakozó fedéllel a helyszínen való konfekcionáláshoz
