PSR-PC51-1NO-1NC-24DC-SP - Csatolórelé

2702523

Csatolórelé SIL 3 F&G alkalmazások galvanikus leválasztására és teljesítményének illesztésére, Low Demand, terhelésdiagnosztika KI és BE állapotban vezetékszakadásra és zárlatra, 1 engedélyező áramkör, tesztimpulzus-szűrő, dugaszolható direkt rugós kapocs, szélesség 17,5 mm

Termékrészletek

Megjegyzés az alkalmazásról
Alkalmazási útmutató	Csak ipari alkalmazásra
Használati korlátozás
CCCex-útmutató	Kínában robbanásveszélyes területen nem alkalmazható.

Terméktípus	Csatolórelé
Termékcsalád	PSRmini
Alkalmazás	Biztonságos bekapcsolás
	Low Demand (alacsony követelmények)
	Ex
Vezérlés	1 és 2 csatornás
Relétípus	Elektromechanikus relé
Szigetelési tulajdonságok
Túlfeszültség kategória	III
Szennyeződési fok	2
Idők
Tipikus behúzási idő U_s esetén	típ. 100 ms (A1-A2-n keresztüli vezérlésnél)
Tipikus visszaejtési idő	típ. 30 ms (A1-A2-n keresztüli vezérlésnél)
Üzembe való visszaállási idő	1 s (A1-A2-n keresztüli vezérlésnél)
	3 s (A diagnosztika készenléti ideje az U_D csatlakoztatása után)

Maximális veszteségi teljesítmény névleges körülmények közt	3,8 W (U_B = 26,4 V DC, U_BD = 26,4 V DC, I_L = 3 A esetén)
Névleges működési mód	100 % ED
Névleges szigetelési feszültség	250 V AC
Méretezési feszültséglökés / szigetelés	Alapszigetelés 4 kV az összes áramút és a készülékház között
	Biztonságos leválasztás, megerősített 6 kV-os szigetelés az (A1/A2, 24V/0V, 21/22 és TP1/TP2/TP3) áramkör és az engedélyező áramkör között (L, L´, LO, LO´, NI, NI´, N,N´)
Tápellátás
Megnevezés	A1/A2
Vezérlő áramkör méretezési feszültsége U_S	24 V DC -15 % / +10 %
Méretezési vezérlő tápáram I_S	típ. 75 mA
Teljesítményfelvétel U_S mellett	típ. 2 W (U_S/U_D esetén; bekapcsolt állapot)
Bekapcsolási áram	max. 100 mA
Szűrési idő	2 ms (az A1-A2 kapcson feszültségletörések bekövetkeztekor, U_s mellett)
	max. 2 ms (az A1-A2 kapcson; az alacsony tesztimpulzus szélessége)
	≥ 100 ms (az A1-A2 kapcson; az alacsony tesztimpulzus sűrűsége)
	max. 17 ms (az A1-A2 kapcson; a magas tesztimpulzus szélessége)
	≥ 800 ms (az A1-A2 kapcson; a magas tesztimpulzus szélessége)
Védőkapcsolás	Túlfeszültség-védelem; 36 V-os szuppresszordióda
	Polaritásvédelem
Tápellátás
Megnevezés	24V/0V
Diagnosztika tápfeszültség, U_D	24 V DC -20 % / +25 %
Bemeneti áram az U_D-n	35 mA (U_D = 24 V esetén)
	45 mA (U_D = 19 V esetén)
	25 mA (U_D = 30 V esetén)
Bekapcsolási áram U_D esetén	1,5 A (Δt < 10 µs)
Teljesítményfelvétel U_Dmellett	típ. 0,9 W (U_D esetén; kikapcsolt állapot)
Védőkapcsolás	Túlfeszültség-védelem; 33 V-os szuppresszordióda
	Polaritásvédelem

Digitális: Tesztpontok ellenállósági teszthez (T1, T2, T3)
Bemenetek száma	3
Bekapcsolási áram	típ. 200 mA
Védőkapcsolás	Túlfeszültség-védelem; 36 V-os szuppresszordióda
Áramfelvétel	típ. 20 mA (Bemenet TP1)
	típ. 20 mA (Bemenet TP2)
	típ. 30 mA (Bemenet TP3)

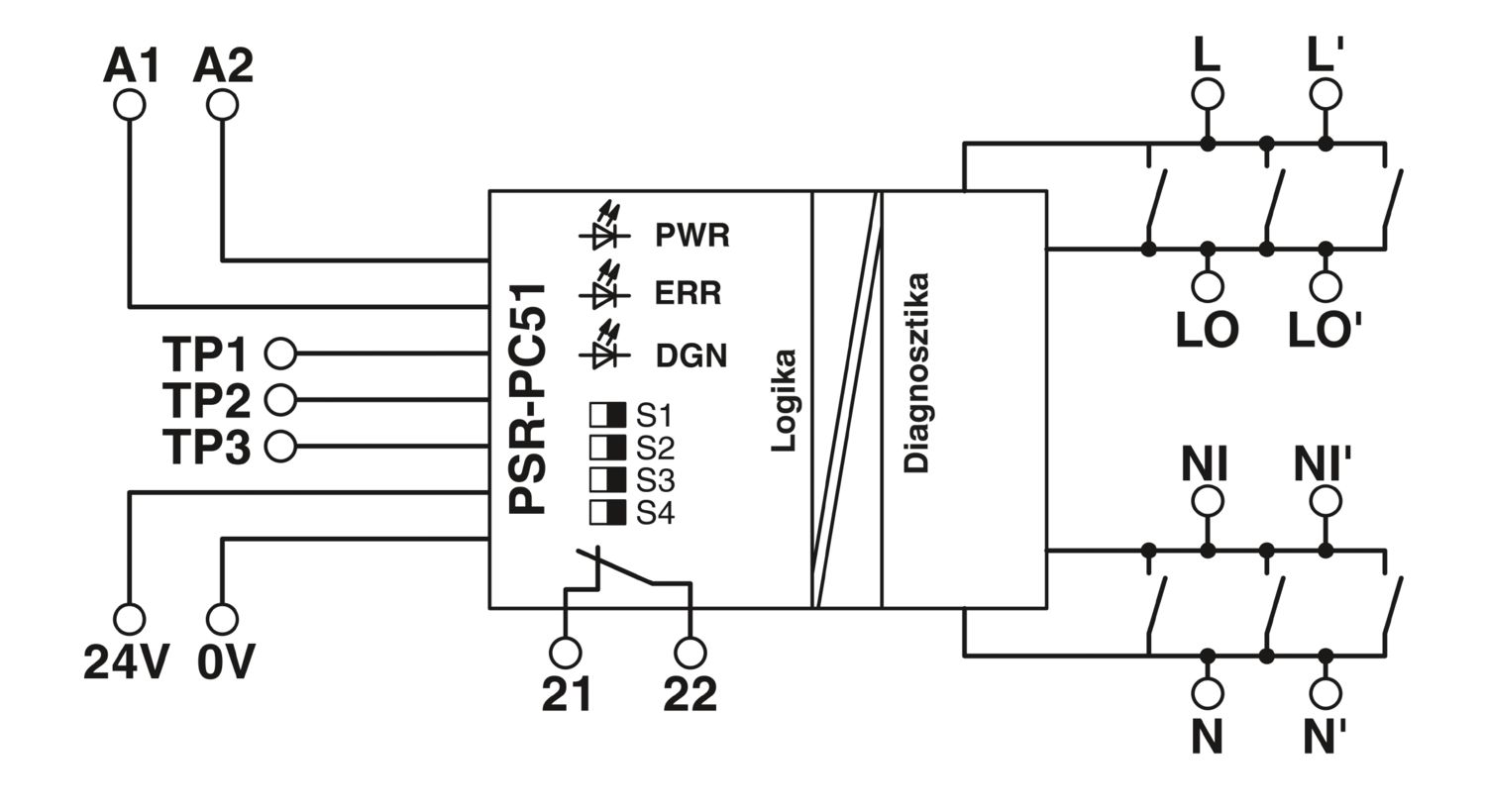

Relé: Engedélyező áramkör (L-LO-NI-N / L'-LO'-NI'-N')
A kimenet leírása	biztonsági záróérintkezők
Kimenetek száma	1 (késleltetés nélkül)
Érintkező kivitele	1 engedélyező áramkör
Érintkező anyaga	AgNI, füstaranyozott, Ag-ötvözet
Kapcsolófeszültség	min. 16 V AC/DC
	max. 250 V AC
	max. 125 V DC
Kapcsolási teljesítmény	min. 1 W
Bekapcsolási áram	min. 50 mA
	max. 5 A (Δt  1 s)
Tartós határáram	3 A (A csökkenést (derating), a terhelés típusát és a terhelőfeszültséget figyelembe kell venni)
Négyz. Összegáram	9 A² (Ügyeljen a hőterhelés hatásaira)
Kapcsolási frekvencia	max. 0,5 Hz
Mechanikus élettartam	kb. 5x 10⁷ kapcsolási ütem
Relé: Jelzőáramkör (21/22)
A kimenet leírása	nem biztonsági célú nyitóérintkező
Kimenetek száma	1 (késleltetés nélkül, potenciálmentes)
Érintkező kivitele	1 jelzőáramkör
Kapcsolható áram	max. 100 mA
Bekapcsolási áram	≤ 800 mA (Δt  100 ms)
Rövidzárlat-védelem	nem

Csatlakozástechnika
dugaszolható	van
Vezetékcsatlakozás
Csatlakozási mód	Direkt rugós csatlakozás
Merev vezető keresztmetszete	0,2 mm² ... 1,5 mm²
Hajlékony vezető keresztmetszete	0,2 mm² ... 1,5 mm²
Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallérral	0,25 mm² ... 1,5 mm² (csak a CRIMPFOX 6-mal együtt)
Hajlékony vezeték-keresztmetszet, érvéghüvellyel, szigetelőgallér nélkül	0,25 mm² ... 1,5 mm² (csak a CRIMPFOX 6-mal együtt)
Vezeték-keresztmetszet (AWG)	24 ... 16
Csupaszolási hossz	8 mm

Állapotjelzés	1 x LED (zöld)
Üzemi feszültség kijelző	1 x LED (sárga)
Hibajelzés	1 x LED (piros)

Szélesség	17,5 mm
Magasság	117,4 mm
Mélység	114,5 mm

Szín (Ház)	sárga (RAL 1018)
Készülékház anyaga	Frianyl A63 RV0

Biztonságtechnikai adatok: EN 50156-2
Safety Integrity Level (SIL)	3 (Hivatkozás IEC 61508)
Biztonságtechnikai adatok: IEC 61508 - Alacsony igényű
Safety Integrity Level (SIL)	3

Környezeti feltételek
Védettség	IP20
Védettség - beépítési hely - minimális	IP54
Környezeti hõmérséklet (üzemi)	-25 °C ... 60 °C (Ügyeljen a hőterhelés hatásaira)
Környezeti hőmérséklet (tárolás/szállítás)	-40 °C ... 65 °C
Alkalmazási magasság	≤ 2000 m (NN felett)
Max. eng. légnedvesség (raktározás/szállítás)	75 % (átlagosan, 85 % alkalmanként, nincs párásodás)
Max. eng. páratartalom (üzem)	75 % (átlagosan, 85 % alkalmanként, nincs párásodás)
Ütésállóság	15g, 11 ms
Rezgésállóság (üzem)	10 Hz ... 150 Hz, 2g
Légnyomás (üzemeléskor)	79 kPa ... 106 kPa
Légnyomás (tárolás/szállítás)	79 kPa ... 106 kPa

ATEX
Jelölések	 II 3G Ex ec nC IIC T4 Gc
Tanúsítvány	DEMKO 19 ATEX 2240X
IECEx
Jelölések	Ex ec nC IIC T4 Gc
Tanúsítvány	IECEx ULD 19.0023X
UL, USA / Kanada
Jelölések	cULus
Tanúsítvány	E140324
UL Ex, USA / Kanada
Jelölések	Class I, Zone 2, AEx ec nC IIC T4 / Ex ec nC IIC Gc T4 X
	Class I, Div. 2, Groups A, B, C, D, T4
Tanúsítvány	E360692
CE
Jelölések	Megfelel a CE-feltételeknek
Környezeti szimulációs teszt
Jelölések	G3
Tanúsítvány	ISA-S71.04
CCC / China-Ex
Jelölések	Ex ec nC IIC T4 Gc
Tanúsítvány	2022122304115696

Szerelési mód	Kalapsínre szerelés
Szerelési útmutató	lásd a Derating-görbét
Beépítési helyzet	függőleges vagy vízszintes

Kereskedelmi adatok

Cikkszám	2702523
Csomagolási egység	1 Darab
Minimális rendelési mennyiség	1 Darab
Értékesítési kulcs	DNA182
Termékkulcs	DNA182
GTIN	4055626283371
Tömeg/db (csomagolással)	244,2 g
Tömeg/db (csomagolás nélkül)	147,48 g
Vámtarifaszám	85364190
Származási ország	DE

Besorolások

Engedélyek

Environmental product compliance

Kompatibilis termékek

Tartozékok

Az Ön előnyei

Földszivárgás-monitoring

Low Demand (alacsony igényű) alkalmazásokhoz, alkalmas az IEC 61508, IEC 61511 és EN 50156 szabványok szerinti SIL 3 kategóriáig

Konfigurálható kikapcsolt és bekapcsolt helyzeti diagnosztika

Aktív hibavisszajelzés az A1-en keresztül a DO felé

Beépített DCS tesztimpulzus-szűrő

1 engedélyező áramkör, 1 jelzőáramkör

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen
mentességi szabályok, amennyiben ismertek	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Az egyes cikkekre vonatkozó China RoHS nyilatkozattáblázatot az egyes cikkek letöltési részén a "Gyártói nyilatkozat" címszó alatt találja. Az EFUP-E minősítésű cikkek esetében China RoHS nyilatkozattáblázatra nincs szükség és ilyen nincs is kiállítva.
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Lead (CAS-sz.: 7439-92-1)
SCIP	bcc07592-d3e8-4f2f-87c3-d05084722b60
