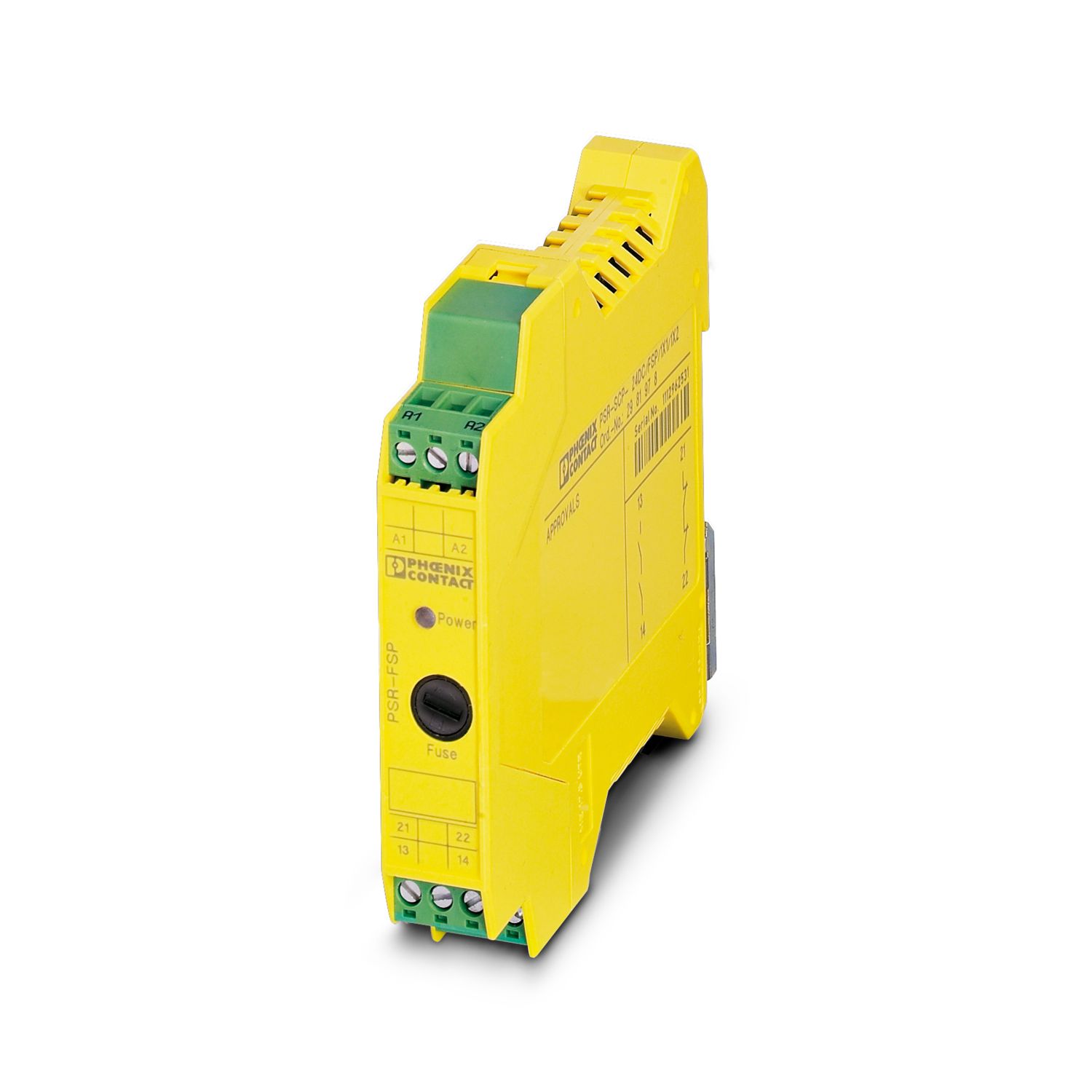

PSR-SCP- 24DC/FSP/1X1/1X2 - Csatolórelé - 2981978

Tudnivalók

Megjegyzés az alkalmazásról
Alkalmazási útmutató	Csak ipari alkalmazásra

A cikk tulajdonságai

Terméktípus	Csatolórelé
Termékcsalád	PSRclassic
Alkalmazás	Biztonságosan kikapcsolható
	High Demand (magas követelmények)
	Low Demand (alacsony követelmények)
Vezérlés	1 csatornás
Mechanikus élettartam	10x 10⁶ kapcsolási ütem
Relétípus	Elektromechanikus relé IEC/EN 61810-3 szabványú kényszervezetett érintkezőkkel
Szigetelési tulajdonságok
Túlfeszültség kategória	III
Szennyeződési fok	2

Elektromos jellemzők

Maximális veszteségi teljesítmény névleges körülmények közt	2,4 W
Névleges működési mód	100 % ED
Névleges szigetelési feszültség	250 V AC
Méretezési feszültséglökés / szigetelés	Biztonságos leválasztás, megerősített 6 kV-os szigetelés a vezérlő áramkörök között (A1/A2), (21/22), (13/14)

Bemeneti adatok

Általános adatok
Vezérlő áramkör méretezési feszültsége U_S	24 V DC -15 % / +10 %
Teljesítményfelvétel U_S mellett	típ. 1,32 W
Méretezési vezérlő tápáram I_S	típ. 55 mA
Bemeneti feszültségtartomány	20,4 V DC ... 26,4 V DC
Bekapcsolási áram	max. 100 mA
Szűrési idő	max. 5 ms (az A1 kapcson feszültségletörések bekövetkeztekor, U_s mellett)
		max. 2 ms (Tesztimpulzus szélessége; magas tesztimpulzus az A1/A2 kapcson)
		≥ 100 ms (Tesztimpulzus szélessége; magas tesztimpulzus az A1/A2 kapcson)
		Tesztimpulzus sűrűsége = 80 x tesztimpulzus szélessége
		max. 5 ms (Tesztimpulzus szélessége; alacsony tesztimpulzus az A1/A2 kapcson)
		≥ 50 ms (Tesztimpulzus sűrűsége; alacsony tesztimpulzus az A1/A2 kapcson)
		Tesztimpulzus sűrűsége = 15 x tesztimpulzus szélessége
Tipikus behúzási idő U_s esetén	50 ms
Tipikus visszaejtési idő	50 ms
Üzembe való visszaállási idő	1 s
Maximum kapcsolási frekvencia	0,5 Hz
Védőkapcsolás	Túlfeszültség-védelem; Szupresszordióda, 33 V (A1 - A2)
Üzemi feszültség kijelző	1 x sárga LED

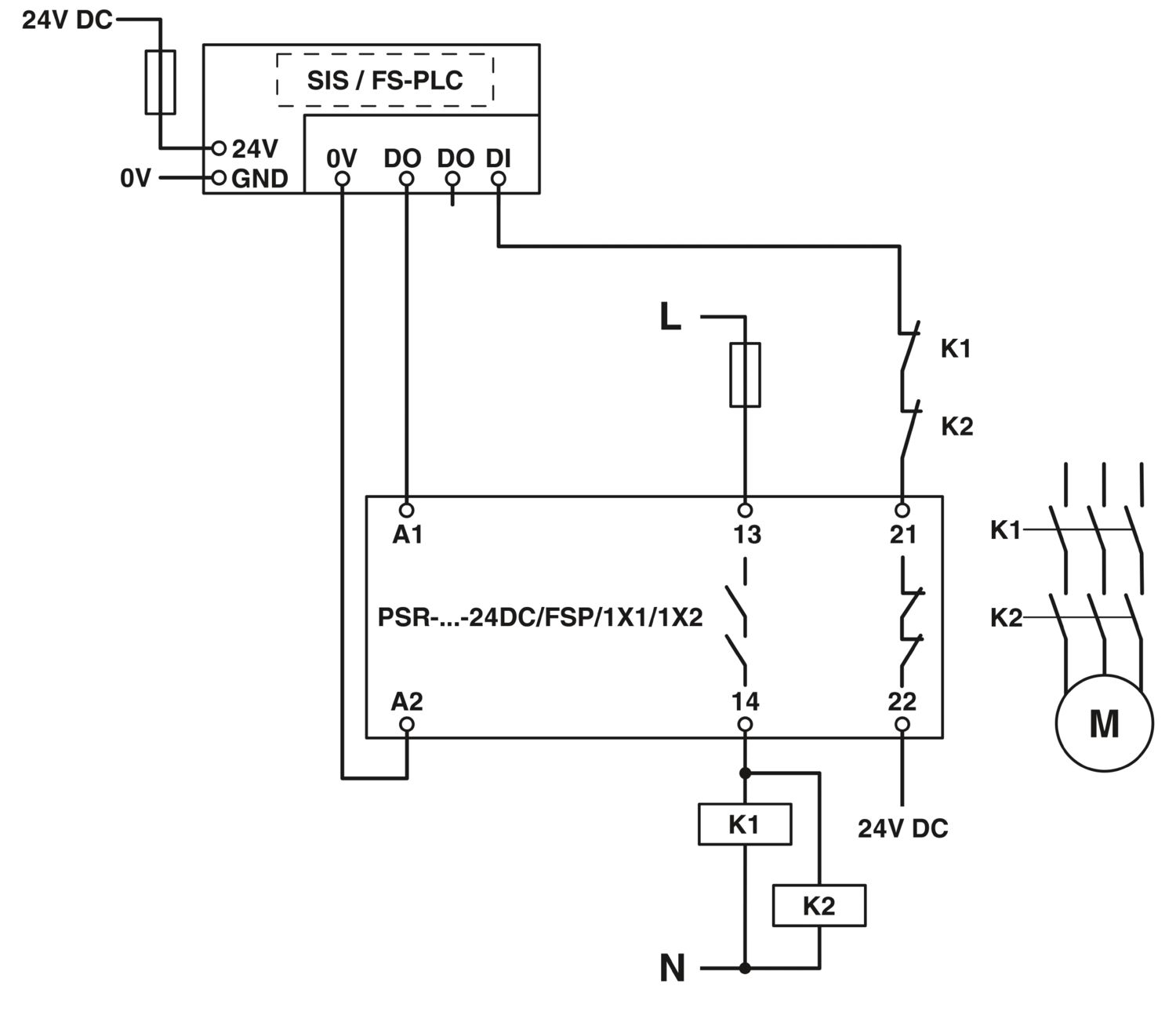

Kimeneti adatok

Érintkező kivitele	1 engedélyező áramkör
Érintkező kivitele		1 visszajelző áramág
Érintkező anyaga	AgCuNi, + 0,2 µm Au
Maximális kapcsolófeszültség	250 V AC/DC (Záró- / nyitóérintkező, terhelési görbe figyelembe vétele)
Minimális kapcsolófeszültség	15 V AC/DC (Záró / nyitóérintkező)
Tartós határáram	5 A (Záróérintkező, ügyeljen a Deratingra)
Tartós határáram		100 mA (Nyitó)
Maximális bekapcsolási áram	5 A (Záróérintkező)
Maximális bekapcsolási áram		100 mA (Nyitó)
Minimális bekapcsolási áram	5 mA (Záró / nyitóérintkező)
Négyz. Összegáram	25 A² (Ügyeljen a hőterhelés hatásaira)
Maximális kikapcsolási teljesítmény (ohmos terhelés)	120 W (24 V DC, τ = 0 ms, nyitóérintkező: 2,4 W)
		192 W (48 V DC, τ = 0 ms, nyitóérintkező: 4,8 W)
		162 W (60 V DC, τ = 0 ms, nyitóérintkező: 6 W)
		66 W (110 V DC, τ = 0 ms, nyitóérintkező: 11 W)
		60 W (220 V DC, τ = 0 ms, nyitóérintkező: 22 W)
		1250 VA (250 V AC, τ = 0 ms, nyitóérintkező: 25 VA)
Maximális lekapcsolási teljesítmény (induktív terhelés)	72 W (24 V DC, τ = 40 ms, nyitóérintkező: 2,4 W)
		43 W (48 V DC, τ = 40 ms, nyitóérintkező: 4,8 W)
		41 W (60 V DC, τ = 40 ms, nyitóérintkező: 6 W)
		35 W (110 V DC, τ = 40 ms, nyitóérintkező: 11 W)
		48 W (220 V DC, τ = 40 ms, nyitóérintkező: 22 W)
Kapcsolási teljesítmény	min. 75 mW
Kapcsolási képesség (3600/h ciklus)	5 A (24 V (DC13))
Kapcsolási képesség (3600/h ciklus)		5 A (230 V (AC15))
Kimeneti biztosító	5 A T olvadóbiztosíték (Záróérintkező)
Kimeneti biztosító		150 mA Gyors (Nyitó)

Csatlakozási adatok

Csatlakozástechnika
dugaszolható	van
Vezetékcsatlakozás
Csatlakozási mód	Csavaros csatlakozás
Merev vezető keresztmetszete	0,2 mm² ... 2,5 mm²
Hajlékony vezető keresztmetszete	0,2 mm² ... 2,5 mm²
Vezeték-keresztmetszet (AWG)	24 ... 12
Csupaszolási hossz	7 mm
Csavarmenet	M3

Méretek

Szélesség	17,5 mm
Magasság	99 mm
Mélység	114,5 mm

Az anyagok adatai

Szín (Ház)	sárga (RAL 1018)
Készülékház anyaga	PA

Jellemző értékek

Biztonságtechnikai adatok
Stop-kategória	0
Biztonságtechnikai adatok: EN ISO 13849
Kategória	4 (Az A1/A2 kapcsokra kötött vezérlőegység diagnosztikai lefedettsége (DC) ≥ 99 % legyen)
Performance Level (PL)	e (Az A1/A2 kapcsokra kötött vezérlőegység diagnosztikai lefedettsége (DC) ≥ 99 % legyen)
Biztonságtechnikai adatok: EN 50156
Safety Integrity Level (SIL)	3
Biztonságtechnikai adatok: IEC 61508 - Magas igényű
Safety Integrity Level (SIL)	3 (a teljes SIL max. 10%-a; az A1/A2 kapcsokra kötött vezérlőegység diagnosztikai lefedettsége legyen ≥90 %)
Biztonságtechnikai adatok: IEC 61508 - Alacsony igényű
Safety Integrity Level (SIL)	3 (a teljes SIL max. 10%-a; az A1/A2 kapcsokra kötött vezérlőegység diagnosztikai lefedettsége legyen ≥90 %)
Biztonságtechnikai adatok: EN IEC 62061
Safety Integrity Level (SIL)	3 (a teljes SIL max. 10%-a; az A1/A2 kapcsokra kötött vezérlőegység diagnosztikai lefedettsége legyen ≥90 %)

Környezeti feltételek és élettartam

Környezeti feltételek
Védettség	IP20
Védettség - beépítési hely - minimális	IP54
Környezeti hõmérséklet (üzemi)	-20 °C ... 55 °C (Ügyeljen a hőterhelés hatásaira)
Környezeti hőmérséklet (tárolás/szállítás)	-40 °C ... 70 °C
Alkalmazási magasság	≤ 2000 m (NN felett)
Max. eng. légnedvesség (raktározás/szállítás)	75 % (átlagosan, 85 % alkalmanként, nincs párásodás)
Max. eng. páratartalom (üzem)	75 % (átlagosan, 85 % alkalmanként, nincs párásodás)
Ütésállóság	15g
Rezgésállóság (üzem)	10 Hz ... 150 Hz, 2g

Engedélyek

CE
Tanúsítvány	Megfelel a CE-feltételeknek

Szerelés

Szerelési mód	Kalapsínre szerelés
Beépítési pozíció	tetszőlegesen

Cikkszám	2981978
Csomagolási egység	1 Darab
Minimális rendelési mennyiség	1 Darab
Értékesítési kulcs	DNA161
Termékkulcs	DNA161
Katalógus oldalszáma	254. (C-6-2019) oldal
GTIN	4046356448352
Tömeg/db (csomagolással)	160 g
Tömeg/db (csomagolás nélkül)	155 g
Vámtarifaszám	85364190
Származási ország	DE

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen
mentességi szabályok, amennyiben ismertek	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Az egyes cikkekre vonatkozó China RoHS nyilatkozattáblázatot az egyes cikkek letöltési részén a "Gyártói nyilatkozat" címszó alatt találja. Az EFUP-E minősítésű cikkek esetében China RoHS nyilatkozattáblázatra nincs szükség és ilyen nincs is kiállítva.
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Lead (CAS-sz.: 7439-92-1)
SCIP	3405ef31-df55-4383-9adf-0c3edb194e29
EF3.0 Éghajlatváltozás
CO2e kg	3,059 kg CO2e
