Dugaszolható csatlakozó, Univerzális, 3-pólusú, Csatlakozó egyenes M8, kódolás: A, Késes kapocscsatlakozás, recézett anyag: nikkelezett cink présöntvény, vezeték külső átmérője 2,5 mm ... 5 mm

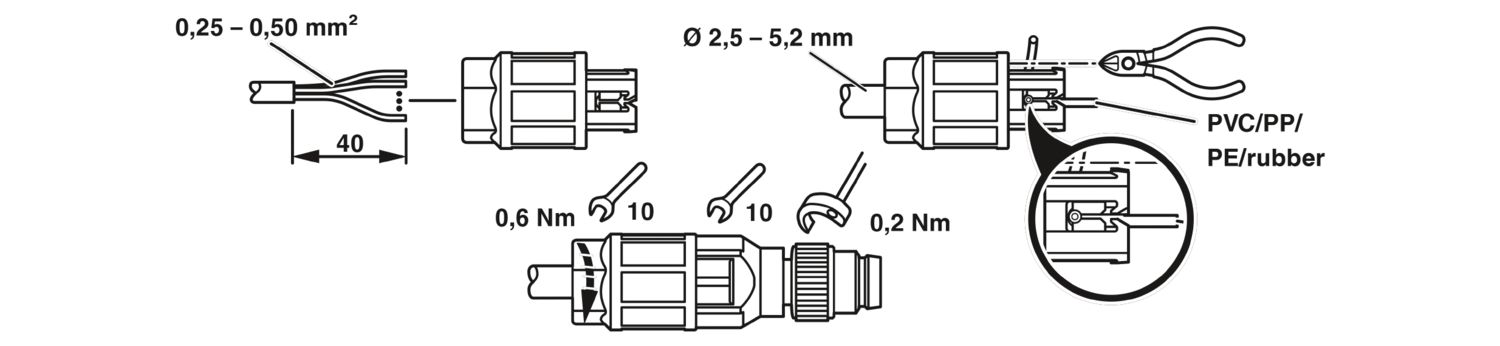

| Szerelési útmutató | FIGYELEM: a vezetékek lefektetésekor ügyeljen a megengedett hajlítási sugarakra, mivel a túl nagy hajlítóerők veszélyeztetik a védettséget. Mentesítse a dugaszolható csatlakozókat a mechanikai terhelésektől, pl. kábelkötözőkkel. |
| Terméktípus | Kerek csatlakozó (kábel oldali) |
| Érzékelő fajtája | Univerzális |
| Pólusszám | 3 |
| A kábelleágazások száma | 1 |
| Árnyékolt | nincs |
| Kódolás | A |
| Kábelleágazás | egyenes |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | II |
| Szennyeződési fok | 3 |
| Méretrajz |
|
| Hossz | 43,4 mm |
| Külső méretek | |
| Külső átmérő | 2,5 mm ... 5 mm ±0,2 mm |
| Ház | |
| Ház átmérője | 12,5 mm |
| Éghetőségi osztály az UL 94 szerint | HB |
| Tömítés anyaga | NBR |
| Fogantyútest anyaga | PA 6 |
| Érintkező anyaga | CuSn |
| Érintkezőfelület anyaga | Ni/Au |
| Érintkezőtartó anyaga | TPU GF |
| Tömszelence anyaga | nikkelezett cink présöntvény |
| Érszigetelés anyaga | PVC / PE / PP / gumi |
| Vezetékcsatlakozás | |
| Csatlakozási mód | Késes kapocscsatlakozás |
| Csatlakozási keresztmetszet | 0,25 mm² ... 0,5 mm² |
| AWG csatlakozási keresztmetszet | 24 ... 20 |
| Meghúzási nyomaték | 0,2 Nm (M8 recés csavar) |
| 0,6 Nm (Szorítóanya) | |
| Csatlakozókiosztás | |
| Érintkező | szín (jelmegnevezés) | érintkező (opcionálisan) | 1 = BN |
| 3 = BU | |
| 4 = BK | |
| Méretezési lökőfeszültség | 0,8 kV |
| Átmeneti ellenállás | ≤ 5 mΩ |
| Szigetelési ellenállás | ≥ 100 MΩ |
| UN névleges feszültség | 48 V AC |
| 60 V DC | |
| IN névleges áramerősség | 4 A |
| Mechanikai adatok | |
| Csatlakoztatási ciklus | ≥ 100 |
| 1. csatlakozás | |
| Fej felépítése | Csatlakozó |
| Fej kábelleágazás | egyenes |
| Fej menetfajta | M8 |
| Kódolás | A |
| Jeltípus/-kategória | Univerzális |
| Vezeték külső átmérője | 2,5 mm ... 5 mm |
| Környezeti feltételek | |
| Védettség | IP65 |
| IP67 | |
| Környezeti hõmérséklet (üzemi) | -25 °C ... 80 °C (dugasz/aljzat) |
| M8 | |
| Szabványmegnevezés | M8 csatlakozó |
| Szabványok / rendelkezések | IEC 61076-2-104 |
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| 29 V | 4 A | 24 - 20 |
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| 29 V | 4 A | 24 - 20 |
