G 5/ 4-EX - Készülékkapocs - 2703185

Termékrészletek

Termékcsalád	G
Pólusszám	4
Csatlakozások száma	8
Sorok száma	1
Potenciálok	4
Szigetelési tulajdonságok
Túlfeszültség-kategória	III
Szennyeződési fok	3

Méretezési átültési szilárdság	6 kV
Maximális veszteségi teljesítmény névleges körülmények közt	1,02 W

Csatlakozások száma emeletenként	8
Névleges keresztmetszet	4 mm²
Csatlakozási mód	Csavaros csatlakozás
Csavarmenet	M3
Meghúzási nyomaték	0,6 ... 0,8 Nm
Csupaszolási hossz	8 mm
Idomszer	A3
Szabvány szerinti csatlakozás	IEC 60947-7-1
Merev vezető keresztmetszete	0,2 mm² ... 4 mm²
Vezeték-keresztmetszet AWG	24 ... 12 (IEC szerint átszámítva)
Hajlékony vezető keresztmetszete	0,2 mm² ... 4 mm²
Hajlékony vezető keresztmetszete [AWG]	24 ... 12 (IEC szerint átszámítva)
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	0,25 mm² ... 4 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	0,25 mm² ... 2,5 mm²
2 azonos keresztmetszetű merev vezető	0,2 mm² ... 1,5 mm²
2 azonos keresztmetszetű hajlékony vezető	0,2 mm² ... 1,5 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgallér nélküli érvéghüvellyel	0,25 mm² ... 1,5 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgalléros TWIN érvéghüvellyel	0,5 mm² ... 1 mm²
Névleges áram	30 A
Maximális terhelőáram	32 A (4 mm²-es vezeték-keresztmetszet esetén)
Névleges feszültség	275 V
Névleges keresztmetszet	4 mm²

Méretezési adatok (ATEX/IECEx)
Jelölések	 II 2 G Ex eb IIC Gb
Működési hőmérséklet-tartomány	-60 °C ... 110 °C
Ex minősítésű tartozékok	1205053 SZS 0,6X3,5
Hőmérséklet-emelkedés Ex	40 K (30,7 A / 4 mm²)
Névleges szigetelési feszültség	320 V
Kimenet	(tartós)
Etage Ex Általános
Méretezési feszültség	352 V
Méretezési áram	30 A
Maximális terhelőáram	30 A
Érintkező átmeneti ellenállás	0,25 mΩ
Ex csatlakozási adatok Általános
Forgatónyomaték-tartomány	0,6 Nm ... 0,8 Nm
Névleges keresztmetszet	4 mm²
AWG méretezési keresztmetszet	12
Csatlakozóképesség: merev	0,2 mm² ... 4 mm²
AWG csatlakozóképesség	24 ... 12
Csatlakozóképesség: rugalmas	0,2 mm² ... 4 mm²
AWG csatlakozóképesség	24 ... 24
2 azonos keresztmetszetű merev vezető	0,2 mm² ... 1,5 mm²
2 azonos AWG keresztmetszetű merev vezető	24 ... 16
2 azonos keresztmetszetű hajlékony vezető	0,2 mm² ... 1,5 mm²
2 azonos AWG keresztmetszetű hajlékony vezető	24 ... 16

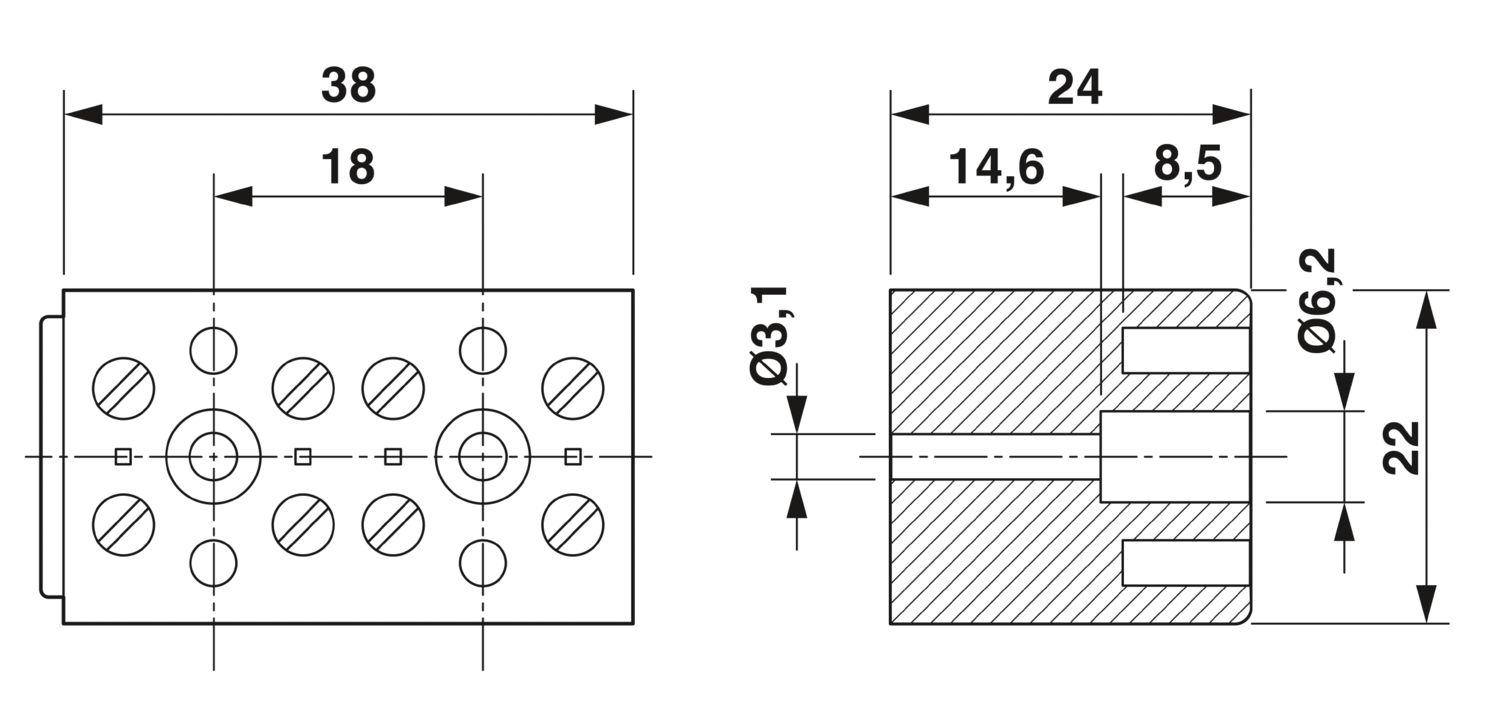

Méretrajz
Szélesség	38 mm
Magasság	22 mm
Mélység	24 mm
Furatlyuk átmérője	3,2 mm

Szín	szürke (RAL 7042)
Éghetőségi osztály az UL 94 szerint	V0
Szigetelőanyag csoport	I
Szigetelőanyag	PA
Statikus szigetelőanyaghasználat hidegben	-60 °C
Szigetelőanyag relatív hőmérséklet-indexe (DIN EN 60216-1 (VDE 0304-21))	130 °C
Szigetelőanyag relatív hőmérséklet-indexe (Elec., UL 746 B)	130 °C
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R22	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R23	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R24	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrikus hőleadás NFPA 130 (ASTM E 1354)	28 MJ/kg
Felületi éghetőség NFPA 130 (ASTM E 162)	megfelelt
Specifikus optikai füstgázsűrűség NFPA 130 (ASTM E 662)	megfelelt
Füstgáztoxicitás NFPA 130 (SMP 800C)	megfelelt

Általános adatok
Kapocsrögzítés	A termék szerelőalapra rögzítésekor ügyeljen arra, hogy a középső csavar meghúzásakor ne sérüljön meg a ház.
Mechanikai adatok
Nyitott oldalfal	Nem

Környezeti feltételek
Környezeti hõmérséklet (üzemi)	-60 °C ... 110 °C (Üzemi hőmérséklet-tartomány, a saját melegedést is beleértve, max. rövid idejű üzemi hőmérséklet: lásd RTI Elec.)
Környezeti hőmérséklet (tárolás/szállítás)	-25 °C ... 60 °C (rövid ideig (kevesebb mint 24 óra), -60 °C és +70 °C között)
Környezeti hőmérséklet (szerelés)	-5 °C ... 70 °C
Környezeti hőmérséklet (működés)	-5 °C ... 70 °C
Megengedett páratartalom (üzemben)	20 % ... 90 %
Megengedett páratartalom (tárolás/szállítás)	30 % ... 70 %

Szabvány szerinti csatlakozás	IEC 60947-7-1

Szerelési mód	közvetlen felcsavarozás
Kapocsrögzítés	A termék szerelőalapra rögzítésekor ügyeljen arra, hogy a középső csavar meghúzásakor ne sérüljön meg a ház.

Kereskedelmi adatok

Cikkszám	2703185
Csomagolási egység	50 Darab
Minimális rendelési mennyiség	50 Darab
Értékesítési kulcs	BE1265
Termékkulcs	BE1265
GTIN	4017918108762
Tömeg/db (csomagolással)	28,718 g
Tömeg/db (csomagolás nélkül)	28 g
Vámtarifaszám	85369010
Származási ország	PL

Besorolások

Engedélyek

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG	Keresztmetszet mm²
keine
	300 V	30 A	26 - 10

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG	Keresztmetszet mm²
B
	300 V	30 A	26 - 10

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet mm²
keine
	352 V	30 A	0,2 - 4
Többvezetős csatlakozás	352 V	30 A	0,2 - 1,5

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet mm²
keine
Többvezetős csatlakozás	352 V	30 A	0,2 - 1,5
Típusvizsgálati tanúsítvány	352 V	30 A	0,2 - 4

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG	Keresztmetszet mm²
keine
	300 V	30 A	26 - 10	26 - 10

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG	Keresztmetszet mm²
keine
	300 V	30 A	26 - 10

Environmental product compliance

Kompatibilis termékek

ECLASS-13.0	27141106
ECLASS-15.0	27141106

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen
mentességi szabályok, amennyiben ismertek	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Az egyes cikkekre vonatkozó China RoHS nyilatkozattáblázatot az egyes cikkek letöltési részén a "Gyártói nyilatkozat" címszó alatt találja. Az EFUP-E minősítésű cikkek esetében China RoHS nyilatkozattáblázatra nincs szükség és ilyen nincs is kiállítva.
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Lead (CAS-sz.: 7439-92-1)
SCIP	8c64c661-d1fb-4d0f-ad40-dc9e3679999a
EF3.1 Éghajlatváltozás
CO2e kg	0,117 kg CO2e

Automatizálás

Csatlakoztatás

Feliratozás, szerelés és telepítés

Kapcsolás, mérés és felügyelet

Tápellátás, feltöltés és védelem

G 5/ 4-EX - Készülékkapocs

2703185

Termékrészletek

ECLASS

ETIM

UNSPSC

CSA

cULus által elismert

EAC Ex

IECEx

ATEX

CCC

cUL által elismert

UL által elismert

Kompatibilis termékek

Automatizálás

Csatlakoztatás

Feliratozás, szerelés és telepítés

Kapcsolás, mérés és felügyelet

Tápellátás, feltöltés és védelem

G 5/ 4-EX - Készülékkapocs 2703185

Termékrészletek

ECLASS

ETIM

UNSPSC

Kompatibilis termékek

BN WH - Jelölő kapcsokhoz 1401404

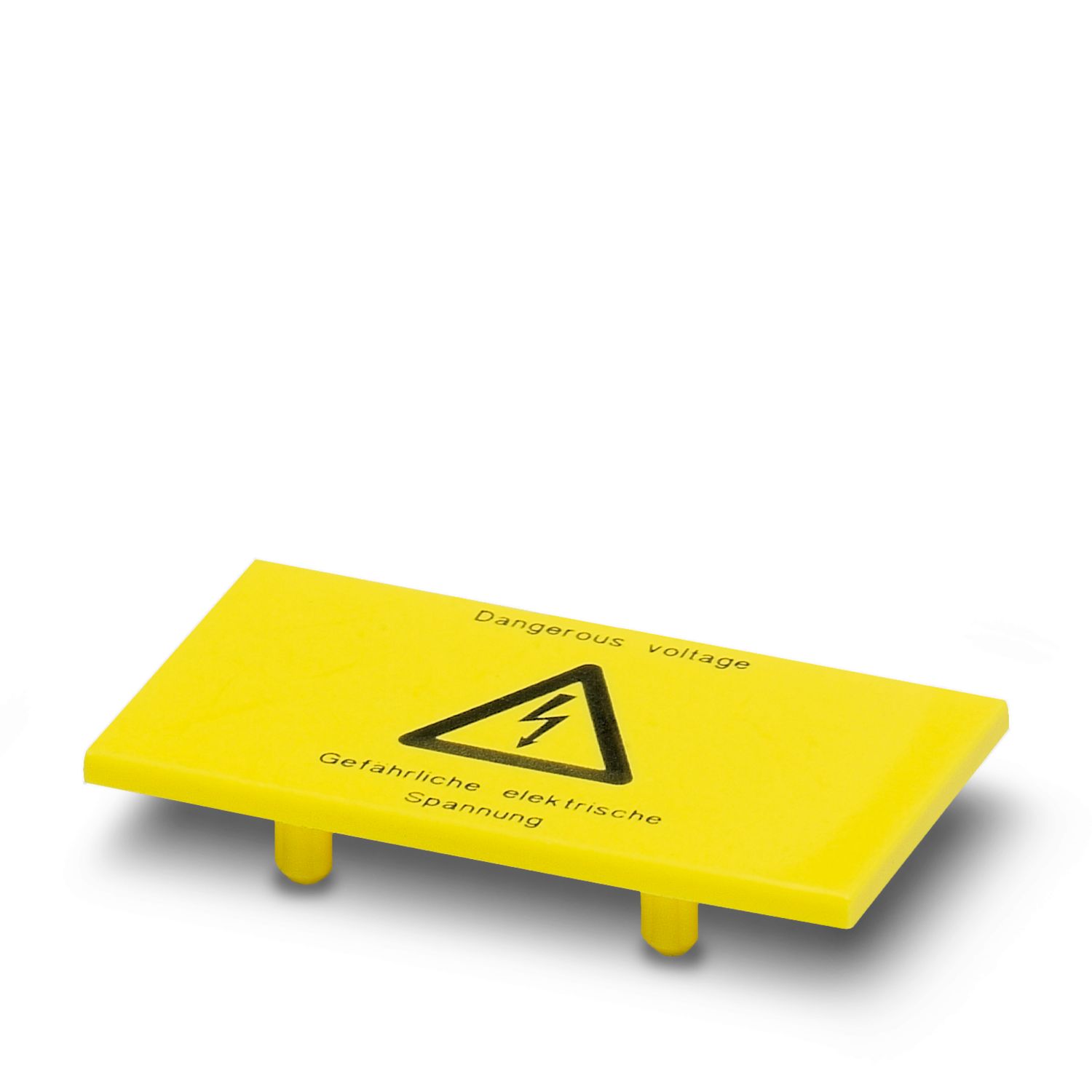

WS-G5/4 - Figyelmeztető lap 2716499
