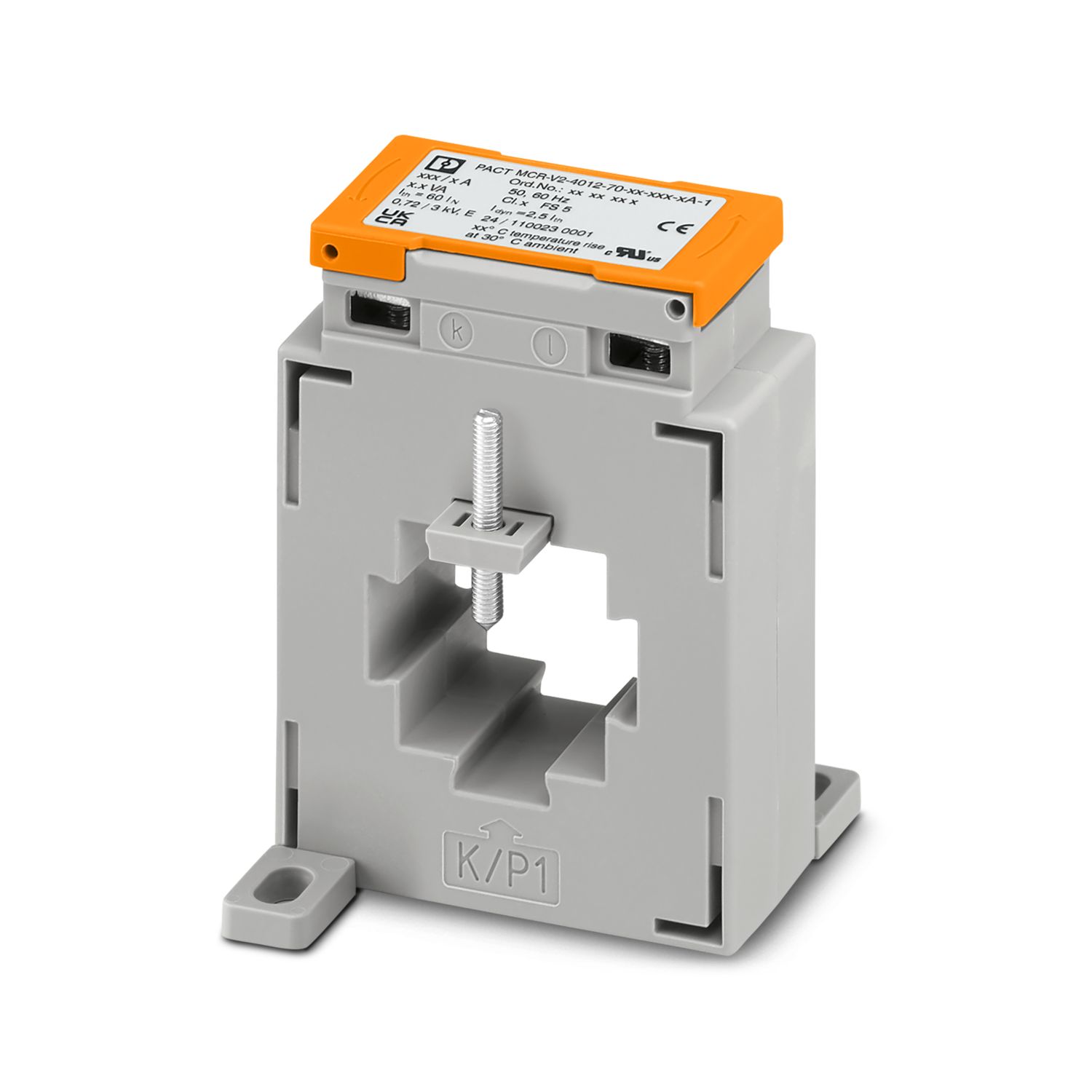

PACT MCR-V2- 4012- 70 - Áramváltó

2277284

Áramsínre húzható mérőváltó, primer áram választhatóan 75...1000 A AC között, szekunder áram választhatóan 1 A AC vagy 5 A AC; pontossági osztály választhatóan 0,5 vagy 1; méretezési teljesítmény választható

Terméktípus	Current transformer

Névleges szigetelési feszültség	1 kV (Fázis/nullavezető)
Általános adatok
Hitelesítésre alkalmas	nem
Áramváltó típusa	Áramsínre húzható áramváltók

Áramváltó
Méretezési teljesítmény	1,25 VA
	2,5 VA
	3,75 VA
	5 VA
	7,5 VA
	10 VA
	15 VA
Névleges termikus rövid idejű áram	I_th = 60 * I_n
Termikus tartós méretezési áram	I_d = 1,2 * I_n
Méretezési lökőáram	I_dyn = 2,5 * I_th
Méretezési frekvencia f_n	50 Hz
	60 Hz
Primer méretezési áram I_pn	0 A AC ... 100 A AC
	0 A AC ... 150 A AC
	0 A AC ... 200 A AC
	0 A AC ... 250 A AC
	0 A AC ... 300 A AC
	0 A AC ... 400 A AC
	0 A AC ... 500 A AC
	0 A AC ... 600 A AC
	0 A AC ... 750 A AC
	0 A AC ... 800 A AC
	0 A AC ... 1000 A AC
Hitelesítésre alkalmas	nem
Áramváltó típusa	Áramsínre húzható áramváltók

Jel
Megnevezés	Áramkimenet
Szekunder méretezési áram I_sn	1 A AC (típusfüggő)
	5 A AC (típusfüggő)
Túláram-korlátozási tényező	FS 5
Pontossági osztály	0,5 (típusfüggő)
	1 (típusfüggő)

Csatlakozási mód	Csavaros csatlakozás
Hajlékony vezető keresztmetszete	2x 10 mm² (Szekunder kapcsok)
Meghúzási nyomaték	2 Nm

Cikk méretei
Szélesség	31 mm
Magasság	92 mm
Mélység	70 mm
Cikk méretei alternatív szerelés esetén
Szélesség	70 mm
Magasság	92 mm
Mélység	31 mm
Rézsín
Szélesség	40 mm
Magasság	12 mm
Rézsín 2
Szélesség	30 mm
Magasság	10 mm
Kerek vezető
Átmérő	33 mm

Szín	szürke (RAL 7042)
Készülékház anyaga	PA 6.6

Környezeti feltételek
Környezeti hõmérséklet (üzemi)	-25 °C ... 40 °C
Környezeti hőmérséklet (tárolás/szállítás)	-25 °C ... 40 °C
Magassági viszony	≤ 1000 m
Megengedett páratartalom (üzemben)	Csak beltéri alkalmazás, párásodás nélkül
Szigetelőanyag-osztály	H

CE
Tanúsítvány	Megfelel a CE-feltételeknek
UKCA
Tanúsítvány	UKCA-megfelelőség
UL, USA / Kanada
Jelölések	XODW8.E323953

Szabványok/előírások	EN 61869

Szerelési mód	Kalapsínre szerelés
	Falra szerelhető

Cikkszám	2277284
Csomagolási egység	1 Darab
Minimális rendelési mennyiség	1 Darab
Megjegyzés	Megrendelésre gyártott (nincs visszavétel)
Értékesítési kulcs	CMMA11
Termékkulcs	CMMA11
Katalógus oldalszáma	213. (C-5-2019) oldal
Tömeg/db (csomagolással)	331,3 g
Tömeg/db (csomagolás nélkül)	325,4 g
Vámtarifaszám	85043129
Származási ország	DE

Kompatibilis termékek

Tartozékok

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen (Nincsenek mentességi szabályok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nincsenek a határértékek feletti veszélyes anyagok
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat
