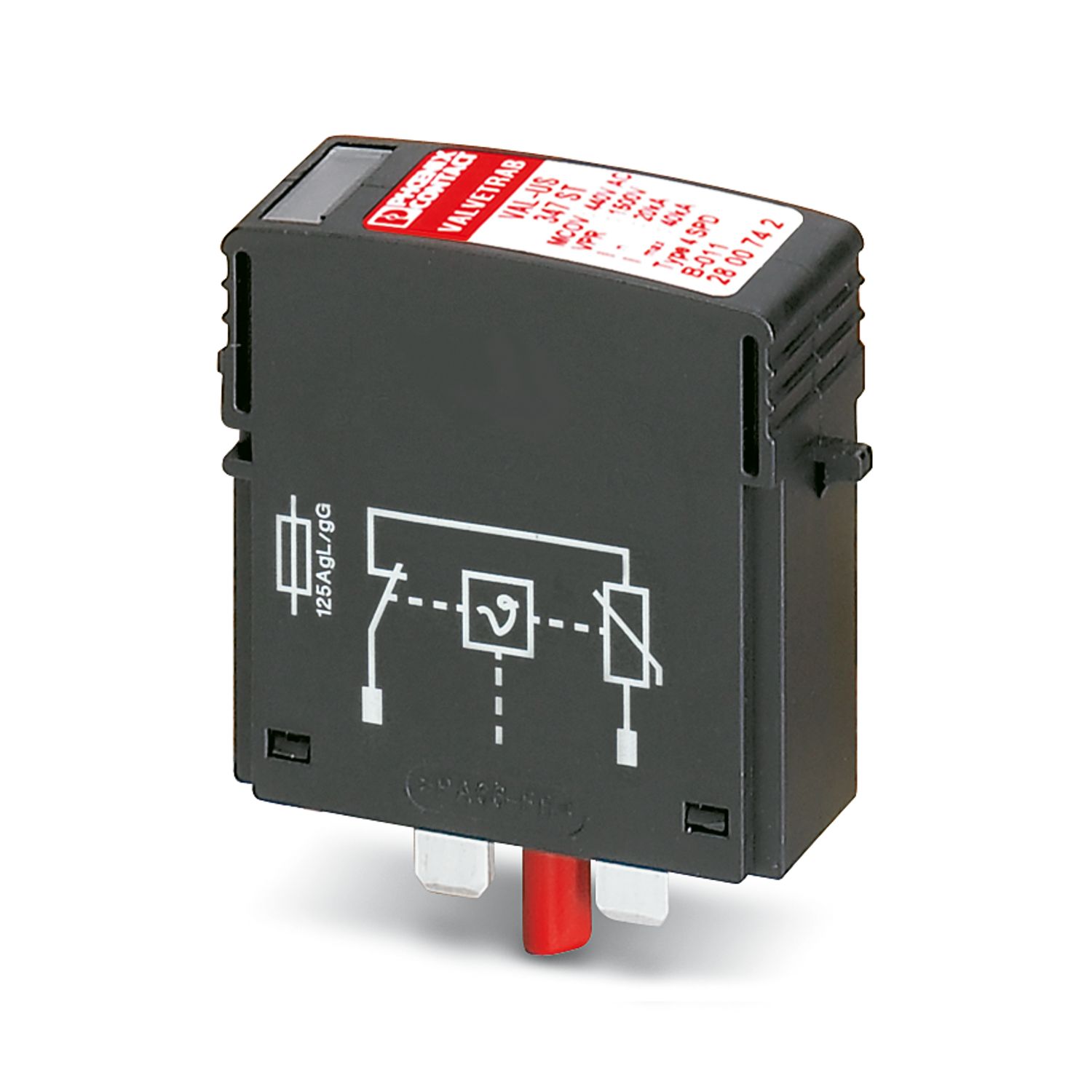

VAL-US 347 ST
-
2-es típusú túlfeszültség-védelmi dugasz
2800742
T2 osztályú túlfeszültség-védelmi dugasz nagyteljesítményű varisztorral, VAL-MS alapelemhez, termikus felügyelettel, optikai hibajelzéssel. Felépítés: 347˽V˽AC
Termékrészletek
| Terméktípus | Túlfeszültség-levezető |
| Termékcsalád | VALVETRAB MS |
| IEC vizsgálati osztály | II |
| T2 | |
| EN típus | T2 |
| Kialakítás | Dugasz |
| Pólusszám | 1 |
| Jelentés, a túlfeszültség-védelem hibás | látható |
| Levezető ellenőrizhető a CHECKMASTER-rel a szoftver-verziótól: | következő szoftververziótól: 1.10 |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | III |
| Szennyeződési fok | 2 |
| Néveleges frekvencia fN | 60 Hz (50 Hz) |
| Méretrajz |
|
| Szélesség | 17,5 mm |
| Magasság | 52,4 mm |
| Mélység | 55,3 mm |
| Osztásegység | 1 TE |
| Éghetőségi osztály az UL 94 szerint | V-0 |
| Az anyag CTI-értéke | 600 |
| Szigetelőanyag | PA 6.6 |
| Anyagcsoport | I |
| Készülékház anyaga | PA 6.6 |
| Védelmi utak | L-N |
| L-PEN | |
| Hatóirány | 1L-N/PE |
| UN névleges feszültség | 240/415 V AC (TN) |
| 240/415 V AC (TT) | |
| Néveleges frekvencia fN | 60 Hz (50 Hz) |
| Legnagyobb tartós feszültség UC | 440 V AC |
| Földelőáram IPE | ≤ 0,45 mA |
| Készenléti teljesítményfelvétel PC | ≤ 200 mVA |
| Névleges levezetési áramlökés In (8/20) µs | 20 kA |
| Max. levezetési áramlökés Imax (8/20) µs | 40 kA |
| Rövidzár állóság ISCCR | 25 kA |
| Védelmi szint Up | ≤ 2,2 kV |
| Maradékfeszültség Ures | ≤ 2,2 kV (In mellett) |
| ≤ 1,8 kV (10 kA-nél) | |
| ≤ 1,5 kV (5 kA mellett) | |
| ≤ 1,4 kV (3 kA mellett) | |
| TOV-viselkedés UT-nél | 440 V AC (5 s / ellenálló üzemmód) |
| 440 V AC (120 min./ ellenálló üzemmód) | |
| Reakcióidő tA | ≤ 25 ns |
| Maximális előtétbiztosítás leágazó kábelezésnél | 125 A (gG) |
| Környezeti feltételek | |
| Védettség | IP20 |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 80 °C |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 80 °C |
| Magassági viszony | ≤ 2000 m (amsl) |
| Megengedett páratartalom (üzemben) | 5 % ... 95 % |
| Rázkódás (üzemi) | 25g (Félszínusz / 11 ms / 3x ±X, ±Y, ±Z) |
| Rezgés (üzemi) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| UL specifikációk | |
| MCOV (L-N) maximális tartós feszültség | 440 V AC |
| Névleges levezetési áramlökés In (L-N) | 20 kA |
| Védelmi utak | L-N |
| Névleges feszültség | 347 V AC |
| Energiaelosztó rendszer | Single phase |
| Névleges frekvencia | 50/60 Hz |
| Mért feszültségkorlát, MLV (L-N) | 2280 V |
| SPD típus | 4CA |
| Szabványok / rendelkezések | IEC 61643-11 |
| Megjegyzés | 2011 |
| Szabványok / rendelkezések | EN 61643-11 |
| Megjegyzés | 2012 |
| Szerelési mód | alapelemre |
