RAD-ISM-TW-PB-GATEWAY - Trådløst modul

2917366

PROFIBUS-tilkobling til trådløst netværk bestående af RAD-ISM-2400-DATA-BD-BUS radiomoduler på PROFIBUS DP (maks. 12 Mbit/s)

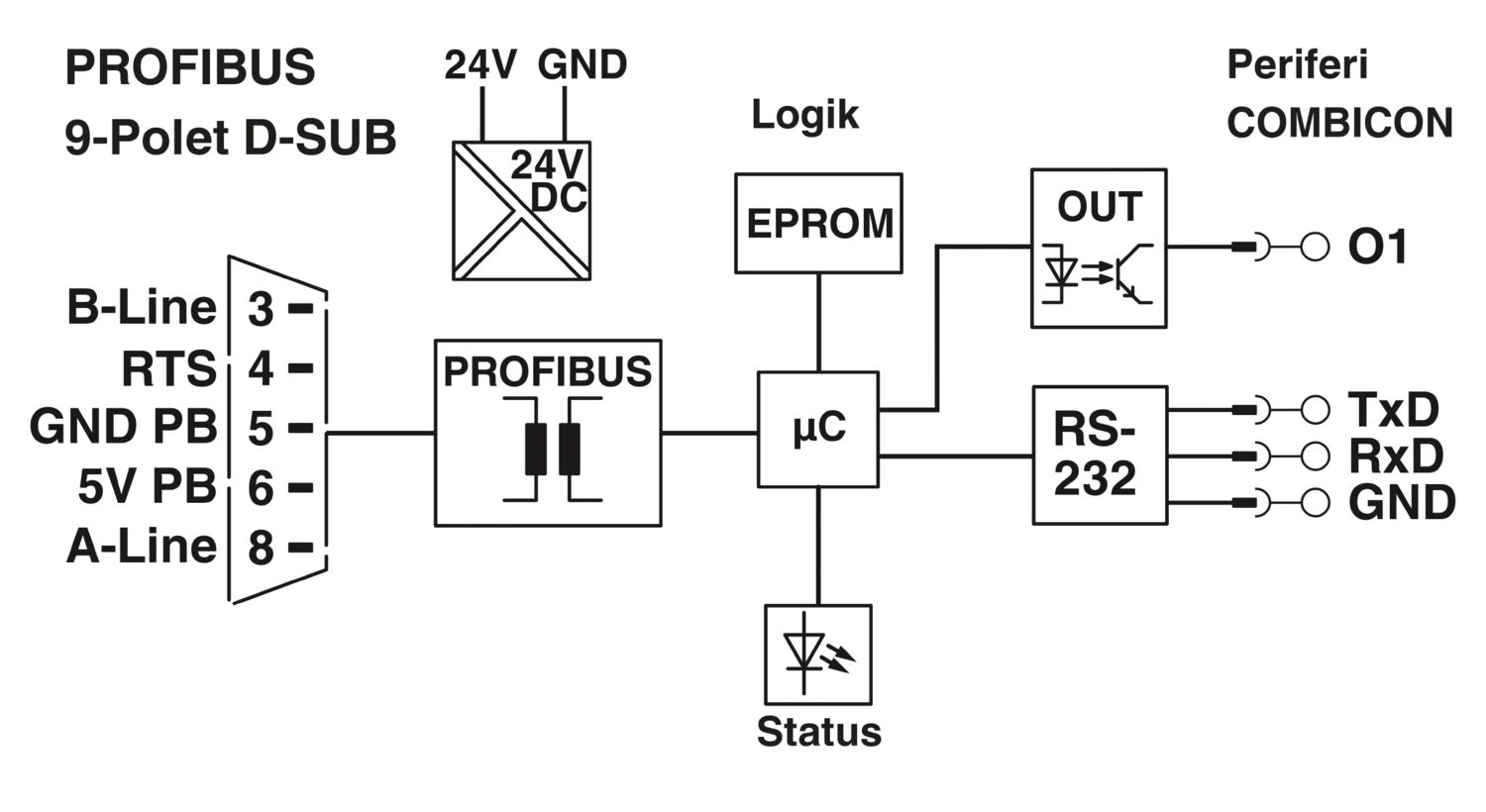

Gratis download tilgængelig. Downloads

Anvendelsesbegrænsning
EMC-bemærkning	EMC: Klasse-A-produkt, se producentforklaring i downloadområdet

Produkttype	Gateways/Proxies
Driftstype	100 % ED

Isolationsspænding PROFIBUS-side/apparatelektronik	500 V AC (1 min.)
Maks. tabseffekt ved mærkebetingelse	1,2 W
Isolationsspænding datagrænseflade/forsyning	500 V AC
Forsyning
Forsyningsmærkespænding	24 V DC -20 % ... +25 % (U_B)
Strømforbrug typisk	50 mA (Plus en udgangs belastningsstrøm)
Beskyttelseskobling	Fejltilslutningsbeskyttelse, overspændingsbeskyttelse

Digital
Indgangsspænding	24 V DC ±20 %
Mærkeindgangsstrøm ved U_IN	typ. 50 mA (Plus en udgangs belastningsstrøm)
Beskyttelseskobling	Fejltilslutningsbeskyttelse, overspændingsbeskyttelse

Digital
Betegnelse udgang	Digitale udgange
Antal udgange	1
Restspænding	< 0,5 V DC (U_Rest ved I_N)
Koblingsspænding maks.	24 V DC ±20 % (U_B - U_Restfor udgangen)
Brydestrøm maks.	150 mA
Beskyttelseskobling	Fejltilslutningsbeskyttelse, overspændingsbeskyttelse; Friløbsdiode
Tilslutningstype	COMBICON

Forsyning
Tilslutningstype	COMBICON
Tilspændingsmoment	0,56 Nm ... 0,79 Nm

Signal	PROFIBUS
Data: RS-232-grænseflade, (V.24)
Overførselsrate	57,6 kbit/s
Tilslutningstype	COMBICON
Ledertværsnit fleksibelt maks.	2,5 mm²
Ledertværsnit fleksibelt min.	0,2 mm²
Ledertværsnit stiv maks.	2,5 mm²
Ledertværsnit stiv min.	0,2 mm²
Ledertværsnit AWG maks.	14
Ledertværsnit AWG min.	24
Data: PROFIBUS DP
Datarate	12 MBit/s
Tilslutningstype	D-SUB-9

Bredde	35 mm
Højde	114,5 mm
Dybde	99 mm

Farve (Hus)	grøn (RAL 6021)
Materiale (Huse)	Polycarbonat

Omgivelser
Kapslingsklasse	IP20
Omgivelsestemperatur (drift)	-20 °C ... 65 °C
Omgivelsestemperatur (lagring/transport)	-20 °C ... 70 °C

Monteringsvejledning	kan monteres uden afstand
Indbygningsmåde	vilkårlig

Varenummer	2917366
Pakningsenhed	1 Stk.
Minimum bestillingsmængde	1 Stk.
Produktnøgle	DNC65Z
Katalogside	Side 647 (IF-2011)
GTIN	4046356412018
Vægt pr. stk. (inkl. indpakning)	225,8 g
Vægt pr. stk. (ekskl. indpakning)	225,8 g
Oprindelsesland	DE

Kompatible produkter

Tilbehør

Dine fordele

GSD-fil med definerede softwaremoduler

Fuld PROFIBUS-hastighed på op til 12 Mbit/s

Cyklisk dataudveksling af tidsukritiske I/O-signaler

Tilslutning til op til ti trådløse stationer

Anvendelse kun i forbindelse med radiomodulet RAD-ISM-2400-DATA-BD-BUS

Enkel diagnose af det trådløse netværk i PROFIBUS

China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelrelateret China RoHS-deklarationstabel kan findes i downloadområdet for den respektive artikel under "Leverandørerklæring". For alle varer med EFUP-E gælder det, at ingen China RoHS-deklarationstabel er udstedt og påkrævet.
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Intet stof med en massefraktion på mere end 0,1%
